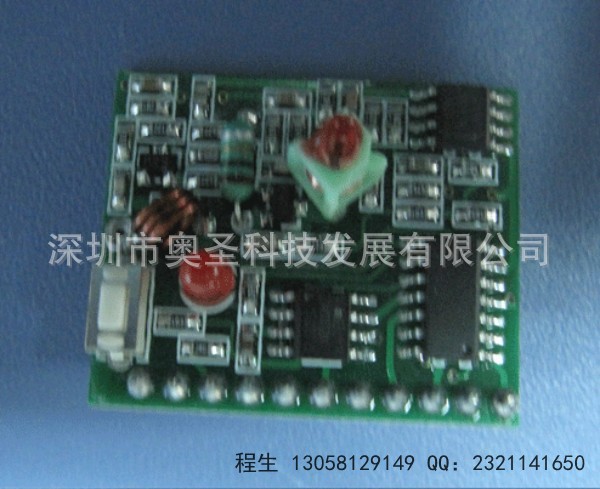

产品型号：AU-XX06-5V

产品名称： 5伏6位输出高频超再生学习码解码接收模块

一、技术参数

工作电压：DC5伏

接收频率：315MHZ/433.92MHZ （266-433MHZ频率段可任选）
调制方式：调幅（OOK）
工作温度： -10℃~+70℃
解码方式：学习码（百万组编码）

工作方式：自锁、点动、互锁

接收灵敏度：-105db

尺寸(LWH)： 30*25*7mm

二、产品说明：
带六路解码输出，学习对码，使用方便；
频点调试容易，供货周期短；
产品质量一致性好，性价比高。

三、 使用说明（学习配对）：
清零：一直按住接收板上的学习按键不松手数秒，学习指示灯闪烁数次后熄灭，松开手，表示清零成功。清零后，之前所配套的遥控器都不再起作用。
接收模块工作方式选择及遥控器学习配套：
1 工作方式的选择：接一下学习按键，指示灯点亮松手，按遥控器按键学习为点动的工作方式；指示灯闪烁一下按遥控器按键学习为自锁的工作方式；指示灯闪烁两下表示学习互锁的工作方式。要学习哪种工作方式，就按哪种方式来学，学好后松开学习按键。
2 遥控器的学习：由第1步选择好工作方式后，按遥控器发射信号，指示灯闪烁两下，表示学习成功。

三、脚位及使用说明：
脚位 名称 功能说明
1 D0 数据输出
2 D1 数据输出
3 D2 数据输出
4 D3 数据输出
5 D4 数据输出
6 D5 数据输出
7 VT 输出状态指示
8 GND 电源负极
9 电源正极
10 LED 学习指示灯输出脚
11 SW 学习按键输出脚
12 ANT 接天线端

11个插针，从左到右是D0、D1、D2、D3、D4、D5、VT、GND、、LED、SW，其中和GND接直流5伏电源的正负极。VT是有效信号输出位（接收到有效信号时，该脚输出高电平），D0到D5为六个数据位输出脚，分别对应着遥控器的六个按键。8个输出脚输出的电压是4.5伏，可以通过外接驱动电路来驱动继电器等。

四、应用领域
无线遥控接收控制器、数据传输、遥控玩具、防盗报警主机、遥控帘、车库门、卷闸门、道闸门、伸缩门等门控业及其遥控音响领域等。
