主要技术性能：
1.公称通径：（4～200）mm基本参数见表一；
2.介质温度：（-20～80）℃、（-20～120）℃；
3.环境温度：（-20～55）℃；
4.准 确 度：±0.2%、±0.5%、±1％；
5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；
6.供电电源：电压：12V±0.144V, 电流：≤10mA；
7.输出电压幅值：高电平≥8V，低电平≤0.8V；
8.传输距离：传感器至显示仪表的距离可达250米；
9.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；
10.显示方式：现场液晶显示瞬时流量和累计流量；
11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米。
| LWGY□ | □□□ | □ | □ | □ | 说 明 |
类 型 | LWGYA | | | | | 流量传感器脉冲输出三线制，+12V供电； |

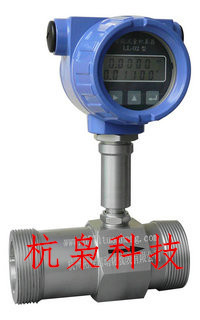

LWGYB | | | | | 现场显示型3V电池供电； |
LWGYC | | | | | 现场显示带4～20mA或脉冲输出，+24V供电； |
LWGYD | | | | | 流量变送器4～20mA输出，+24V供电； |
公 称 通 径 | 4 | | | | 正常流量范围 m3/h | 0.04～0.25 | 扩展流量范围 m3/h | 0.04～0.4 |
6 | | | | 0.1～0.6 | 0.06～0.6 |
10 | | | | 0.2～1.2 | 0.15～1.5 |
15 | | | | 0.6～6 | 0.4～8 |
20 | | | | 0.8～8 | 0.45～9 |
25 | | | | 1～10 | 0.5～10 |
32 | | | | 1.5～15 | 0.75～15 |
40 | | | | 2～20 | 1～20 |
50 | | | | 4～40 | 2～40 |
65 | | | | 7～70 | 3.5～70 |
80 | | | | 10～100 | 5～100 |
100 | | | | 20～200 | 10～200 |
125 | | | | 25～250 | 12.5～250 |
150 | | | | 30～300 | 15～300 |
200 | | | | 80～800 | 40～800 |
防 爆 | | | | 无标记，为非防爆型 |
B | | | 防爆型 |
精度 等级 | A | | 精确度0.2级 |
B | | 精确度0.5级 |
C | | 精确度1.0级 |
涡轮 类型 | A | 正常流量范围 |
B | 扩展流量范围 |
说明： DN4～DN40管径的传感器为螺纹连接，配有前后直管段和过滤器,最大压力为6.3Mpa。 DN50～DN200管径的传感器为法兰连接, 最大压力为2.5Mpa。 DN15～DN40管径可选配前后直管段或活接头，材质分碳钢和不锈钢。 DN15～DN40管径如需法兰连接，订货时说明。 ★高压型及特殊要求订货时说明。 |
'
