询价客户必看：
    （为了让您及时准确的获得：您想采购的产品和报价，请务必按照以下情况咨询）
     咨询规则如下：1、电线规格（铜平方数，芯数，护套外径，护套材质等）
             2、插头款式（哪国，几插，实心或空心）
             3、需要数量，认证情况，尾部处理，发货时间，包装规格
   我们公司目前的报价规则：根据当天的铜价，和PCV塑料的价格核算出生产您的产品需要多少成本，加上给您做这些产品我们需要的人工费和材料损耗——这些基本的成本去掉后，我们只提取1%-2%个利润点。

公司十多年来一直致力于电线，电缆，电源线插头,胶木插头插座,胶木件,塑料制品的研发制造与销售，并通过了ISO9001管理体系认证   产品通过北美UL/CUL 日本PSE  韩国KS 欧洲VDE 丹麦 意大利 英国 阿根廷 澳洲等等世界各国安全认证

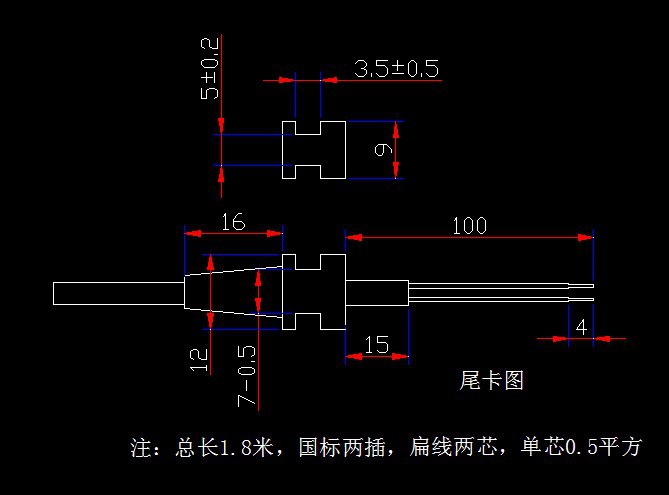

供应PBB-6CCC两芯国标插头电源线

余姚市莹佳电器有限公司

电源线的结构　　电源线的结构并不是十分复杂，但是也不要从表面就简单的可以一下子看穿它，如果好好的去研究电源线的话，有的地方还是需要专业的去了解电源线的结构的。

　　电源线的结构主要要外护套、内护套、铜丝。

外护套：外护套又称之为保护护套，是电源线最外面的一层护套，这次外护套起着保护电源线的作用，外护套有着强大的特性，如耐高温、耐低温、扛自然光线干扰、绕度性能好、使用寿命高、材料环保等特性。

电源线

内护套：内护套又称之为绝缘护套，是电源线不可缺少的中间结构部分，绝缘护套的主用顾名思义就是绝缘，保证电源线的通电安全，让铜丝和空气直接不会产生任何漏电现象，且绝缘护套的材料要柔软，保证能很好的镶在中间层。

　　铜丝：铜丝是电源线的核心部分，铜丝主要是电流和电压的载体，铜丝的密度大小直接影响的电源线的质量。电源线的材料也是质量把关的一个重要因素，铜丝的数量和柔韧度也是考虑的因素之一

　　每天都在生产电源线，电源线一天要10万米以上，插头5万个，这么庞大的数据，其生产的工艺一定要非常稳定的成熟。经过不断的探索研究和欧洲VDE认证机构、国标CCC

电源线

认证机构、美国UL人机构、英国BS认证机构、澳大利亚SAA认证机构........的认可，电源线插头已经成熟，下面来简介下：

　　1．电源线铜、铝单丝拉制

　　电源线常用的铜、铝杆材，在常温下，应用拉丝机经过一道或数道拉伸模具的模孔，使其截面减小、长度添加、强度进步。拉丝是各电线电缆公司的首道工序，拉丝的首要工艺参数是配模手艺。

　　2．电源线单丝退火

　　铜、铝单丝在加热到必然的温度下，以再结晶的方法来进步单丝的韧性、降低单丝的强度，以契合电线电缆对导电线芯的要求。退火工序要害是根绝铜丝的氧化.

　　3．电源线导体的绞制

　　为了进步电源线的柔韧度，以便于敷设装置，导电线芯接纳多根单丝绞合而成。从导电线芯的绞合方式上，可分为规矩绞合和非规矩绞合。非规矩绞合又分为束绞、齐心复绞、非凡绞合等。 为了削减导线的占用面积、减少电源线的几何尺寸，在绞合导体的还采用紧压方式，使通俗圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体首要使用在电源线上。

　　4．电源线绝缘挤出

　　塑料电源线首要采用挤包实心型绝缘层，塑料绝缘挤出的首要手艺要求：

　　4．1．偏疼度：挤出的绝缘厚度的偏向值是表现挤上班艺程度的主要标记,大大都的产物构造尺寸及其偏向值在规范中均有明白的规则。

　　4．2．润滑度：挤出的绝缘层外表要求润滑，不得呈现外表粗拙、烧焦、杂质的不良质量问题

　　4．3．致密度：挤出绝缘层的横断面要致密健壮、禁绝有肉眼可见的针孔，根绝有气泡的存在。

　　5．电源线成线

　　关于多芯的电源线为了包管成型度、减小电源线的外形，普通都需求将其绞合为圆形。绞合的机理与导体绞制相仿，因为绞制节径较大，大多采用无退扭方法。成缆的手艺要求：一是根绝异型绝缘线芯翻身而招致电缆的扭弯；二是避免绝缘层被划伤。

　　大局部电缆在成缆的还随同别的两个工序的完成：一个是填充，包管成缆后电缆的圆整和不变；一个是绑扎，包管缆芯不松懈。

　　6．电源线内护层

　　为了维护绝缘线芯不被铠装所疙伤，需求对绝缘层进行恰当的维护，内护层分：挤包内护层（隔离套）和绕包内护层（垫层）。绕包垫层替代绑扎带与成缆工序同步进行。

　　7．电源线装铠

　　敷设在地下电源线，任务中能够接受必然的正压力效果，可选择内钢带铠装构造。电源线敷设在既有正压力效果又有拉力效果的场所（如水中、垂直竖井或落差较大的泥土中），应选器具有内钢丝铠装的构造型。

　　8．电源线外护套

　　外护套是维护电源线的绝缘层避免情况要素腐蚀的构造局部。外护套的首要效果是进步电源线的机械强度、防化学侵蚀、防潮、防水浸人、阻止电源线燃烧等才能。依据对电源线的分歧要求应用挤塑机直接挤包塑料护套。

　　电源线的选择都是按照一些原则进行的，所谓无法不成章，反思不是凭空捏造出来的，电源线也是如此。质量外观等相关要求也是按照电源线认证规定来执行的，制造的电源线要依据哪些原则呢？

　　（1）根据部颁《电力系统设计技术规程》SDJ161-85中对电

电源线

力输电导线截面选择的要求进行直流输电源线的导线截面选择；

　　（2）《110~500kV架空送电线路设计技术规程》DL/T5092-1999；

　　（3）《高压直流架空送电线路技术导则》DL436-2005。

　　只有按照相关规定，乔普电器生产的电源线才能规规矩矩，按照一个大方框稳步发展！

　　对于双绞线,用户最关心的是表征其性能的几个指标。这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。

　　衰减(Attenuation)是沿链路的信号损失度量。衰减与线缆的长度有关系,随着长度的增加,信号衰减也随之增加。衰减用"db"作单位, 表示源传送端信号到接收端信号强度的比率。由于衰减随频率而变化,因此,应测量在应用范围内的全部频率上的衰减。

　　串扰分近端串扰和远端串扰(FEXT),测试仪主要是测量NEXT,由于存在线路损耗,因此FEXT的量值的影响较小。近端串扰(NEXT)损耗是测量一条UTP链路中从一对线到另一对线的信号耦合。对于UTP链路,NEXT是一个关键的性能指标, 也是最难精确测量的一个指标。随着信号频率的增加,其测量难度将加大。 NEXT并不表示在近端点所产生的串扰值,它只是表示在近端点所测量到的串扰值。这个量值会随电缆长度不同而变, 电缆越长,其值变得越小。同时发送端的信号也会衰减,对其它线对的串扰也相对变小。实验证明, 只有在40米内测量得到的NEXT是较真实的。如果另一端是远于40米的信息插座, 那么它会产生一定程度的串扰,但测试仪可能无法测量到这个串扰值。因此,最好在两个端点都进行NEXT测量。现在的测试仪都配有相应设备,使得在链路一端就能测量出两端的NEXT值。

　　TSB67无此参数。直流环路电阻会消耗一部分信号,并将其转变成热量。它是指一对导线电阻的和,

　　11801规格的双绞线的直流电阻不得大于19.2欧姆。每对间的差异不能太大(小于 0.1欧姆),否则表示接触不良,必须检查连接点。

　　与环路直流电阻不同,特性阻抗包括电阻及频率为1～100MHz的电感阻抗及电容阻抗,它与一对电线之间的距离及绝缘体的电气性能有关。

　　各种电缆有不同的特性阻抗,而双绞线电缆则有100欧姆 、120欧姆及150欧姆几种。

　　在某些频率范围,串扰与衰减量的比例关系是反映电缆性能

电源线

的另一个重要参数。ACR有时也以信噪比(SNR :Signal-Noice ratio)表示,

　　它由最差的衰减量与NEXT量值的差值计算。ACR值较大,表示抗干扰的能力更强。一般系统要求至少大于10分贝。

　　通信信道的品质是由它的电缆特性描述的。SNR是在考虑到干扰信号的情况下,对数据信号强度的一个度量。如果SNR过低,

　　将导致数据信号在被接收时,接收器不能分辨数据信号和噪音信号,最终引起数据错误。因此,为了将数据错误限制在一定范围内,

　　必须定义一个最小的可接收的SNR。

　　电源线虽小，但是责任重大，不仅直接关系到家用电器的使用效果和寿命，更关乎用户的人身财产安全，因此消费者在选购时千万不能掉以轻心。然而市场上的电源线产品种类繁多，每个电器又都有其特点，普通消费者如果不得其法，很容易挑花眼。

　　电源线应根据不同的家用电器来进行选购。不同的家用电器，使用的电源线也不同。一般来说，照明灯、收录机、电视机用的一体化插头线，宜选择RVB—70、RVZ—70型平行或双绞线，其截面积应在0．75—1．0mm2范围内；电饭煲、空调器、换气扇、电风扇、电冰箱、洗衣机等的电源线则以选用RVZ—70型三芯带护套的导线为宜，其截面积应为0．75—1．5mm2；电熨斗、100W左右焊锡电铬铁、手电钻等移动性较强且有热源或电火花的电器及移动插座，以选用RHF型线为宜，其截面积应为0．75—1．0mm2。装修房屋时，埋管暗线需用BV—70型聚氯乙烯绝缘铜芯硬线，其截面积以1．0—2．0mm2左右为宜，以确保足够长的安全使用年限；至于在厨房、卫生间等潮湿环境中应用的移动型插座连线，则宜选用RVZ—70型护套线。

　　购买电线，首先看成卷的电线包装上有无中国电工产品认证委员会的“长城标志”和生产许可证号;

　　再看电线外层塑料皮是否色泽鲜亮、质地细密，用打火机点燃应无明火。非正规产品使用再生塑料，色泽暗淡，质地疏松，能点燃明火;其次看长度、比价格，BVV2×2.5 每卷的长度是100±5米，市场售价280元左右，非正规产品长度60—80米不等，有的厂家把E绝缘外皮做厚，使内行也难以看出问题，一般可以数一下电线的圈数，然后乘以整卷的半径，就可大致推算出长度，该类产品价格在100—130元之间;再其次可以要求商家剪一断头，看铜芯材质。2×2.5铜芯直径1.784毫米，可用千分尺量一下，正规产品电线使用精红紫铜，外层光亮而稍软，非正规产品铜质偏黑而发硬，属再生杂铜，电阻率高，导电性能差，会升温而不安全;最后，购电线应去交电商店或厂家门市部。

　　电源线对于家电来说，虽然只是配件，但是对家电的使用却起着至关重要的作用，如果电源线坏掉，那整个电器也就不能用。家庭用电源线宜采用BVV2×2.5和BVV2×1.5型号的电线。BVV是国家标准代号，为铜质护套线，2×2.5和2×1.5分别代表2芯2.5平方毫米和2芯1.5平方毫米。一般情况下，2×2.5做主线、干线，2×1.5做单个电器支线、开关线。单相空调专线用BVV2 ×4，另配专用地线。

　　检验电源线的质量呢？

　　一、看家电的质量合格证书

　　如果家电的质量合格，那么家电的电源线质量应该也受过检验，不会有太大的问题。

　　二、检查电线的截面

　　电线的截面，合格产品的铜芯或铝芯表面应该具有金属光泽，表面发黑的铜或表面发白的铝说明已被氧化，是不合格产品。

　　三、看电源线的外观

　　合格产品其绝缘（护套）层柔软、有韧性很伸缩性，表面层紧密、光滑、无粗糙感，并有纯正的光泽度.绝缘（护套）层表面应有清晰并耐擦的标志，非正规绝缘料生产的产品，绝缘层感觉有透明感、发脆、无韧性。

　　四、看电源线的线芯

　　选用纯正铜原材料生产并经过严格拉丝、退火、绞合的线芯，其表面应光亮、平滑、无毛刺、绞合紧密度平整、柔软有韧性、不易断裂。

　　五、看电源线的长度

　　不同的电器所要求的电源线长度不同，装修业主们在选购前最好先了解一下合格电源线的长度是多少，这样在选购电器时才能做到心中有数。

　　为了保证家电的正常使用和居住安全，装修业主们在选购家电时，一定要注意电源线的选择，仔细检查其质量，如果电源线质量不合格，最好不要选购这款家电，以免给自己带来麻烦。

　　（常使用四款）电源线的区别和使用

一、欧洲插头

　　①、欧洲插头：又叫法国标准插头又叫烟斗插

　　插头有供应商和供应商规格型号如：KE-006 YX-002等和各国的认证：（D(丹麦); N(挪威); S(瑞典); VDE(德国); FI(芬兰); IMQ(意大利); KEMA(荷兰); CEBEC(比利时)。

　　品字尾 ：N/1225

　　②、电源线标识表示带码：H05VV□□F 3G 0.75mm2：

　　H：表示欧规、欧盟标识

　　05：表示该电源线耐压强度（ 03︰300V 05︰500V）

　　VV：前V表面线芯绝缘层，后V表示电源线的护套绝缘层，VV如：用RR表示就表示为橡胶绝缘层，如VV：用N表示为氯丁橡胶；

　　□□：前“□”特殊带码，后“□”表示偏平的线，如加H2表示偏平的两芯线；

　　F：表示该线为软体线

　　3：表示内部线芯数

　　G：表示接地

　　0.75mA：表示电源线的横截面积

　　③、PVC：材质指加强绝缘层的材质耐高温在80℃以下，软体PVC还有78° 55°硬度，数字越大越硬耐温就越高，橡胶线耐温较高可耐到200℃以下，使用软体硬度同样（PVC）软体线。

二、英插

　　①、英插：240V 50HZ耐压3750V 3S 0.5mA，保险丝（3A 5A 10A 13A）（FVSE）→保险丝，尺寸要求：总长25-26.2mm中间直径为4.7-6.3mm两端金属帽直径为6.25-6.5mm（丝印BS1362）；

　　②、其插头内部线（拆开BS插头正对自己右边为L线（火）接保险丝，地线的长度一定要大于（火线、零线）长度的3倍把固定螺松开用外力拉出来线地必须最后掉下来（固定三条线的固定螺丝一定要是锥型的）。

　　③、电源线的识别同欧插。

三、美国插头

　　①、美国插头：120V 50/60HZ分为两芯线、三芯线和极性、非极性，去美国的电源插头铜片必须要有橡胶套；

　　两芯线印字的条线表示火线；极性插头脚大的为零线，脚小的为火线（电源线凹凸面为零、线圆面为火线）；

　　②、线材有两种模式：NISPT-2双层绝缘、XTV和SPT单层绝缘

　　NISPT-2：NISPT表示双层绝缘，-2表面两芯线 线芯绝缘 外层绝缘；

　　XTV和SPT：表示单层绝缘层，-2表面两芯线（线体带凹槽，外层绝缘直接包铜芯导体）；

　　SPT-3：表示单层绝缘带地线，-3表示三芯线（线体带凹槽，中间的为地线为双层绝缘）；

　　SPT和NISPT均为偏线，SVT为圆线双层绝缘。 线芯绝缘 外层绝缘

　　③、美式插头一般使用认证编号没有直接在插头上打UL图案。如：E233157 E236618

　　④、美式插头线和欧插线不同：

　　欧插用“H”表示；

　　美规用多少号线表示如：2×1.31mm2（16AWG） 、2×0.824mm2（18AWG）：VW-1(或HPN) 60℃(或105℃) 300V

　　2：表示线芯条数；

　　1.31或0.824 mm2：表示：线芯横截面积；

　　16AWG：表示线芯模截面积，同上mm2是相对应的；

　　VW-1或HPN：VW-1为PVC材质； HPN：为氯丁橡胶材质

　　60℃或150℃为电源线的耐温程度；

　　300V：为电源线的耐压强度和欧规不同，（欧规用03或05表示）。

四、日本插头：PSE、JETVFF 2*0.75mm2 -F-

　　①、VFF：V表示线材质PVC；FF为单层绝缘层带凹槽线体；

　　②、VCTFK：VC表面线材质PVC；TFK为双层绝缘层偏线，外层绝缘层、内层绝缘层、铜芯导线；

　　③、VCTF：VC表示线材质PVC；TF为双层绝缘圆线；

　　④、电源线为两种：一种为3×0.75mm2、另一种为2×0.75mm2

　　3×0.75mm2：3表示三芯线；0.75mm2表示线芯横截面积；

　　⑤、F：表示软体线材质；

　　⑥、日本插头三芯线插头只有两片插片，地线直接锁在插座上（安全性能好又方便） 。

　　五、器具的额定电流相应使用用软体线横截面积：

　　①、大于0.2小于等于3A的器具应用软线横截面积：0.5和0.75mm2

　　②、大于3A小于等于6A的器具应用软线横截面积：0.75和1.0mm2

　　③、大于6A小于等于10A的器具应用软线横截面积：1.0和1.5mm2

　　④、大于10A小于等于16A的器具应用软线横截面积：1.5和2.5mm2

　　⑤、大于16A小于等于25A的器具应用软线横截面积：2.5和4.0mm2

　　⑥、大于25A小于等于32A的器具应用软线横截面积：4.0和6.0mm2

　　⑦、大于32A小于等于40A的器具应用软线横截面积：6.0和10.0mm2

　　⑧、大于40A小于等于63A的的器具应用软线横截面积：10.0和16.0mm2

欧洲电线代码

　　一般电线电缆截面的标注主要有以下三种方法:

　　1.北美的AWG系统 如:18AWG

　　2.协调系统的XXmm2 如:0.75mm2(18AWG=0.823mm2)

　　3.IEC227的XXmm2 如:0.75mm2(18AWG=0.823mm2)

　　◎电线内部导线的构成:

◎协调系统电线规格说明:

　　如例举:H05VVH2-F 2X0.75mm2

六、用于质量超过多少KG的器具应用多大电源线型号：

　　①、3kg以下电器（器具）应用H03的电源线；

　　②、3kg-6kg的电器（器具）应用H05的电源线。

　　注：软（F）体电源线不能与尖的或锐利的器具相接触，电源软（F）线的导线在承受接触或接合压力之处不能通过（铅、锡）焊接方式加固“易掉”必须通过40-60N的接力不能脱落。

七、电源线温升测试和机械强度测试

　　①、聚氯乙烯（PVC）材质线和橡胶线：组装于电器产品上温开测试电源线分叉处不超过50K（75℃）；

　　②、电源线摇摆测试：（固定插头摇摆电源线）

　　第一种：对正常工作时会发生弯曲的导线，对电源线加2kg负载90°垂直（线的两则各45°）摇摆2万次电源线体和插头不能有异常必须为导通（频率1分钟60次）；

　　第二种：对用户维护保养期间受弯曲的导线（正常工作时不会发生弯曲的导线）对电源线加2kg负载180°测试200次无异常（频率1分钟6次） 。

八、电源线横截面积

　　半径（R2）×(圆周率)×（线芯条数）如：0.75mm2的电源线0.12×3.14×24为0.7536mm2
