铸铁平板上海的客户也开始定做加厚板【出口品质 质保一年】

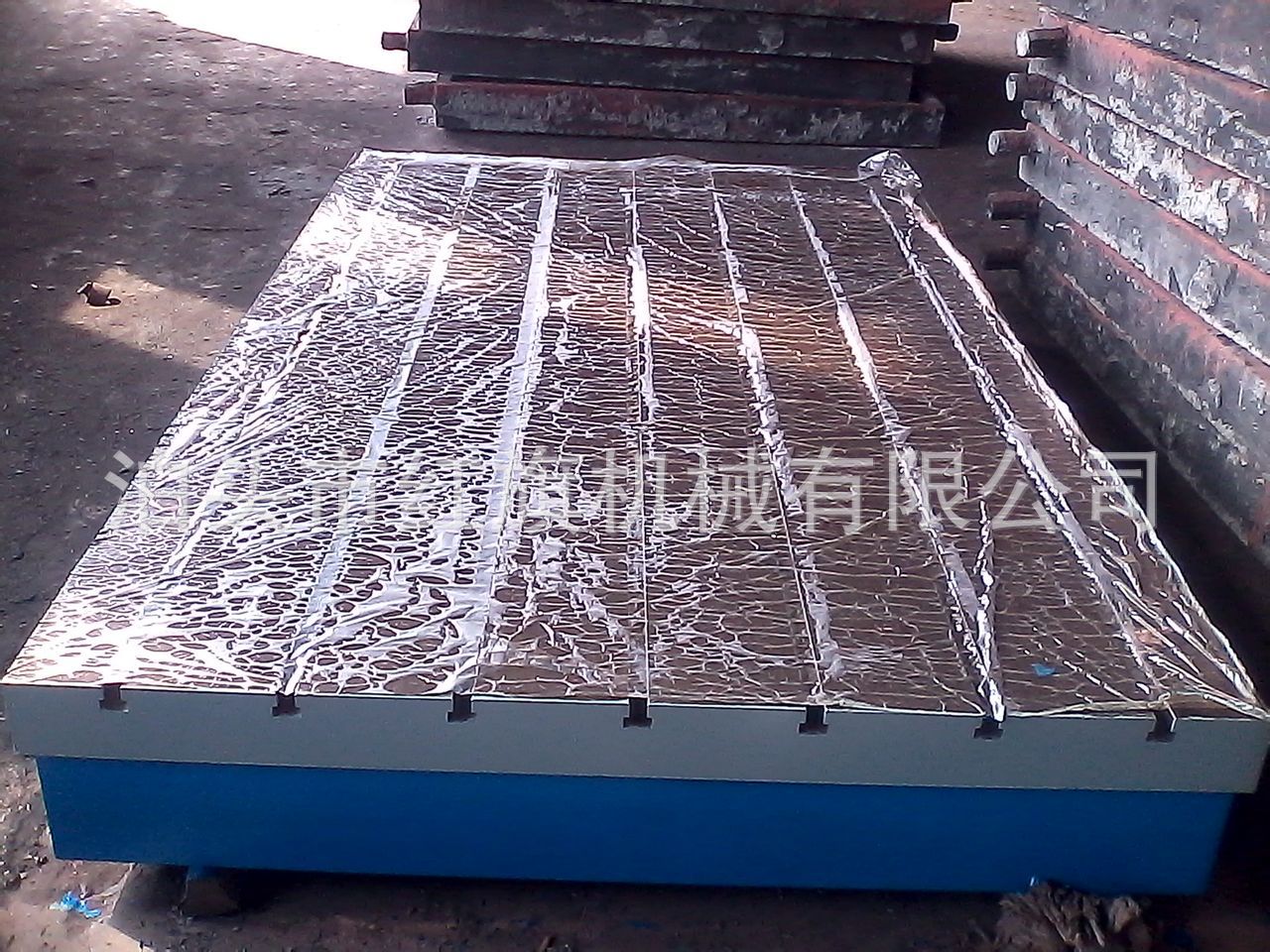

铸铁平板用途:用于工件焊接的的平面基准量具,和铆焊平板不同,上面没有孔,工作面为平面或带T型槽。
铸铁平板的精度:按国家标准计量检定规程JJG117-91执行,分为2级、3级、精刨三种。
铸铁平板材质:优质高强度灰口铸铁HT200-300,工作面硬度为HB170-240,铸件经过两次人工退火600℃-700℃或自然时效2-3年,完全去除内应力,精度稳定,耐磨性能好。
铸铁平板样式:产品制成加强筋板式,设计结构合理。
铸铁平板技术参数:
我公司主要生产大型铸铁平台,检验平板、划线平台、组合平台、T型槽平板、机床垫板、模具垫板、发动机测功机试验台、发动机、内燃机试验台、铸铁基座板、台架、落地镗铣床辅助平台、各类动力机械试验台产品,组装平台和焊接平台,组合拼装T型槽平板,检验、划线装配、铆焊、工装用平板,镗铣床等工作台,三座标仪平板,模具垫板,实验室基础平板,槽铁(地轨)垫箱。铸铁平板(平台)按国家GB7947-1999标准制造。平板精度等级有0、1、2、3、级及精刨,平板制成筋板式和箱体式,工作面有长方形、正方形或圆形。工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等。
焊接平台规格精度表:(特殊规格可定做)
①200mm×200mm-------------400mm×400mm(本规格适用于研磨压砂平板)精度为0级、1级、2级。
②400mm×600mm-------------1500mm×2500mm(本规格适用于人工刮研平板)精度为1级、2级、3级。
③1500mm×3000mm----------2000mm×3000mm(本规格适用于人工刮研平板)精度为2级、3级、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。
规格(长×宽) | 精度等级 |
0级 | 1级 | 2级 | 3级 |
平面度公差 |
200×200 | 5 | 10 | 20.5 | |
200×300 | 5.5 | 11 | 22 | |
300×300 | 5.5 | 11 | 22 | |
300×400 | 6 | 12 | 24 | |
400×400 | 6.5 | 12.5 | 25 | |
400×500 | 6.5 | 13 | 26 | 66 |
400×600 | 7 | 14 | 27.5 | 70 |
500×500 | 6.8 | 14 | 28 | 68 |
500×600 | 7 | 14.2 | 28.5 | 71 |
500×800 | 8 | 15.5 | 31 | 78 |
600×800 | 8 | 16 | 32 | 80 |
600×900 | 8.3 | 16.5 | 33 | 83 |
1000×750 | 9 | 18 | 36 | 90 |
1000×1000 | | 20 | 40 | 97 |
1000×1200 | | 20.5 | 41 | 103 |
1000×1500 | | 22 | 45 | 112 |
1000×2000 | | 26 | 52 | 130 |
1500×2000 | | 28 | 56 | 140 |
1500×3000 | | | 70 | 174 |
2000×3000 | | | 74 | 184 |
2000×4000 | | | 88 | 219 |
