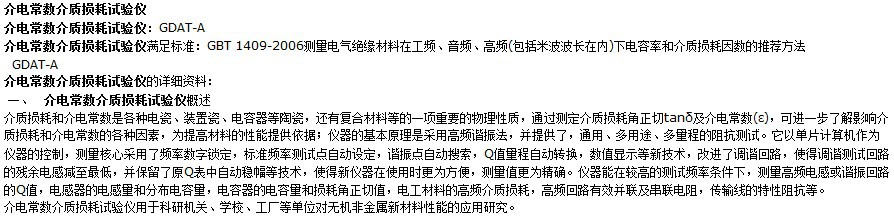

、介电常数介质损耗试验仪的技术指标
1．Q值测量
a．Q值测量范围：2～1023。
b．Q值量程分档：30、100、300、1000、自动换档或手动换档。
c．标称误差
项 目
GDAT-A
频率范围
20kHz～10MHz；
固有误差
≤5％±满度值的2％；
工作误差
≤7％±满度值的2％；
频率范围
10MHz～60MHz；
固有误差
≤6％±满度值的2％；
工作误差
≤8％±满度值的2％。
2．电感测量范围：
14.5nH~8.14H
3．介电常数介质损耗试验仪电容测量： 1~ 460
项 目
GDAT-A
直接测量范围
1～460pF
主电容调节范围
准确度
30～500pF
150pF以下±1.5pF；
150pF以上±1％
注：大于直接测量范围的电容测量见使用规则
4．介电常数介质损耗试验仪信号源频率覆盖范围
项 目
GDAT-A
频率范围
10kHz～50MHz
频率分段
(虚拟)
10～99.9999kHz
100～999.999kHz
1～9.99999MHz
10～60MHz
频率指示误差
3×10-5±1个字
5．Q合格指示预置功能
预置范围：5～1000。
6．Q表正常工作条件
a. 环境温度：0℃～+40℃；
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：约25W；
b．净重：约7kg；
c. 外型尺寸：(l×b×h)mm：380×132×280。
8．产品配置：
a.测试主机一台；
b.电感9只；
c.夹具一套
电感：
线圈号 测试频率 Q值 分布电容p 电感值
9 100KHz 98 9.4 25mH
8 400KHz 138 11.4 4.87mH
7 400KHz 202 16 0.99mH
6 1MHz 196 13 252μH
5 2MHz 198 8.7 49.8μH
4 4.5MHz 231 7 10μH
3 12MHz 193 6.9 2.49μH
2 12MHz 229 6.4 0.508μH
1 25MHz，50MHz 233，211 0.9 0.125μH
