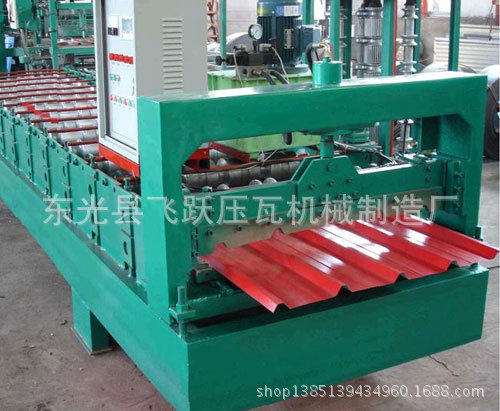

840屋顶板彩钢压瓦机

     840屋顶板彩钢压瓦机由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。

840屋顶板彩钢压瓦机产品简介：

    840屋顶板彩钢压瓦机由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。工作台的转位是由装于上轴端头的齿轮组，传动拨销齿轮，拨动装于六方转轮轴上的槽轮来实现分度定位，在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮，通过定位杆与定位盘实现下模在工作位置的精确定位。

840屋顶板彩钢压瓦机技术参数：

长×宽×高6400mm×1300mm×950mm

成型轴：直径70mm 45#调质

成型轮：材料45#锻打镀硬铬

传动方式：链轮、链条

电机：3KW

成型排数：11排

全自动电脑定长切断系统：

泵站电机：3KW四级

剪切模具：Gr12

成型速度：8-10m/min

压制厚度：0.2-0.7mm

压制宽度：1000m
