【富鼎阀门专业生产 ZDJP电动调节阀】价格_厂家

富鼎阀门专业生产 ZDJP电动调节阀

1台起批

￥1800.00

温州市瓯北镇珠岙工业区

产品属性

图文详情

品牌推荐

品牌/型号

富鼎/ZDJP

零部件及配件

执行器

驱动方式

电子

类型(通道位置)

直通式

形态

柱塞式

密封形式

硬密封型

标准

国标

规格

DN50

品牌

富鼎

加工定制

是

材质

碳钢不锈钢

型号

ZDJP

公称通径

50-600（mm）mm

连接形式

法兰

压力环境

常压

适用介质

水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,液化气,空气

流动方向

单向

工作温度

常温

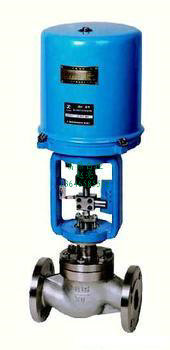

ZDLM电动套筒调节阀

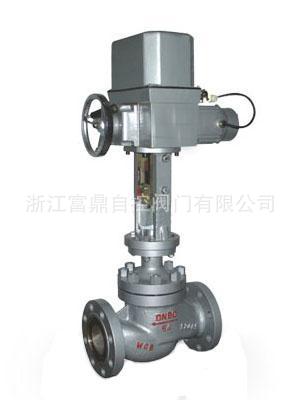

ZAZP电动单座调节阀

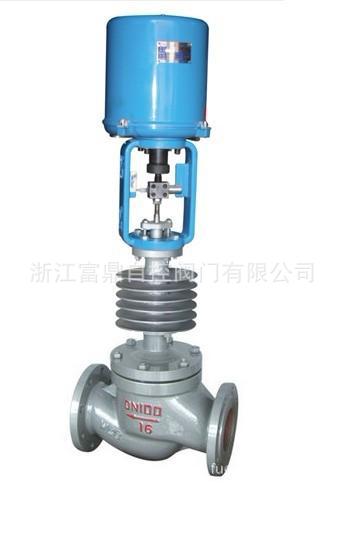

ZDLM蒸汽用高温电动套筒调节阀

ZDJP型电子式电动单座调节阀是由3810L系列电子式电动执行机构和单座调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单，调节机构芯来用顶导向，适用于地泄漏量要求严格，阀前后压差低及有一定粘度和含有纤维介质的场合。

规格与技术参数

1、单座调节机构主要技术参数

公称通径mm			G3/4”						20				25	32	40	50	65	80	100	125	150	200
阀座通径mm			3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200
额定流量系数kv			0.08	0.12	0.20	0.32	0.5	0.8	1.2	2.0	3.2	5.0	8.0	12	20	32	50	80	120	200	280	450
公称压力(MPa)			1.6 4.0 6.4（常温）,4.0 6.4（中温）,0.6 4.0 6.4（低温）
行程(mm)			10										16		25		40			60
动作速度mm/s			4.2										2.1		3.5		1.7			3.4
工作温度℃			直线						直线，等百分经
法兰介质			-20℃～+200、-40～+250（常温）　-40～+450（中温）　-250～-60（低温）
法兰尺寸			铸铁法兰按JB78-59，铸钢法兰按JB79-59
法兰型式			法兰密封型式按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式，低温按准糟式
阀体材质	公称压力 (MPa)	0.6											低温：-250℃～-60℃　ZG1r18Ni9Ti
		1.6											常温:-20℃～+200℃　Ht200
		4.0							常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
									中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
									低温:-250℃～-60℃ ZG1Cr18Ni9Ti
		6.4	常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
			中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
			低温:-250℃～-60℃ ZG1Cr18Ni9Ti
阀芯材质			1Cr18Ni9
上阀盖型式			普通式（常温），热片式（中温），长劲式（低温）
配用电动执行机构型号			361LSA-08 361LXA-08										361LSA-20		361LSB-30		361LSB-50			361LSC-65
													361LXA-20		361LXB-30		361LXB-50

注：可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。

2、单座调节机构主要技术参数

型号	额定输出力N	速度mm/s	技术参数
361LSA-08 361LXA-08	800 800	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号：DC4～20mA 上盖防护等级：相当IP55 隔爆标志：ExdⅡBT4
361LSA-20 361LXA-20	2000 2000	2.1 2.1
361LSB-30 361LXB-30	3000 3000	3.5 3.5
361LSB-50 361LXB-50	5000 5000	1.7 1.7
361LSC-65	6500	2.8

3、性能指标

项目			指标值
基本误差％			±2.5
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差％			2.5
允许泄量L/H			10-4×阀额定容量

4、允许压差

公称通径	G3/4"						20				25	32	40	50	66	80	100	125	150	200
阀座直径	3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200
允许压差	≤公称压力							5.5	3.5	2.0	3.0	2.0	1.8	1.05	1.16	0.67	0.47	0.39	0.26	0.16

外形尺寸

ZDJP电动常、中温单座阀外形尺寸表

公称通径	L			H1	H		D	重量（Kg）
	PN(MPa)				常温	中温		PN1.6 MPa	PN4.0,6.4MPa
	1.6	4.0	6.4		常温	中温		PN1.6 MPa	常温	中温
G3/4"	-	75	75	30	497	534	225	-	12	14
20	-	180	190	50	637	747	225	-	25	28
25	185	190	200	115	671	813	225	24	28	31
32	200	210	210	120	682	833	225	26	29	32
40	220	230	235	130	739	890	225	36	45	49
50	250	255	265	145	769	920	225	39	49	53
65	275	285	295	180	971	1134	225	57	76	84
80	300	310	320	195	991	1154	225	72	95	105
100	350	355	370	200	1000	1163	310	85	109	120
125	410	425	440	245	1287	1499	310	150	175	190
150	450	460	475	255	1307	1519	310	187	231	251
200	550	560	570	295	1382	1594	310	242	365	395

公称通径	D	DN		H1	-100℃		-200℃		-250℃		重量（Kg）
公称通径	D	DN		H1	H2	H	H2	H	H2	H	重量（Kg）
G3/4"	225	135		30	500	497	700	1232	900	11432	22
20	225	250	275	50	500	637	700	1254.5	900	1454.5	36
25	225	290	290	97	500	671	700	1302	900	1502	40
32	225	310	310	103	500	682	700	1314	900	1514	43
40	225	310	340	117	600	739	800	1370	1000	1570	61
50	225	340	370	132	600	769	800	1400	1000	1600	66
65	225	380	410	161	600	971	800	1643	1000	1843	98
80	225	410	500	171	600	991	800	1657	1000	1857	110
100	225	470	590	175	600	1000	800	1655	1000	1855	140
125	310	550	640	230	700	1287	900	1993	1100	2192	225
150	310	600	760	240	700	1307	900	2002	1100	2202	291
200	310	720	760	275	700	1382	900	2032	1100	2232	461

订货须知

订货时请注明

1、产品型号　

2、公称通径　

3、DN3/4"和DN20mm两种规格需注明阀座直径或者注明额定流量系数KV　

4、流量特性　5、阀体材质　6、低温阀需注明使用接管长度。　

7、阀前后压力　

8、介质种类和温度范围　

9、电动执行器内是否带空间加热器具　

10、电动执行器内是带过载保护装置；

11、是否有其它特殊要求。

电动调节阀相关产品：
ZDJP电子式电动单座、ZDLM套筒调节阀 ZDLN型电子式电动双座调节阀 ZDLQ、ZDLX型电子式电动三通调节阀 ZAJW型电动调节蝶阀 ZAZM型电动套筒调节阀 ZAZN型电动直通双座调节阀 ZAZP型电动直通单座调节阀 ZAZQ(X)型电动三通合流(分流)调节阀 ZAZS型电动角形调节阀 KZM电动笼式调节阀 ZKZY小流量单座调节阀、ZKZP单座调节阀、ZKZN双座调节阀

ZDJP型电子式电动单座调节阀
