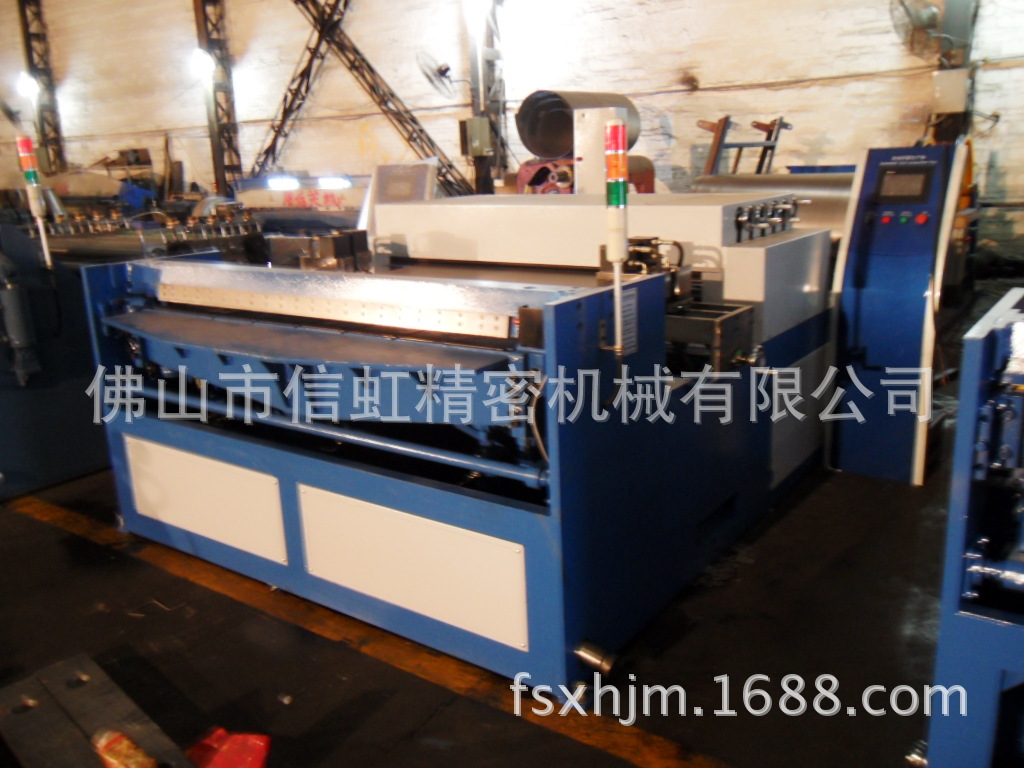

LXH-Ⅲ风管生产线

风管生产Ⅲ线是由电动放料机、调平压筋机、冲尖口和冲方口模具、液压剪板机、液压折边机所组成。电器控制部分采用全电脑控制，该控制系统具有闭环反馈系统，生产精度和稳定性明显提高，操作介面中英文语言可以任意转换。其最大工作速度为15米/分钟。长度误差为±0.5mm，对角线误差±0.8mm。本生产线配套风管辘骨机、共板法兰机、共板手动折边机可满足单班生产1000㎡方型风管能力。








工作示意图：

卷料—调平压筋—冲剪方口、尖口—折边—剪切

机组主要技术参数：

1、型号: LXH-III

2、加工板料厚度：0.4-1.2mm

3、材料材质：镀锌钢板

4、最大料宽：1300 mm（另有1600mm宽可供客户选择)

5、板材强度：≤235MPa

6、油泵：23L

7、工作速度： 0-15m/min

8、总电源： 9 KW

9、电压：380V/50HZ

基本配置：

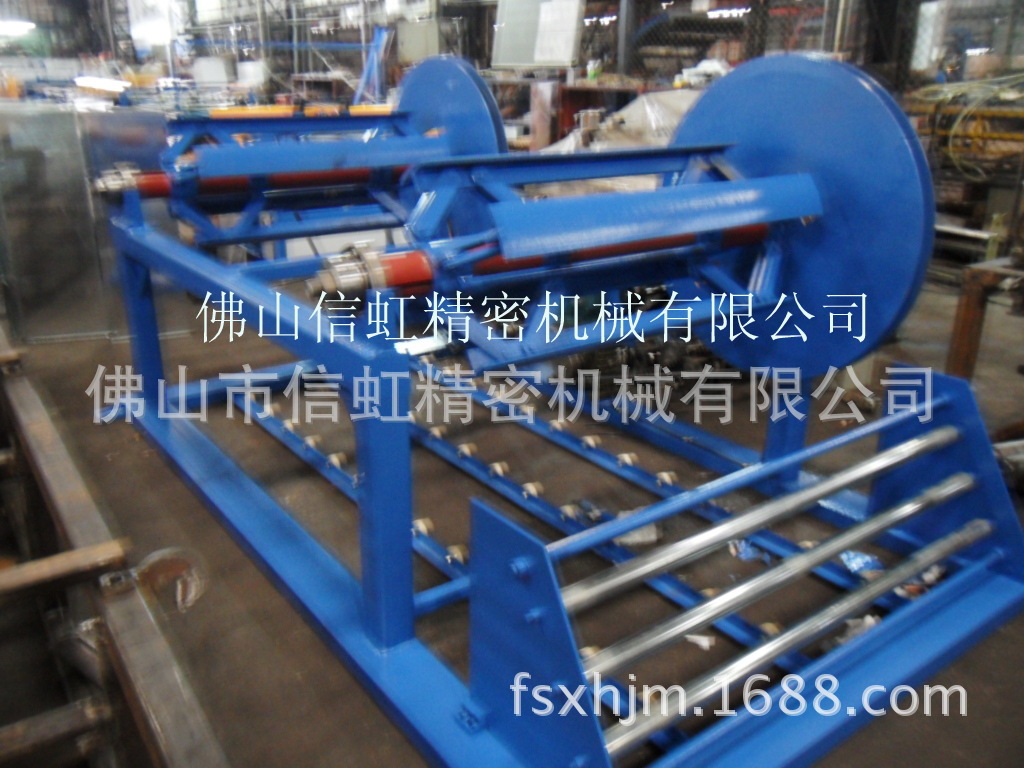

1.电动放料机1台（配2个料盘）
2.调平压筋装置一套
3.冲剪方口、尖口模具四套

4.液压剪板机

5.液压折边机
6.电脑控制系统及生产软件一套
