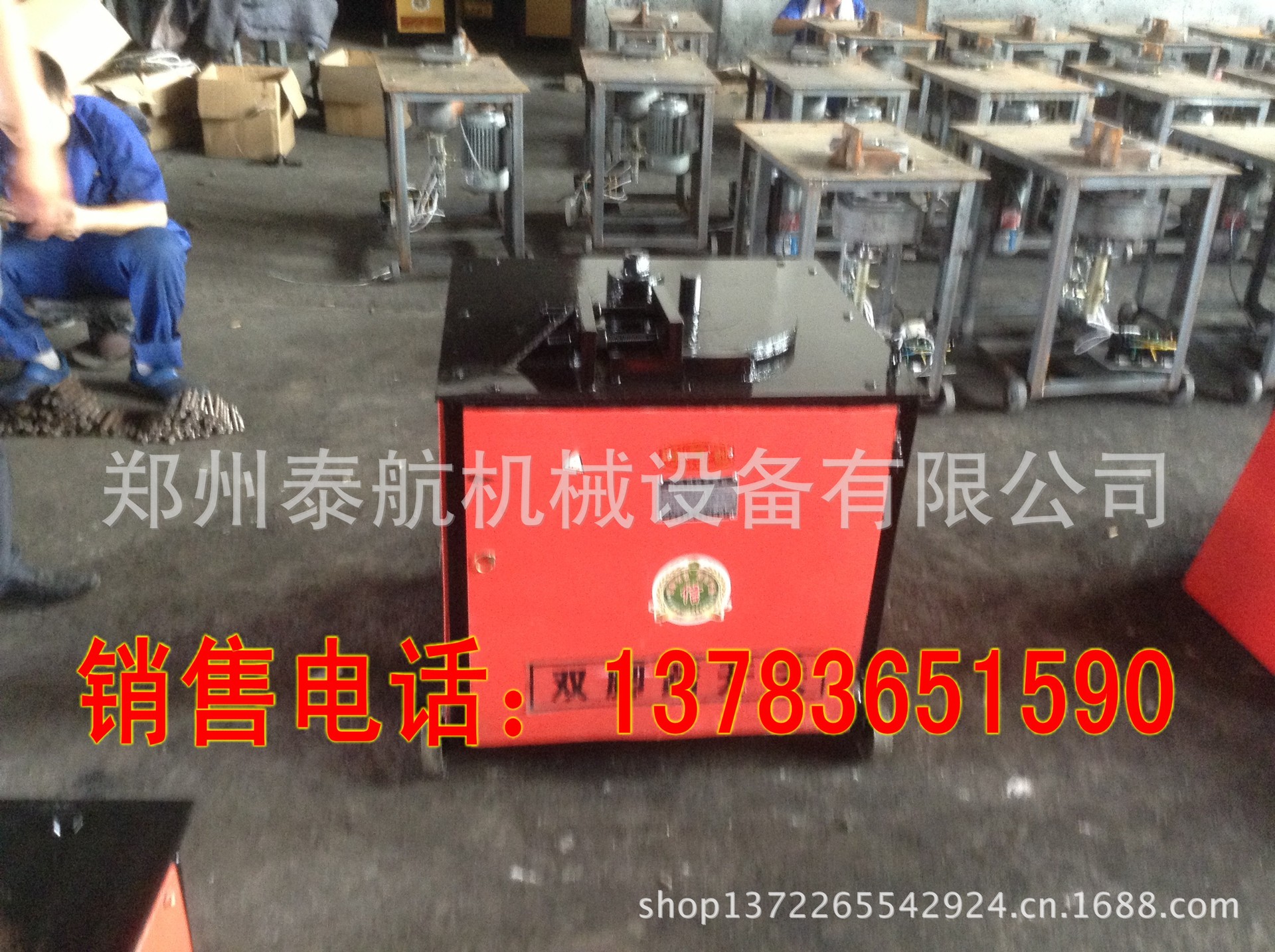

钢筋弯曲机
钢筋弯曲机,钢筋加工机械之一。工作机构是一个在垂直轴上旋转的水平工作圆盘,把钢筋置于图中虚线位置,支承销轴固定在机床上,中心销轴和压弯销轴装在工作圆盘上,圆盘回转时便将钢筋弯曲。为了弯曲各种直径的钢筋,在工作盘上有几个孔,用以插压弯销轴,也可相应地更换不同直径的中心销轴。
钢筋弯曲机属于一种对钢筋弯曲机结构的改进。本实用新型包括减速机、
、小齿轮、弯曲盘面,其特征在于结构中:双级制动电机与减速机直联作一级减速;小齿轮与大齿轮啮合作二级减速;大齿轮始终带动弯曲盘面旋转;弯曲盘面上设置有中心轴孔和若干弯曲轴孔;工作台面的定位方杠上分别设置有若干定位轴孔。由于双级制动电机与减速机直联作一级减速,输入、输出转数比准确,弯曲速度稳定、准确,且可利用电气自动控制变换速度,制动器可保证弯曲角度。利用电机的正反转,对钢筋进行双向弯曲。中心轴可替换,便于维修。可以采用智能化控制。国外品牌都是贴牌生产很少是全套进口据调查所知 很多国外打牌都是国内生产商生产。
技术参数:GW40钢筋弯曲机可将直径6-40毫米进行弯曲,是依据JG/T5085-1996标准生产,抗拉强度小于450MPA是工程用钢筋或二级螺纹直径6-40mm或二级螺纹直径6-40mm各种形状。
主要技术参数:
型 号 | GW40型 | GW50型 |
弯曲钢筋 直径范围 | 圆钢Φ6—Φ40(σb≤450Mpa) Ⅱ级螺纹钢Φ8-Φ32 | 圆钢Φ6—Φ50(σb≤450Mpa) Ⅱ级螺纹钢Φ8-Φ40 |
工作盘直径 | Φ350mm | Φ400mm |
电机功率 | 3Kw |
额定电压 | 380V |
额定频率 | 50Hz |
电机型号 | Y100L2—4 |
外型尺寸 | 900×775×725mm | 930×750×765mm |
整机重量 | 350±10Kg |
| | | |
GW50钢筋弯曲机可将直径10-50毫米进行弯曲,是依据JG/T5085-1996标准生产,
抗拉强度小于450MPa是工程用钢筋或二级螺纹直径10-40mm的螺纹钢筋弯曲成所需
各种形状。
主要技术参数:
1.弯曲钢筋直径: 10-50mm
工作盘直径: (半自动)400mm(手动)380mm
工作盘转速: (手动、半自动)3.714r/min
外形尺寸: (长*宽*高)(手动、半自动)(880*780*730)mm
整机质量 (手动、半自动)520kg
操作规程:
一、检查机械性能是否良好、工作台和弯曲机台面保持水平;并准备好各种芯轴工具挡。
二、按加工钢筋的直径和弯曲机的要求装好芯轴,成型轴,挡铁轴或可变挡架,芯轴直径应为钢筋直径的2.5倍。
三、检查芯轴,挡块、转盘应无损坏和裂纹,防护罩紧固可靠,经空机运转确认正常方可作业。
四、作业时,将钢筋需弯的一头插在转盘固定备有的间隙内, 钢筋弯曲机另一端紧靠机身固定并用手压紧,检查机身固定,确实安在挡住钢筋的一侧方可开动。
五、作业中严禁更换芯轴和变换角度以及调速等作业,亦不得加油或清除。
六、弯曲钢筋时,严禁加工超过机械规定的钢筋直径、根数及机械转速。
七、弯曲高硬度或低合金钢筋时,应按机械铭牌规定换标最大限制直径,并调换相应的芯轴。
八、严禁在弯曲钢筋的作业半径内和机身不设固定的一侧站人。弯曲好的半成品应堆放整齐,弯钩不得朝上。
九、转盘换向时,必须在停稳后进行。
十、作业完毕、清理现场、保养机械、断电锁箱
服务承诺:
售前服务:
为您提供项目设计、工艺流程设计,适合您的机器设备选购方案的制定,根据您的特殊需求,设计制造产品,为您培训技术操作.
售中服务:
陪您一起完成对设备的验收,协助拟订施工方案和详细流程
售后服务:
公司指派技术人员指导设备安装、调试及培训操作人员
产品质量:
易损件除外整机一年内质量保证!
