使 用 说 明

东莞市厚泰机械厂制造

MAIND IN DONGGUAN YINGSHEN MACHINERY CO.,LTD.

厂址：东莞市厚街宝屯村石角路143号

电话：0769-85980611

传真：0769-83083523

网址：www.htcdj.com

E-mail：hzjx666@163.com

前  言

为使你更好地使用本机床，请你仔细阅读本说明书。只有完全熟悉掌握本机结构、性能、工作原理后进行操作方能更好地发挥本机交能，延长使用寿命/

用户须知

1、本厂产品整机及主要部件均保修壹年。

2、在保修期内，当本产品发生质量故障时，用户可持购机发票和完整保修单到本产品销售部进行免费维修。

3、保修制度按国家有关规定执行。保修单由用户妥善保管，遗失不补，涂改无效，过期作废。

4、请注意！凡有下列情意之一者，不属保修范围，但可收费维修。

①不能出示有效发票或保修单；

②发票或保修单有涂改，保险单上的产品与机号不符、涂改或更换要号；

③因用户使用、维修、保管不当造成人为损坏的；

④非指定维修单或维修过的机器；

⑤因不可抗力造成的损坏。

目  录

一、    概述  …………………………………………………………………1

1．         机床的用途……………………………………………………………1

2．         机床的特点……………………………………………………………1

二、    主要技术参数……………………………………………………………1

三、    机床的安装………………………………………………………………2

四、    机床控制元件的功能及调试……………………………………………2

五、    机床的操作顺序………………………………………………………3

六、    机床的维护与保养………………………………………………………3

七、    机床故障的查找及排除……………………………………………………4

八、    机床液压原理图………………………………………………………5

九、    机床电气原理图………………………………………………………6

十、    用户须知………………………………………………………………7

一、 概述

㈠用途：

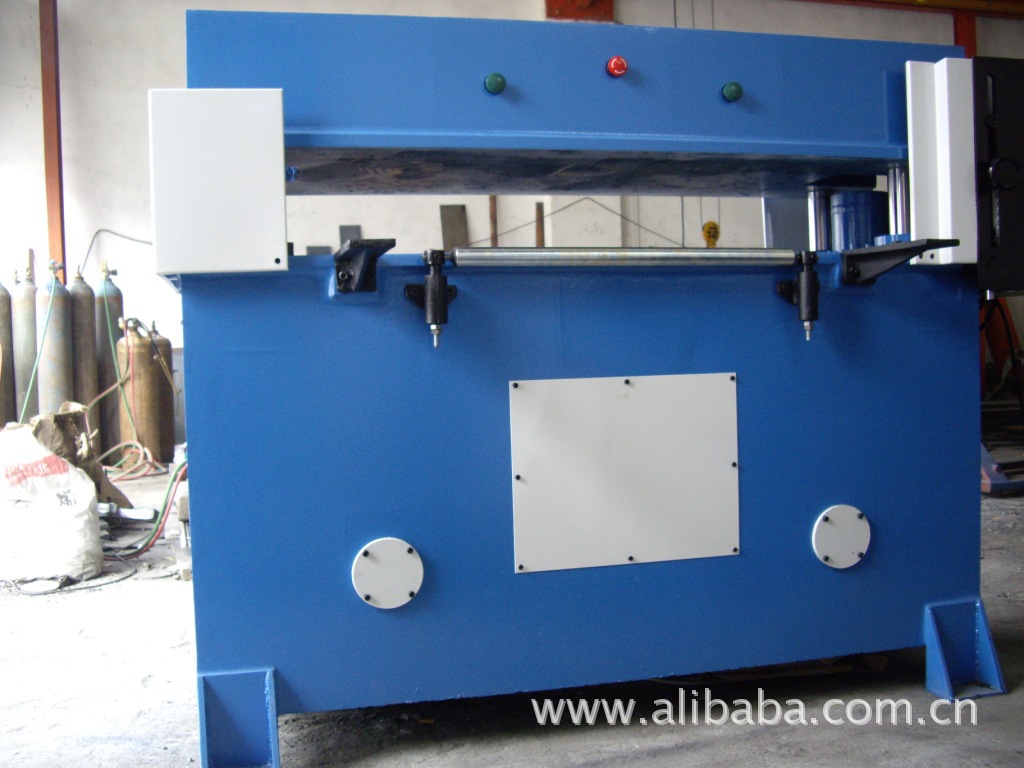

液压平面裁断机是引进意大利、台湾先进技术，结合本公司对裁断机的研究成果，自行开发出的产品。

该机主要应用于服装、塑料、纺织、制鞋、箱包业用刀模裁取材料的工艺流程。可加工材料主要为：软塑料板材、皮革、纤维、棉纺织品、硬纸或其它类似材料。

㈡特点：

1.该机采用机、电、液一体化设计，程序电路自动控制，操作简单，维护方便。

   2.高可靠性的自动控制程序电路，使机械故障率大幅降低。设有数字计数显示，能正确记录裁断次数，提高了机械效率。

3.高可靠性的液压系统，冲裁行程极其准确，并可微调，降低刀模损坏的可能性，解决了液压系统快速换向时的机械撞击声。程序控制上压板回程位置，使冲裁更加稳定。刀模高度设定方法简捷。

4.主轴滑道采用自润轴承，可减少磨损，延长了机械使用寿命。

二、 主要技术参数

三、 机床的安装

1.用钢丝绳系住压板上面的吊装轴，用起吊设备将机器调运到安装场地，或用铲车铲工作台下面。

2.去除工作台面的油纸，用清洗油清洗有关部位，水平尺效其水平。

3.打开机器前封板，给油箱注入46#润滑油，注意不少于油箱高度的2/3（必须让滤油器浸入油液里）。

4.根据电气原理及要求将机器接上380V、50HZ电源，并可靠接地。

5.开启电机启动按钮。检查调整使飞轮转向与电动机上的转向标志一致。空运行两分钟，再空负载试打几次。

6.按停止按钮，机器停止运行。

三.机器控制元件的功能及调试（图一）

1.行程开关：当上压板下降，碰到此开关后，为油压系统差动结束。

2.调节套：当上压板下降碰到行程开关 1时，为上压板下行的最低点，裁断开始加压，直至到调定的时间即上升。

3.回程设定：调整回程高度，时间调整愈长裁断上压板上升愈高，反之愈短则愈低。

4.压力调节：如遇裁断深度不够或太深时，请调整该计时器，调整的时间愈长压力愈高裁断愈深，愈短则压力愈小裁断愈浅。

5.电源指示灯：灯亮，表示接已通电源。

6.计数器：裁断动作一次，计数器显示的数值增加1，由此可看出裁断工作的次数。

7.手动按钮：两手按下此按钮，裁断动作（单按无效）。

8.急停按钮：在任何情况下按此按钮，上压板都会停止下降而回升。

9.电机停止按钮：按此按钮电机停止运转，油泵终止供油。

10.电机启动按钮：按此按钮电机运转。

11.油缸：使上压板上升或下降动作。

12.托辊：使置于上面的裁断板能轻易前后推拉。

13.油泵：油箱的油液压送给油缸。

14.溢流阀.：设定裁断时的安全油压，当裁断压力超过设定值时，此阀会溢流，从而保护油泵。其设定值出厂前已调好（用户不得随意调节）。

15.电磁阀：控制上压板上升下降动作。

16.电磁阀：控制差动回路，提高压板下行的速度。

四.机器的操作说明

1操作顺序说明

将电源线接上，检视电源开关，电源指示灯亮表示电源已通电，检视手掀泵之润滑油是否有润滑油显示，无显示请加润滑油，润滑油未显示请勿操作。

电动机启动后请勿立即工作，约五分钟或润滑循环油已开始润滑才开始工作。

2裁断点之调整

机器出厂前裁断点均已调整正确，不需再作调整。裁断不同规格之裁断物需作调整时，其调整方法：

（1）.首先将垫木板放在工作台上，再将塑胶垫板放置于垫木板上，然后将木板拉出，将刀模放置于塑胶垫板上，上压板下行到与刀模上平面相平，最后再调整调节套2。

（2）.调整调节套2时，先将螺丝旋松，然后将调节套移动到行程开关1与它碰触（注意：要听到行程开关的触点声），之后再将螺丝旋紧即可。调节套2与行程开关1碰触时，就是上压板下降至最低点后，其裁断加压时间与裁断点设定之时间相同后上升。

调节套2不能调得太低，调得太低时上压板下降至最低点时，其裁断加压时间未达裁断点设定之时间就上升，这样就无法将工作物完全裁断

调节套2不能调得太高，调得太高时上压板下降至最低点时，其裁断加压时间超过裁断点设定之时间还不能上升，这样上压板会产生振动。

特别注意：每次更换刀模，工件或垫板时，须重新对刀模设定行程，否则会损坏刀模和垫板。

安全事项：

a.为确保安全，作业时严禁将手及身体其它部位伸进冲裁区域内，维修保养前必须关闭电源，并在冲裁区垫入木块或其他硬物，以防止泄压后上冲板失控，造成意外人身伤害。

b.特殊情况下，需要冲板立即回升时，可按下复位按钮即可，停止时，按下电源刹车按钮（红色按钮），整机系统立刻停止运作。

c.操作时必须双手击上冲板上的两个绿色按钮，不得随意改单手或脚踏操作。

五. 机床的维护与保养

1.油管接头需锁紧不可有漏油现象，油管于作动时不可使油管产生摩擦，以防破损。

2.欲拆油管时，应于压板底部放置垫块，使压板下降至垫块外，以防循环油大量漏出。

3.注意电机应完全停止无压力之下，才能拆油压系统零件。

4.油箱液压油约使用2400小时必须更换，尤其是新机的第一次用油约在2000小时更换最好。新机安装或换油后约使用500小时必须清洗滤油网，或感觉油泵噪音加大时必须清洗。当低于规定的液面时应补充与机内同一牌号的液压油，不得混合使用。每当更换液压油时必须彻底将油箱清洗干净，液压油应高出滤油网最少30mm，但不可装满油箱，应为油箱高度的2/3至3/4。

5.应随时保持电器零件清洁。

6.每天下班前应清理机器，经愈长时间愈难清理，顺便检查螺钉是否松动，以便锁紧。

7.若机器不操作时，尽可能将电机停止。

8.每处滑动位置应每星期加油一次。

9．裁料时，应把工件放在工作区的中央，以使机床各处受力均匀，从而延长机床的使用年限。

图二（液压原理）

图三（电器原理）

七、机床的常见故障及排除方法（列表）

           售 后 服 务 联 系 单

              年     月     日
