一、送料器特点:
●坚固的结构:具有最小的磨损,在用于送进薄料时安装在模具上距冲压位最近的地方,高精度的送料进给,归根于有力的前后消振器,运转平静,空气消耗少,安装简便(模具间更换可具互换性);
● 简便的安装
“好利牌”送料器可以直接安装于模座上,只要固定两个螺丝就可完成安装工作。送料器的驱动由机械阀或远程控制的电子装置控制;
● 精度
所有的送料器均带有气动消振器,它可以在高速送料中获得最高的送料精度;
● 体积小巧
除了所需气管外,本送料器不需外接任何其它零部件。
二、送料器的型号表:
型 号 | 材料宽度(mm) | 送料长度(mm) | 材料厚度(mm) | 汽缸拉力(Kg) | 最高速度(c/min) | 系列 |
A 50 | 50 | 50 | 1.90 | 24 | 350 | 普通型 |
A 100 | 50 | 100 | 1.80 | 24 | 220 |
A 150 | 50 | 150 | 1.50 | 24 | 180 |
A 200 | 50 | 200 | 1.50 | 24 | 170 |
A 250 | 50 | 250 | 1.50 | 24 | 140 |
B 50 | 75 | 50 | 1.80 | 24 | 290 |
B 100 | 75 | 100 | 1.70 | 24 | 200 |
B 150 | 75 | 150 | 1.60 | 24 | 150 |
B 200 | 75 | 200 | 1.50 | 24 | 130 |
B 250 | 75 | 250 | 1.50 | 24 | 90 |
C 50 | 100 | 50 | 1.70 | 24 | 240 |
C 100 | 100 | 100 | 1.50 | 24 | 150 |
C 150 | 100 | 150 | 1.50 | 24 | 120 |
C 200 | 100 | 200 | 1.50 | 24 | 100 |
C 250 | 100 | 250 | 1.50 | 24 | 80 |

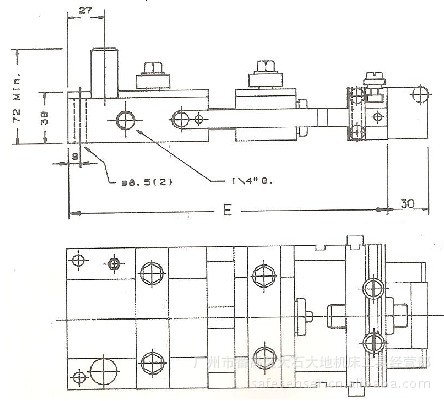

三、安装尺寸图:

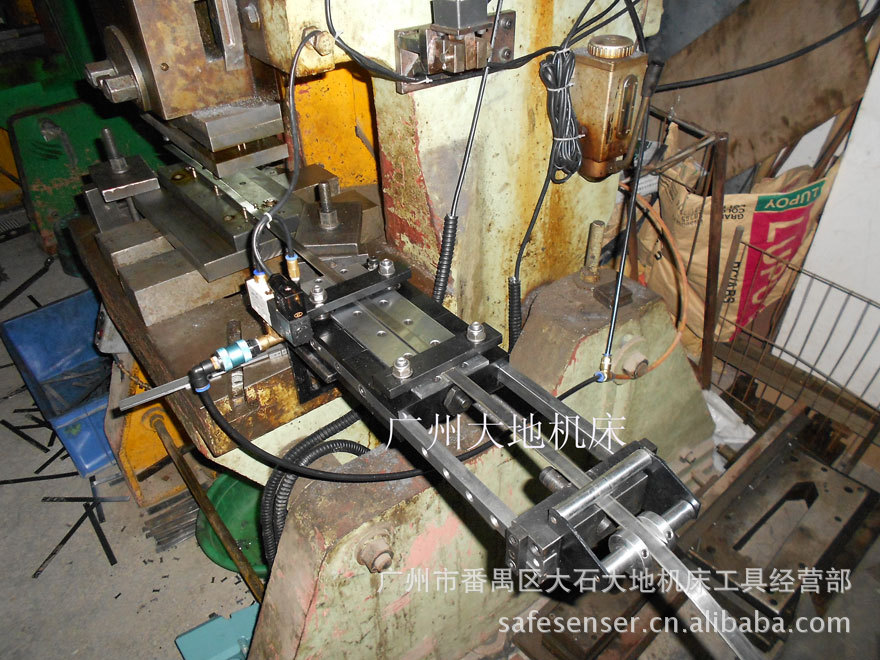

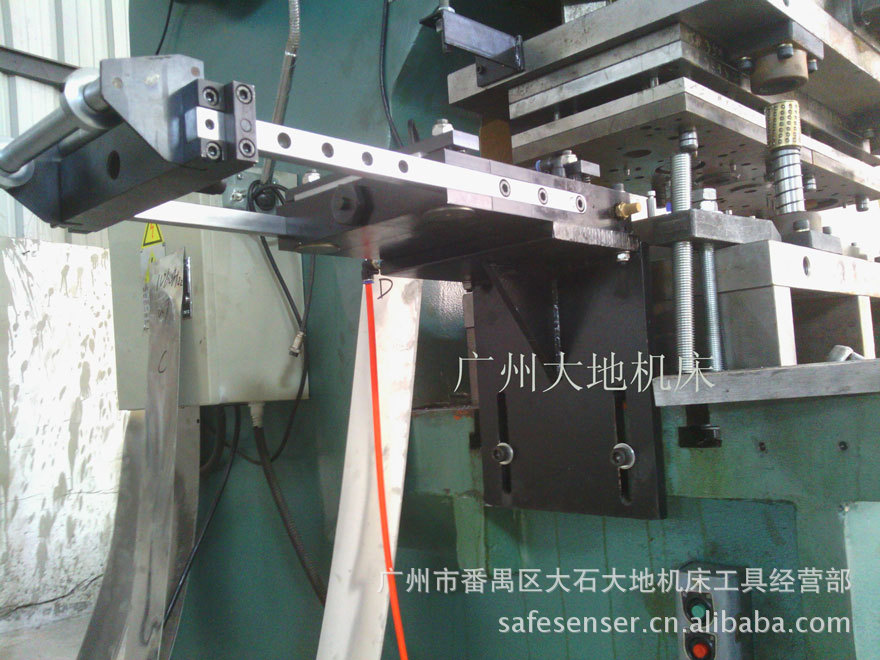

四、客户案例:
