CL21

           专用于电子镇流器、电子变压器、霓虹灯变压器、LED灯饰、ＨＩＤ安定器、汽车氙气大灯、频闪灯、舞台灯光、开关电源、电视机、摩托车点火器、机顶盒等。

本品用于耦合、滤波、镇流和计时电路中，广泛用于滤波、降噪和低脉动电路中。

金属化聚酯膜、环氧树脂包封、自愈性能好、可靠性高。

特点及用途：
　　特点： 以金属化聚特酯膜作介质和电极，用阻燃绝缘材料包封单向引出，具有电性能优良，可靠性

好，耐温高，体积小，容量大和良好自愈性能。
　　用途：本产品广泛使用于彩电、程控交换机、计算机、电话机、传真机及仪器、仪表电路中作直流脉

动、脉冲及低压交流功能作用。
技术指标：（IEC384-2 GB7335-87）：
1、使用温度：-40℃～+105℃
2、容量范围：10nF～22μF
3、允许偏差：J（±5％）；K（±10％）
4、额定电压：50/63V，100/160V，250V，
　　　　　　 400V，630V， （DC）
5、耐电压：1.6VR 2S（1.5VR5S）
6、　损耗角：
　　　　　 C≤2.2μF ≤0.013 10KHZ
　　　　 2.2μF＜C≤10μF ≤0.008 1KHZ
　　　　　 C＞10μF ≤0.010 1KHZ
7、绝缘电阻：
　　　　　 C≤0.33μFVR≤100V（10V）≥7500MΩ
　　　　　　　　　 　 VR＞100V ≥15000MΩ
　　　　　 C＞0.33μFVR≤100V（10V）≥2500S
　　　 　　　　　　　 VR＞100V ≥5000S

CL21金属化薄膜电容的详细介绍

金属化聚脂膜作电介质/电极卷绕而成，导线采用镀锡铜包钢丝单向引出，矩型阻燃塑料外壳和阻燃环氧树脂封装。

●塑料外壳封存装，尺寸一致性好

●优异的阻燃性能

●具有良好的自愈性能，可靠性高

●广泛应用于滤波、降噪和低脉冲电路

●适用于直流和VHF级信号的隔直流、旁路和耦合电路

金属化电容采用聚酯薄膜作介质，并用真空蒸发法将金属沉积在薄膜上作极卷绕而成，用绝缘材料包封，同向引出，电性能优良，适用于电子设备的直流和脉动等电路中。

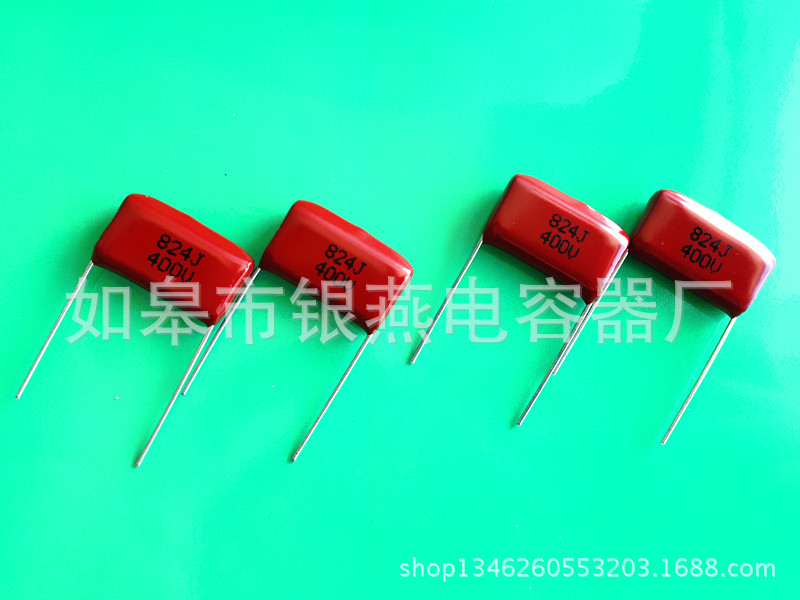

金属化聚酯膜直流电容器 CL21 METALLIZED POLYESTER FILMDC CAPACITOR
特点与用途：
特点：采用金属化聚酯薄膜作介质和电极，用阻燃材料包封单向引出，具有电性能优良，
可靠性好，耐温高，体积小，容量大和良好自愈性能。
用途：该产品广泛使用于彩电、程控交换视机、计算机、电话机、传真机及仪器、仪表电
路中作直流脉动、脉冲及低压交流功能之用。
Features：
CL21 is constructed with metalized polyester film as medium and electricode,out warpedandzsealed by flame-retardant dielectric,with high reliability,high temperature-resistance,small cubage,large capac-ity and good self-heatling property.
Largely used in color tv,program-controled exchange machine,computer,telephone.fox and the instrumental circuit for the purpose of DC,impulse and AC at low voltage.
技术要求：Specifications
1、使用温度 -40℃～+105℃
Operating Temperature
2、容量范围 10uF～10μF
Capacitance Range
3、允许偏差 J:(±5%);K:( ±10%);
Capacitance Tolerance
4、额定电压 250V,400V,630VDC
Rated Voltage
5、耐电压 1.6UR 2S(1.5 UR 5S)
Withstand Voltage
6、损耗角正切 ≤1.0%(20℃ 1KHZ)
Dissipation Factor
7、绝缘电阻 C≤0.33μF;≥15000 MΩ
Insulation Resitance C>0.33μF; ≥5000s
