紫外老化箱
部分、技术参数 WOEKING LABORATORY ENVIRONMENT
设备使用条件
1、环境温度：5℃～＋35℃（24小时内平均温度≤35℃）
2、环境湿度：≤85%R.H
3、操作环境需要在室温35度以下而且通风良好，机器放置前后左右各80公分不可放置任何东西； MAIN TECHNICAL FEATURES主要技术指标
设备用途： 采用能模拟紫外线的UV灯来再现不同环境下存在的破坏性光波，可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。 UV313型紫外线耐侯老化试验箱可用于新材料的选择、改变现有材料或评估材料组成变化后耐用性的变化试验，可以很好的模拟在不同环境条件下，材料暴露在紫外光下所产生的变化。 通过材料试样暴露在紫外线灯的光照及热辐射下进行老化试验.来评价在高温光源作用下某些材料的耐光、耐候性能.主要用于汽车、涂料、橡胶、塑胶、颜料、粘合剂、织物等.
1、外形尺寸（mm）：QYOV-313（550×1300×1380）
2、温度范围：50～85℃ 3、湿度范围：≥95%RH
4、温度波动度：≤±0.5℃
5、温度均匀度：≤±2.0℃
6、湿度波动度：+2%～-3% R.H
7、荧光灯型号：UV-A(315～400nm)、UV-B(280～315nm)任选
8、灯管功率：40W/支，
9、灯管总数量：8支
10、降雨时间：1～9999分钟，连续降雨可调
11、降雨周期：1～240分钟，间隔（断）降雨可调
12、喷水嘴孔径：Ф1.0mm（回水带超精细过滤器防止喷嘴堵塞）
13、淋雨水压： 0.12～0.15kpa
14、加热功率：1.5KW
15、加湿功率：2KW，
16、光照周期连续可调时间1～999小时
17、辐照度范围：0.1W～1W/㎡（设定辐照强度值后设备自动调光）
18、样品架与灯距离：50mm
19、试样尺寸：75*150*2MM
20、试样可放置数量：24位
满足标准及试验方法：
1、GB/T14552-93《中华人民共和国国家标准--机械工业产品用塑料、涂料、橡胶材料—人工气候加速 试验方法》中的a、荧光紫外线／冷凝试验方法
2、GB/T16422.3-1997 GB/T16585-96 相关分析方法
3、GB/T16585-1996《中华人民共和国国家标准—硫化橡胶人工气候老化（荧光紫外灯）试验方法》
4、GB/T16422.3-1997《塑料实验室光源暴露试验方法》等相应标准条款设计制造标准
5、符合国际测试标准：ASTM D4329、ISO 4892-3、ISO 11507、SAE J2020等现行紫外线老化试验标准。 CONSTRUCTIVE MAIN FEATURES箱体结构及主要特征
整体结构介绍

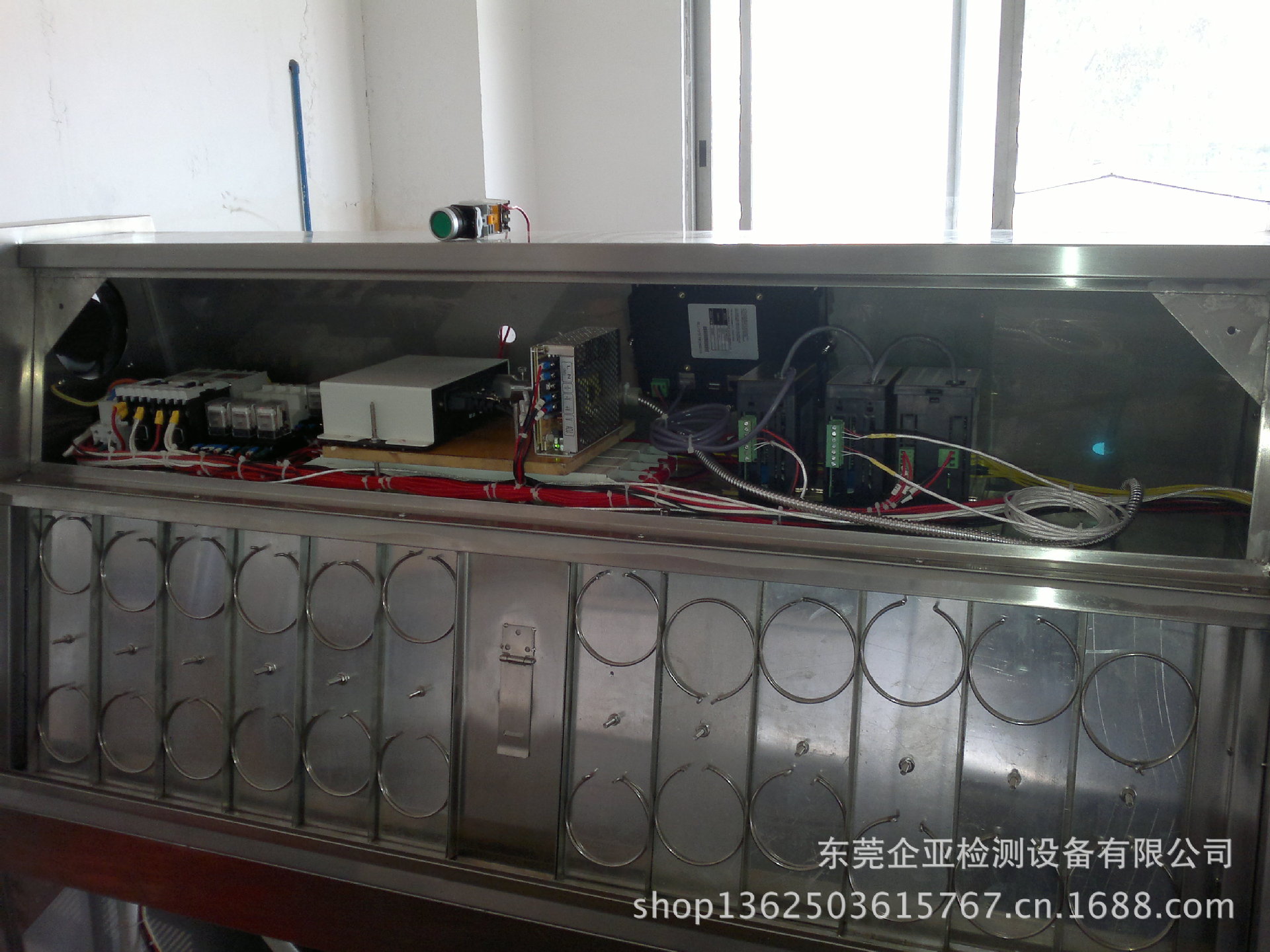

1、整个箱体外壳均采用不锈钢材质；试验室内壁材料为SUS304高级防腐蚀镜面不锈钢板，结构设计合理、制造工艺精良、内外表美观。（顶部为控制箱，采用先进设计。灯管维护与维修采用开启式更方便操作。）
2、门与内箱之间采用进口密封材料及独特的硅胶密封结构，密封性能好。
3、试验箱门结构：前后双门（向上开启）
4、箱内风道采用外新风循环系统，由轴流风机及风道组成，上出风、下进风箱内温度均匀，提高了 空气流量、加热和冷湿的能力，大幅改善了试验箱的温湿度均匀性。
5、黑板温度：双金属黑板温度计；
6、加湿方式：全不锈钢浅表面蒸发式加湿器；
7、加热系统: 全独立系统，镍铬合金电加热式加热器；
8、供水系统: 加湿供水采用水泵自动控制；
9、温湿度循环系统:采用特耐高温型低噪音长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度 对流垂直扩散循环；
10、淋雨系统：在工作室内部安装了8个喷头，由水泵自动供水；
11、辐照度的控制：可通过辐射仪自动控制调节功率得到所须辐照度（比手动计量方法准确，因为灯 管试验周期会有光衰而无法保证在一个较为准确的辐照度）；
12、面板直接显示当前灯管辐照度； 控制系统 本公司自行研发的智能辐照测量调节系统，包括16位真彩触摸屏控制显示界面和北京师大光电生产的辐照测量传感系统及专用光纤，
显示界面如下： （控制显示界面）
（1）自动显示当前辐照强度
（2）智能调节当前辐照强度至设定值
（3）动态显示降雨、辐照、转盘等相关功能的
（4）可编程控制，程序组100组，循环99次 （运行界面）；
? 温度测量范围（-90.00℃--200.00℃，误差±0.2℃）；
? 湿度测量范围（1.0--100%RH，误差<1%RH)；
? >通讯接口（RS232C/RS485，通讯最长距离1.2km[光纤可达30km]）；
? 程式编辑（可编100个程式，共用100段）；
2、感温传感器：PT100铂电阻温湿度测试器；
3、控制方式：热平衡调温方式；
4、电器控制主件：采用“施耐德”及“欧姆龙”元件； 安全保护装置
1、风机过热保护
2、超温保护
3、水泵过热，过流保护
4、其它还有漏电
5、缺水指示
6、故障报警后自动停机 电源及整机功率
1．额定功率：4.0KW
2．电源：AC220V±10%， 50HZ
? 整机噪音：≤70db ? 重量：260kg
? 随机附件
1．保险丝 3只
2. 湿球气象纱布 5块
3．操作手册 1份
4．保修卡 1份
第二部分、关键部件配置
关键部件选用介绍 项目 材料及结构 规格/型号 产地/品牌 箱 体 结 构 颜色 不锈钢色 箱体
外装材料：高级不锈钢板 SUS304 自制
内装材料：高级不锈钢板 SUS304
密封装置 采用高级密封材料及独特的硅胶密封结构，密封可靠，抗老化性好。
台湾订制 风道循环装置 外循环风道结构组成合理的送风循环系统 自制 轴流风机 φ100（mm） 台湾“尚煜” 加热装置 316L不锈钢加热元件 台湾订制 加湿装置 外置式加湿系统，做低温时烘干不需放水，容易实现低湿控制。
自制 加热元件：不锈钢加热管 温湿度控制器
程序容量：1～99个程序 TEMI990
控制系统： 每个程序可设置1～99步 单步时间最大99小时59分钟 10个程序链接，每个链接可包含6个程序 测温元件 温度传感器2只 PT100A 台湾“松启” 执行元件 固态继电器 SSR-40DA 台湾“杨明” 交流接触器 台湾“台安” 中间继电器 NY2NJ 日本“欧姆龙” 指示灯 电源、运行、停止、报警 TDLA16 日本“和泉” 光源系统： 光源 紫外荧光灯管 40w 美国“Qlab"其他 保护装置 电源过载保护、缺相保护和漏电保护装置 “欧姆龙” “DANFOSS”等 控制回路过载、短路保护装置 超温保护装置 缺水保护 设备定时运行保护装置 报警声讯提示 接地保护装置 供水装置 自动供水装置 自制
第三部分、售后服务 售后服务承诺
1、免费送货上门、安装调试、交货时负责对需方操作人员、维修人员进行现场培训；
2、供方在交货时提供控制软件备份及一定数量易损件备份；
3、在设备使用一年内供方实行三包（需方人为因素损坏除外）并终身维修，设备若出现故障供方在48小时内到现场维修。
4、设备保质期为一年，保质期内免费提供配件、维修，超过保质期供方提供优惠配件，享有终身维修待遇。
'
