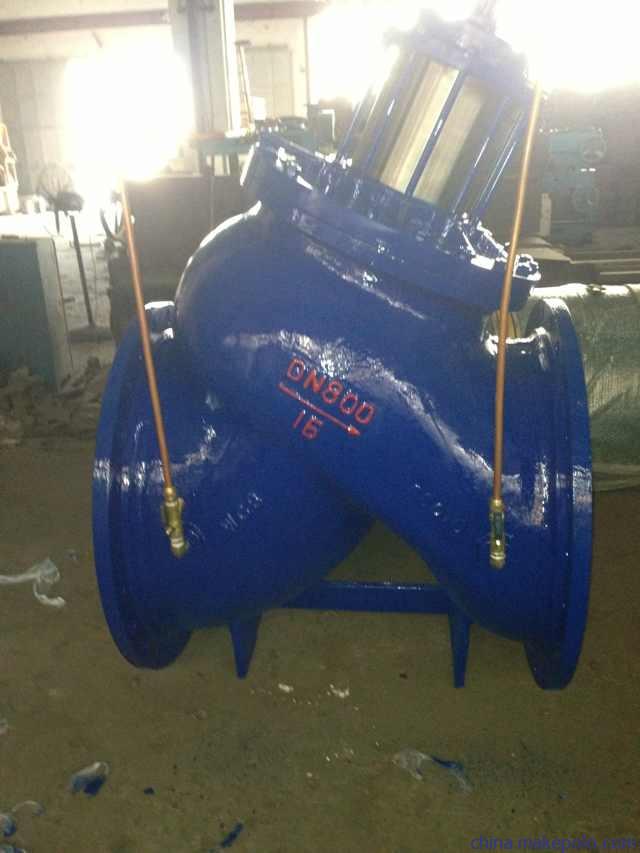

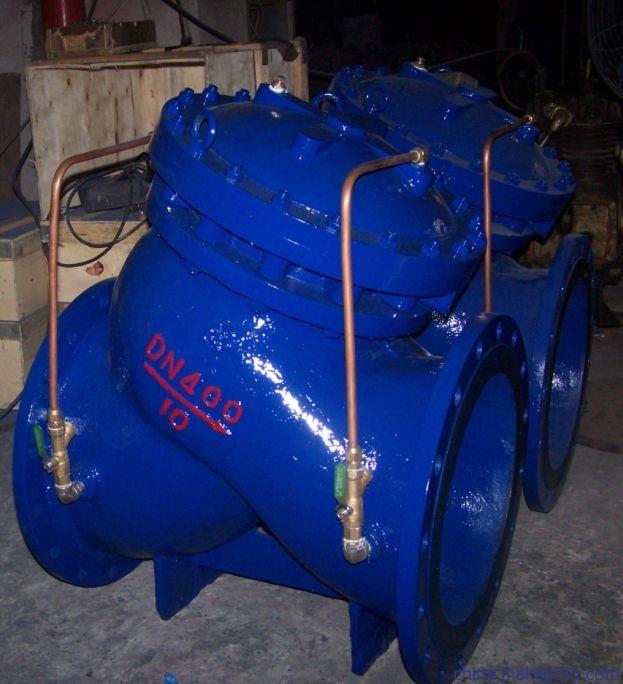

1、JD745X多功能水泵控制阀功能与用途
本阀用于高层建筑、消防、石化、水厂、电厂、治金、钢铁、化工、医药、电站等领域的输水、送水、取水、污水泵房及石油、化工的输送系统中。防止介质倒流、水锤和水击现象的智能型阀门，维护管线安全。该阀由电动阀、逆止阀、水锤消除器三种功能于一体，有效保护管线安全，运行平稳，使用寿命长，满足系统自动化要求。
2、JD745X多功能水泵控制阀产品的特点
JD745X多功能水泵控制阀的结构特点，多功能水泵控制阀由主阀和调节阀接管组成，阀体采用直流式阀体，主阀控制室为膜片和活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主控室的功能，实现了对书泵出口缓慢开启，全开、缓闭、截止等多功能控制，实现了一个阀门，一次性调节对水泵出口的多功能控制。
本产品接管系统采用调节阀控制，通过调节阀开度，可方便实现需要的各项参数，如主阀开启速度、缓闭速度等等。
3、JD745X隔膜式多功能水泵控制阀的工作原理
当水泵气动后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓慢开启，设定调节阀的开度可得到合适的主阀开启速度，当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力下快速关闭大部分开度，防止水倒流，余下开度由控制室上腔水压和下腔水压联合作用下缓慢关闭，关闭速度减慢形成了缓冲，防止压力增加。
4、JD745X隔膜式多功能水泵控制阀工作特点
防止水锤效果好，将缓开、止回速闭、缓闭消除水锤的技术一体化，防止开泵水锤和停泵水锤对供水系统的损害。
操作方便，无需为阀门另配电控系统，阀门随水泵的开启和停止自动并按顺利完成控制功能，通过设定调节阀开度得到合适的控制参数。
阀体采用全流道、直流式、流线型设计，水头损失小，节能效果好。
5、JD745X多功能水泵控制阀技术参数
|
公称压力(MPa) |
壳体实验压力(MPa) |
密封实验压力(MPa) |
调压范围(MPa) |
缓闭时间(S) |
最低动作压力(MPa) |
适用介质 |
介质温度（℃） |
|
1.0 |
1.5 |
1.1 |
0.09~0.8 |
3~60 |
≧0.07 |
水 |
0~80 |
|
1.6 |
2.4 |
1.76 |
0.15~1.4 |
6、JD745X多功能水泵控制阀主要零件
阀体，阀盖：铸钢、铸铁、球磨
密封O型圈：丁晴橡胶
弹簧：50CrvA
阀杆：2CR13
膜片：丁晴橡胶
调节阀，球阀：铜合金
过滤器：不锈钢
7、JD745X多功能水泵控制阀连接尺寸
|
DN |
L |
H |
D |
D2 |
d-n | ||||
|
|
|
|
1.0MPa |
1.6Mpa |
2.5MPa |
1.0MPa |
1.6Mpa |
2.5MPa |
1.6MPa |
|
50 |
203 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
|
65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
|
80 |
248 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
|
100 |
283 |
418 |
222 |
222 |
235 |
180 |
180 |
190 |
8-18 |
|
125 |
330 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
|
150 |
356 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
|
200 |
444 |
673 |
340 |
340 |
360 |
295 |
395 |
310 |
8-22 |
|
250 |
533 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
|
300 |
600 |
927 |
445 |
460 |
485 |
400 |
413 |
430 |
12-22 |
|
350 |
622 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
|
400 |
698 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
|
450 |
775 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
|
500 |
818 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
|
600 |
900 |
1660 |
780 |
840 |
|
725 |
770 |
|
20-30 |
|
700 |
980 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
|
800 |
1120 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
|
900 |
1220 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
|
1000 |
1320 |
2400 |
1230 |
|
|
1160 |
|
|
28-36 |
