【温馨提示】12V多功能遥控开关 学习型 1路 继电器负载250V10A 请勿超负载运行。控制板默认为点动状态，也可以自己通过跳冒更换状态，详细说明如下：
产品特点：
1、采用无线数字识别技术，每个开关各自独立密码，不会相互干扰。
2、无线射频遥控，无方向性，信号可穿越墙壁。
3、无需布线，节省布线成本，省时省力。
4、学习型 多功能，增配遥控器简单，可以自由选择点动 互锁 自锁

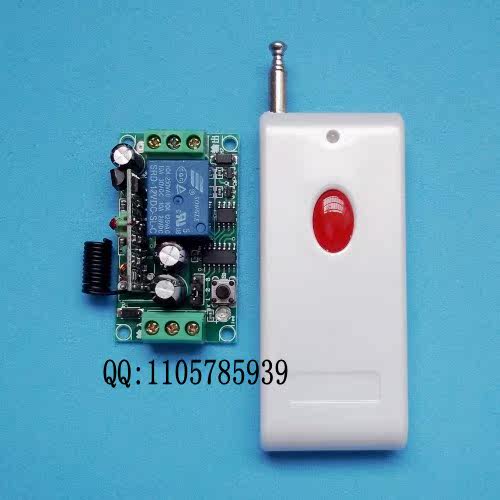

产品展示：
通过控制板上的黑色按钮使遥控器获得使用权限。所配遥控器为1键，支持点动状态或者自锁状态。
通过跳冒更换输出状态。在控制板背面标注了功能选择，如下图所示。
【状态解释】点动M4：按着A键 开， 松开后 关。互锁L4：按A键 开，按B键A关，B开。自锁T4：按一下A 开，再按一下A 关。
1-2：点动 2-3：自锁 空：互锁
IN+ IN-：接12V（区分正负极） 另外一端接口用来控制负载 NO(常开端) COM(公共端) NC(常闭端) 此款控制板背面备用的线路丰富 预留的线路方便用户改装。
下图适用于 控制与输入电压不同的用电器
此接线图适用于控制12V电器
提供1路无源开关，结构原理如下图所示。仅供参考。
加一元即可配个外壳
产品应用：
继电器控制电源的通断，通过无线遥控器控制实现用电器的运作。例如：家用电器的遥控（电灯的开和关等），安防领域（电磁锁等门禁 系统，监控设备，安防报警器等）
遥控器参数：
工作电压： 12V （佩带12V23A电池一枚）
频率：315MHZ
参考距离：1000米【此距离为空旷无干扰的理论距离，实际应用因使用环境的干扰有所减少，请按照标注的10%-30%来估算，谢谢合作】
编码类型：固定码
外形尺寸：85mm′37mm′16mm
接收板参数：
工作电压：DC 12V
频率：315MHZ
接收灵敏度：《-105 dbm
编码类型：学习按钮配对
PCB尺寸：54mm′31mm′18mm
参考操作说明：
在接收控制板上有一个S1的轻触开关，即配对按钮
增配遥控器:按一下学习键后松手，红色指示灯亮表示进入学习状态，按遥控器任意键发射信号，指示灯闪两次至灯灭表示学习成功。此时按遥控器按键，继电器动作。更改状态时，需要断电重启。
清码操作：在学习对码之前，需要先清除遥控器。具体操作为：按住学习键大约8秒，可见控制板的LED灯闪烁不停，再松手，表示清码成功。此时按遥控器按键，继电器不动作。
温馨提示：
支持2262/2264/2260/1527，振荡电阻不限， 4.7M最佳。可学习8个不同码遥控器，若学习第9个则第一个自动清除。
注意事项：
请注意用电安全！我们的服务对象是具有一定电子基础的客户,对于私自改 装或者操作不当造成模块和设备损坏，不在保修范围内,请谨慎操作。更多售后细则请点击售后服务
【注意】遥控类产品，最让人困惑的就是实际遥控距离，会受很多因素影 响，比如：遥控端电力是否充足，遥控器对地高度，中间是否有障碍物，天气情况，是否有同频干 扰，周围是否有产生干扰的电器，接收器的灵敏度，安装位置等等！一般实际距离按照标注的三分 之一或者更少来估算，请以实践为准！这点做开发朋友的要注意，以免产生不必要的麻烦！
