清华王牌3D空气能热水机组工作中蒸发器是吸热部件,低温工作物质通过翅片管吸取空气中热量,由液态成为气态;然后经过压缩机,工作物质由低温气体变为高温气体,排到冷凝器中;冷凝器是放热部件,在冷凝器中工作物质放出热能变为液态,同时放出的热能可以将水加热,达到制热的目的;之后液态工作物质经过膨胀机构节流后温度降低,再次在蒸发器中吸收空气能量,如此往复循环工作。清华王牌3D空气能热水机组中加热水的主要热源来自于空气,消耗的电能只用于驱动压缩机工作,促使冷媒循环运动,不像常规电热水器那样用电直接来加热水,所以同等制热水量状况下耗电量很少。
清华王牌3D空气能热水机组主要由压缩机,蒸发器,冷凝器,膨胀机构和控制器等部件组成。
清华王牌3D空气能热水机的适用范围:
可满足工厂、学校、宾馆、酒楼、医院、美容院、洗浴中心及热水需求较大的单位,为用户提供源源不断的生产生活热水以及海产品、蔬菜脱水、果蔬、果脯、肉制品、肠衣、烟叶、皮革、香菇、干果、蚊香、贡香、布料、衣物、粮食谷物、挂面、腐竹、肥料、药品、中药材、纸品、木材、种子、污泥、牧草、烤烟、粉煤、煤泥、褐煤等的烘干。
清华王牌3D空气能产品特点:
节能高效:从空气中吸取大量免费热量来制造热水,其能效比(COP)一般在4-6之间。也就是说消耗1度电可以产生2-6度电的热量。运行费用只需传统电热水器的1/4左右。燃油,燃气热水器的1/2-1/3.并可为用户设计分时段工作,利用谷电及午间加热等模式,更加体现节能效果。
环 保:与传统热水设备的加热方式不同,只是利用少量电能驱动工作物质,吸收空气中热量,加热生活用水;在运行过程中无任何废气,废水,废渣排放。
安 全:加热时水电分离。与传统的电。燃料加热方式不同,从根本上消除漏电,干烧,燃料泄漏引起的火灾,爆炸及煤气泄漏,毒等安全隐患。
灵 活:机组结构紧凑轻巧,无需专用机房,安装灵活;简单的管路系统,安装,维护轻松简便。
方便舒适:采用微电脑智能控制,制热,供水,补水,全自动运行,无需专人值守,并可实现远距离遥控操作。可根据个人喜好,提供稳定适宜的恒温热水,不再受水压,水量的影响,不再怕用水忽冷忽热。
3D空气能家用系列规格参数:
型号 | KKF85 | KF128 | KF170 | KF255 | KF425 |
厂家代码 | JYRS-010F | JYRS-015F | JYRS-020F | JYRS-030F | JYRS-050F |
电源规格 | 220V/50 | 220V/50 | 220V/50 | 220V/50 | 380V/50 |
额定功率(KW) | 0.99 | 1.35 | 1.8 | 2.6 | 4.8 |
额定电流(A) | 4.6 | 6.1 | 8.3 | 12.0 | 7.4 |
额定制热量(KW) | 3.6 | 5.4 | 7.2 | 9.8 | 16.3 |
产水量(L/h) | 85 | 128 | 170 | 255 | 425 |
出水温度 | 额定出水温度55℃,最高60℃即可 | ||||
环境温度要求 | -5℃~43℃ | ||||
运行噪音(dB) | ≤39dB(A) | ≤42dB(A) | ≤45dB(A) | ≤50dB(A) | ≤55dB(A) |
防护等级 | 1PX4 | ||||
防触电类型 | 1类 | ||||
外形尺寸(mm) | 610*490*250 | 780*540*260 | 780*540*260 | 890*710*380 | 830*1260*310 |
机组重量(Kg) | 28 | 38 | 42 | 52 | 93 |
选配水箱容量 | 100-200 | 100-260 | 150-320 | 200-500 | 320-600 |
安装示意图:

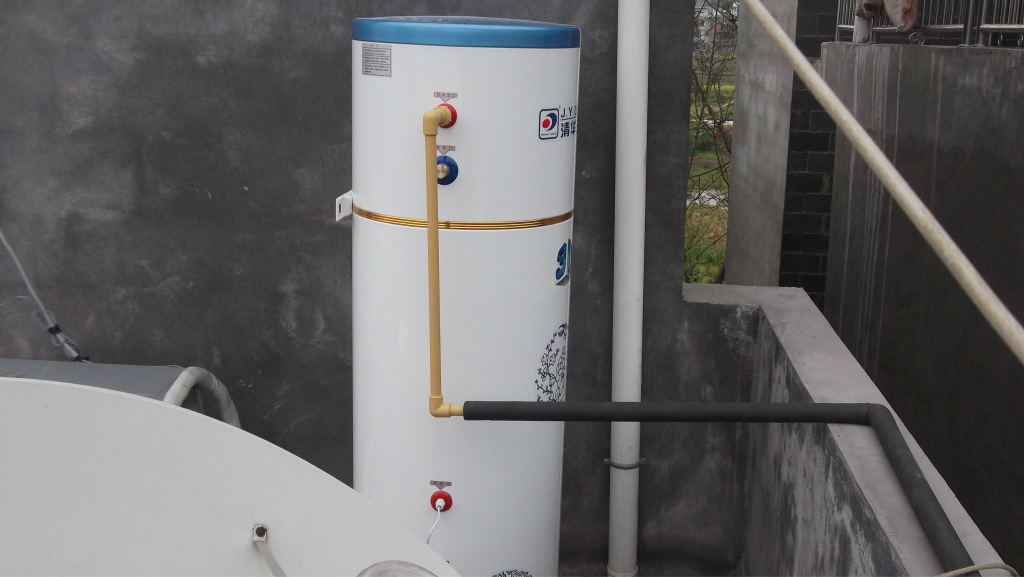

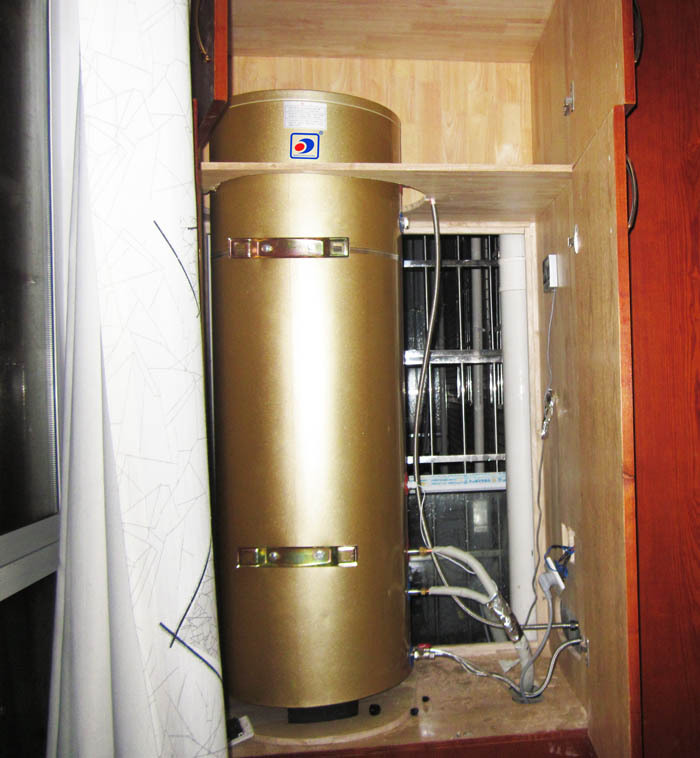

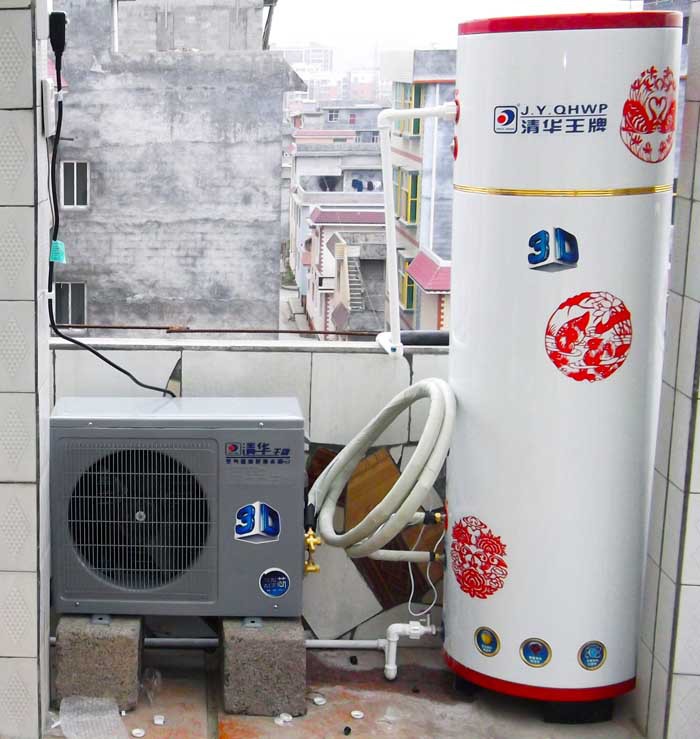

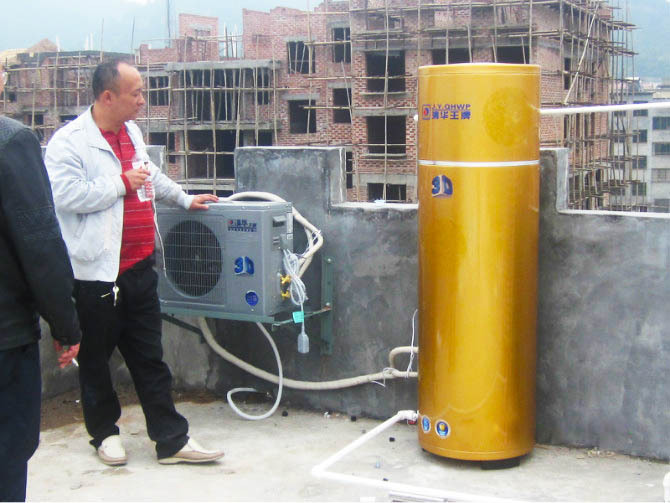

家庭安装图片:





空气能与传统热水器【经济对比】:
清华王牌3D空气能热水设备与传统热水设备运行费用对比:
现在以每天加热一吨水,初始水温15度,温升40度,干球温度20度,湿球温度15度为例计算
项目 | 3D空气能热水器 | 燃气热水器 | 燃油热水器 | 电热水器 |
能源种类 | 电能 | 石油气 | 柴油 | 电能 |
环境影响 | 无污染 | 轻微污染 | 严重污染 | 无污染 |
单价 | 0.64元/度 | 12元/M3 | 5775元/吨 | 0.64元/度 |
燃气料热值 | 860千卡 | 25800千卡 | 10300千卡 | 860千卡 |
热转化效率 | 380% | 80% | 80% | 95% |
单位热水费用 | 7.84吨 | 23.2吨 | 28.1 | 31.5 |
安全因素 | 无隐患 | 有爆炸危险 | 有爆炸危险 | 有漏电危险 |
使用寿命 | 10年以上 | 6-7年 | 5-6年 | 5-6年 |
维护 | 全自动 | 专人操作 | 专人操作 | 有人操作 |
注:实际计算应以当地价格为准,上述计算数据仅为参考
清华王牌3D空气能热泵热水机与太阳能热水器综合对比:
| 太阳能热水器的特点 | 清华王牌3D空气能热水机的特点 |
运行费用 | 日照强时免费,日照温度低或阴雨天时,产水量不够或者不产水,依靠电加热辅助加热。长江流域全年至少120天完全使用电加热,电加热运行费用是空气能热泵热水机组的4倍,相当于空气能热泵热水机使用480天的费用。 | 平均效率可达300%-500%,全年运行费用少,只相当与带电辅加热太阳能热水系统运行费用的60%-100%. |
安全性 | 电加热置于水中,有漏电,干烧等危险 | 采用水电分离设计,杜绝漏电等现象 |
稳定性 | 在夏天暴晒下,真空集热管中温度常达80度以上,易结垢,降低换热效率,一般两年后换热效率明显下降,供水不稳定。 | 温度精确控制在60度,快速动态换热,结垢率低,能长期稳定供应卫生热水。
|
设备安装 | 设备占地面积大,受场地限制;必须安装于太阳能热水器同等功率的辅助加热装置(一般是电加热),以备在阴雨天或者日照温度低的时候使用,设备利用率低,初期投资高。 | 占地面积小,适应各种场所安装要求;一套设备,一年四季,全天候稳定运行,设备利用率高,初期投资低。 |
适用性 | 热水产量受天气影响大,且水温波动大,很难稳定供水;模式单一固定。 | 可根据用户实际需求灵活设计,对系统进行开放式管理,可根据调节运行参数。在-10度~43度环境温度下都能稳定高效运行。 |
