Q641H-40P|Q641W-40P气动不锈钢球阀，江苏海航美标球阀阀门厂，美标球阀-品牌厂家，价格

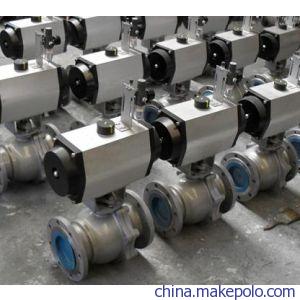

Q641H-40P气动球阀
特点及用途 该球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻也相当小。
2、止推轴承减小阀杆摩擦小矩，可是阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹药性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，故球阀的使用寿命长。
6、夏装式杆阀和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
.jpg)
性能规范
公称通径DN(mm) | 50-1200 | 公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 公称压力(MPa) | 强度试验 | 2.4 | 3.8 | 6.4 | 密封试验 | 1.8 | 2.8 | 4.4 | 材料 | 材料代码 | C | P | R | 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18N12M02Ti | 碟版 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12M02Ti | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12M02Ti | 密封圈 | 增强聚四氟乙烯 对位聚苯 | 填料 | 聚四氟乙烯 柔性石墨 | 适用工况 | 适用介质 | 水、蒸汽 | 硝酸类 | 醋酸类 | 适用湿度 | -28°C-300°C | 执行器 | 型号 | GT或AW系列 | 气源压力 | 0.3-0.7MPa | 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 实验检验 | GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 |
安装尺寸表
公称通径DN(mm) | 尺寸(mm) | 执行器型号 | 1.6MPa | 2.5MPa | 4.0MPa | L | D | D1 | b | Z-D | L | D | D1 | b | Z-D | L | D | D1 | b | Z-D | 1.6、2.5MPa | 4.0MPa | 15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | GTD-52 | GTD-63 | 20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 105 | 75 | 16 | 4-14 | GTD-63 | GTD-63 | 25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 115 | 85 | 16 | 4-14 | GTD-63 | GTD-83 | 32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 135 | 100 | 18 | 4-18 | GTD-83 | GTD-83 | 40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 145 | 110 | 18 | 4-18 | GTD-83 | GTD-83 | 50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 160 | 125 | 20 | 4-18 | GTD-83 | GTD-110 | 65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 180 | 145 | 22 | 8-18 | GTD-110 | GTD-110 | 80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 195 | 160 | 22 | 8-18 | GTD-110 | GTD-127 | 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 230 | 190 | 24 | 8-23 | GTD-127 | GTD-160 | 125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 26 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | GTD-160 | GTD-190 | 150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | GTD-190 | AW17 | 200 | 457 | 335 | 295 | 26 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 | AW17 | AW17 |
|
订购须知：
1、询价前须提供以下信息
①产品名称 ②型号 ③口径
④压力 ⑤阀体材质 ⑥连接方式
⑦传动方式 ⑧使用温度 ⑨是否带附件
2、若已经由设计单位选定我海航阀门公司的型号，请按产品型号直接向我海航司销售部订购。
3、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的海航阀门专家为您审核把关。
