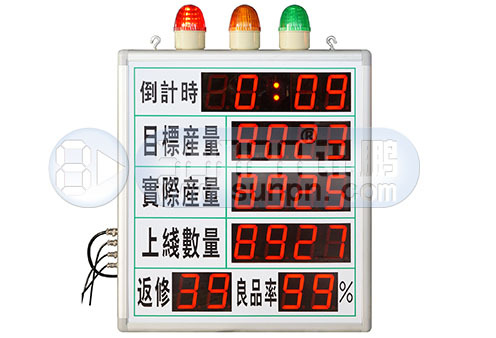

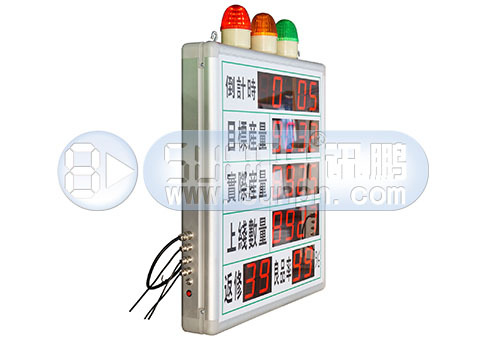

产品规格:520mm*625mm*90mm
显示尺寸:3寸
边框材质:银色铝合金
控制方式:红外遥控器
看板功能简述：
1.当前时间隐藏于程序内部,自动运行，可遥控编辑修改;
2.倒计时为节拍时间，循环倒计，通过遥控器编辑修改；
3.目标产量根据遥控设置的节拍时间自动递增，固定显示则把节拍时间设置为0;
4.实际产量通过按钮计数累加,可遥控设置步进长度;
5.上线数通过按钮计数累加,可遥控设置步进长度;
6.返修通过按钮计数累加,按钮触发一次不良数加一;
7.良品率=（实际-返修）/实际*100%,自动计算；
8.警灯控制：
当实际产量﹤目标产量时，亮红灯；
当实际产量≥目标产量时，亮绿灯；
黄色警灯通过遥控器设置实际产量比目标产量的差异值来控制：
当实际产量比目标产量小于或等于设置的差异值时，亮黄灯。
9.可设置12个工作时间段；
10.看板预留485通讯；

一、编辑数据（目标、实际、上线、返修）
①　按【Edit】进入，此时光标在目标栏闪烁；
②　按【F1】【F4】,上下切换闪烁菜单；
③　闪烁菜单处，通过数字键输入数据；
④　按【ENTER】，保存数据并退出；
⑤　按【ESC】，取消本次操作并退出；
注：良品率=（实际-返修）/实际*100%。
二、一键清零
①　按【Del】，清零项处于闪烁状态；
②　按【ENTER】，清零，保存数据并退出；
③　按【ESC】，取消本次操作并退出；
④　编辑数据时按【Del】也可单独清零。
三、暂停
①　按【Stop】,良品率处于闪烁状态；
②　再按【Stop】，取消本次操作并退出；
注：按暂停键后本机不工作，不能计数。
四、设置时间
①　按【Time】,进入设置，光标在计划栏闪烁；
②　按【F2】光标向左移动；
③　按【F3】光标向右移动；
④　闪烁菜单处，数字键输入数据；
⑤　按【ENTER】，保存数据并退出；
⑥　按【ESC】，取消本次操作并退出；
注：输入无效时间将自动恢复当前有效时间，
依次输入的为年、月、日、时、分、秒。
五、软关机
①　正常显示下按【ESC】，可以进入软关机。
六、设置工作时间段
①　按【ESC】,进入软关机状态；
②　再按【Speed】，进入时段设置状态；
③　按【F3】,切换到下一个时段查阅或设置；
④　按【F2】,切换到上一个时段查阅或设置；
⑤　设置完毕后，按【ENTER】，保存数据并退出；
⑥　按【ESC】，取消本次操作并退出；
⑦　按【Model】，可以打开或者关闭时间段；
例：0000 2359表示起始时间为00点00分，结束时间为23点59分
目标产量显示起始时间，实际产量显示结束时间。
上线数两位显示时间段个数可设3个时间段
在时间段以外进入休息状态，不能计数。
七、设置步进（实际、上线）
①　按【Step】,此时光标在实际产量栏闪烁；
②　按【F1】【F4】，上下切换闪烁菜单；
③　闪烁菜单处，通过数字键输入数据；
④　按【ENTER】，保存数据并退出；
⑤　按【ESC】，取消本次操作并退出；
例：在此状态下，
输入0001表示 步长=1，计数时，每计一次，数量加1；
输入0005表示 步长=5，计数时，每计一次，数量加5。
八、设置差异值
①　按【Model】，进入设置，光标在目标产量处闪烁；
②　闪烁菜单处，数字键输入数据；
③　按【ENTER】，保存数据并退出；
④　按【ESC】，取消本次操作并退出；
注：此差异值参与警灯控制：
当实际产量﹤目标产量时，亮红灯；
当实际产量≥目标产量时，亮绿灯；
当实际产量比目标产量小于或等于设置的差异值时，亮黄灯。
九、设置倒计时间
①　按【Speed】,进入设置；
②　闪烁菜单处，通过数字键输入数据；
③　按【ENTER】，保存数据并退出；
④　按【ESC】，取消本次操作并退出；
例：在此状态下，输入01：00表示理论上生产一个产品需1分钟。
输入完后自动循环倒计，为0时目标加1；
倒计时设为00：00，目标则固定不变。
十、设置本机ID
①　按【ESC】,进入软关机状态；
②　按小数点【.】光标在目标产量栏闪烁；
③　闪烁菜单处，通过数字键输入数据，最大可设置255；
④　按【ENTER】，保存数据并退出；
⑤　按【ESC】，取消本次操作并退出。
十一、复位参数
①　按【Esc】,主机处于关机状态；
②　再按【Space】,主机处于全闪状态；
③　按【ENTER】，复位数据并退出；
④　按【ESC】，取消本次操作并退出；
注：复位参数是步进长度，倒计时，工作时间段，
都归到出厂设置；工作时间段出厂时默认为关（OFF）。
