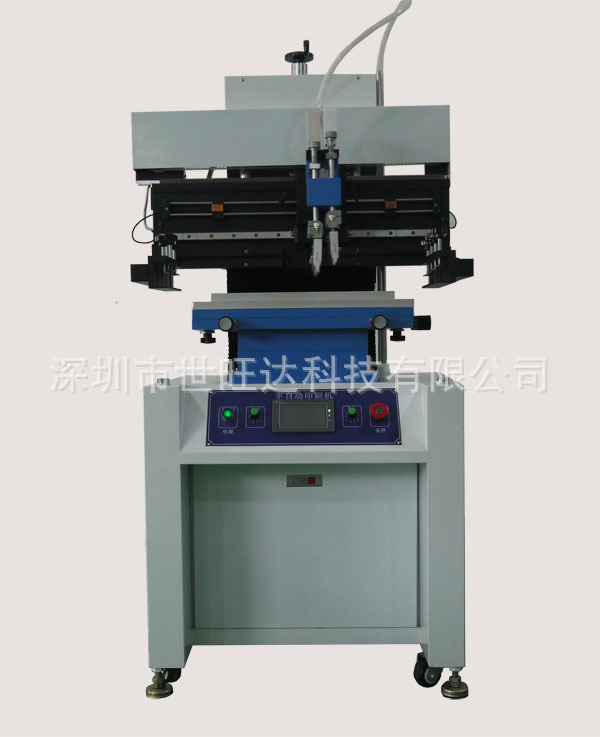

半自动锡膏印刷机
品牌：世旺达
型号：YS-250
形式：电动
电源电压：220V
产品说明：采用进口电动式刮印机构，配合变频器控制运动，精密直线导轨，运行速度稳定均匀；触控人机界面操作画面，直觉式操作，简单易懂，并能显示各项数值，方便作产量安排；电控系统采用PLC架构，稳定耐用，并能配合特殊制程作动作修改；组合式印刷台板、具有固定沟槽及定位针，安装调节方便，适用于单双面版的印刷，校板方式采用钢网移动，并结合印刷台（PCB）的X、Y、Z方向校正调整，方便快捷配有脱膜功能，脱膜时间可调。
半自动锡膏印刷机设备参数及功能：
描述
SMT生产线专用PCB板锡膏刮印设备
设备类型
锡膏印刷类设备
印刷精度
±0.01mm
电路板的印刷时间
约10秒或用户指定
电源及电负荷
AC220V±20V（50/60Hz）单向最大300伏安
气压
0.4～0.6Mpa
气流量  最多18升/分钟
工作周围温度  0～55℃
工作周围湿度  20～85％
抗干扰
电压杂讯：1000Vp-p、波宽1us、1分钟
耐振动  10～25Hz振幅0.075分钟
耐电压  AC端子对地1500VAC，1分钟
使用环境
无腐蚀气体和粉尘的环境
允许瞬时停电
小于20ms
接地
第三种接地
规格参数 Spdcification Parameter
YS-250
Model
L
印刷台面积L*W  450*350（mm）
PCB尺寸（mm）  80×50-460×350
台面高度（mm）  950±20(std.)
印刷时间 10sec(或用户指定)
基板厚度  0～10mm(机械调整)
印刷间距  0～3mm(机械调整)
脱模速度 0.1～1mm/sec（气压调节）
脱模间距  1～3mm(感应器调整)
使用电源  AC220V±20V，1∮50/60Hz
最大消耗功率  0.3kw
最大耗气量  15L/min
工作气压  4～6kg/cm2(0.4～0.6Mpa)
设备外观尺寸  900（L）*680（W）*1650（H）
适应钢网尺寸（mm）  370-470～500-700
MachineWeight(Kg)  160KG
