JRC-A水膜除尘器

一、结构与原理
   整体式水膜脱硫除尘器主要由主筒体、上部注水槽、下部溢水孔、清理孔等组成，其工作原理是：含尘气流通过进口烟道进入筒体。筒体是一个圆形筒体，水从除尘器上部注水槽进入筒内，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走。在筒体底部封底并设有水封槽以防止烟气从低部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体，通过筒体上部锥体部分引出，从而达到除尘目的。如在循环池中加入碱性水，可起到脱硫效果。

二、特点
   整体式水膜脱硫除尘器的特点，造价低，安装方便，重量轻，降低了除尘器的价格，是用户理想的锅炉配套产品。
1、外部采用钢制结构，杜绝了漏水渗透，密封性能好，可以整体出厂，安装方便。内部采用天然花岗岩，经机械加工成圆形弯板，整体结构光滑平整。中间用耐酸胶泥灌缝。有耐腐蚀，耐磨损，耐高温的特性。
2、进口采用嵌入式连接，一般钢板按进口尺寸制作插入100mm，四周用石棉绳填缝，出口配法兰并提供法兰尺寸，安装时法兰对接处用石棉绳填缝，严防漏风，影响除尘效果。

三、主要技术性能和参数
除尘效率：≥98%
脱硫效率：≥80%
进口烟速：18~22m/s
出口烟速：16~20m/s
捕滴器筒体上升烟速：3.5~5.5m/s
溢流槽静压：2~5mmH2O
筒体阻力：70~120mmH2O
水汽比(a)：0.12kg/m3
耗水量G水（kg/h）：G水=a×Q a为水汽比Q为每小时处理烟气量m3 /h
除尘后烟气温度：50~80℃

四、安装步骤

1.在制定位置处进行地面处理做基础。基础尺寸以基础布置图为准。

2.水膜除尘器按一节一米制作，现场吊装。按设备编号1、2、3、4、5、6等依次由下而上对称平齐安装。即编号1放在地平基础上，2放1上，3放2上依次安装。安装要求：筒体圆径内外上下对齐。第一节放在地平基础上要水平，节与节之间要抹耐酸水泥，抹要平整、严密、无缝。吊装时应有两人扶正筒体慢慢放下，保证节与节之间垂直（可以用线锤吊直）。

3.耐酸泥胶配比：先把耐酸胶泥氟硅酸钠干拌均匀，气温在10度一下，比例为25：2、气温10度以上50：3后加入玻璃水调和，干拌与玻璃水比例为10;3.因耐酸胶泥易干，故应用多烧拌多少。

4.在水槽上方安装环形水管，环形水管以能深入水槽进水孔内，约深50。可用软管链接，进水口必须用胶泥抹平，抹严，确保不漏风、漏水。环形水管有一主进水管口，其和循环水管5.在第二节安装结束后，四周应该搭好脚手架，在最后一节安装前一人必须用梯子进入筒体抹平接缝。

相接、循环水管、水泵等可参照基础布置图，根据现场地形而定。

6.循环清理沉淀池可参考基础布置图根据现场地形而定。但是必须有反应池、沉淀池和清水池。

7.出口配法兰并提供法兰尺寸，安装时法兰对接处用石棉绳填缝，进口采用嵌入式接管，一般插入100mm,四周用石棉绳填缝，严防漏风，影响除尘效果。

8.整体安装完毕后，必须测试水泵运行，有无异常现象。

9.每个法兰连接处都要用石棉绳填缝，严防漏风，影响除尘效果。

10.风管链接后，除尘器至引风机的风管应用保温材料保温以保证引风机不带湿，延长引风机使用寿命。

五、运行维护
1.运行前应在水池中加满清水，并向除尘器供水至溢流口有水溢出，检查质量是否符合要求，供水系统畅通、排灰口水封严密不漏。
2.运行前，应先开引风机，再向供水系统供水，停炉时，应在关闭引风机前停止向系统供水。
运行中，筒体绝对不允许断水，定期检查溢流槽是否畅通，同时要经常观测烟温情况及烟气阻力情况。
3.定期清理沉淀池中的积灰，尽量保持循环水的清洁度。
4.要求脱硫效率在80%以上的，必须定时定量在循环水池中加入碱液，使循环水中的PH值保持在9以上，使沉淀池中含酸性废水和加入的碱水中和沉淀过滤后可循环使用。
5.如除尘器长时间停止运行或运行时上部水槽出现泛水现象，则应向水槽提供清洁水源（如自来水）冲刷一小时左右，以便清除水槽内的积灰。

水膜脱硫除尘器外形尺寸

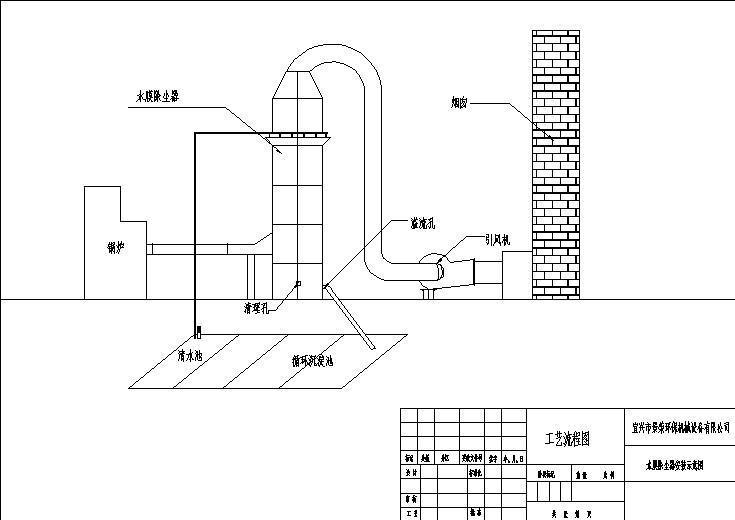

六、工艺流程
