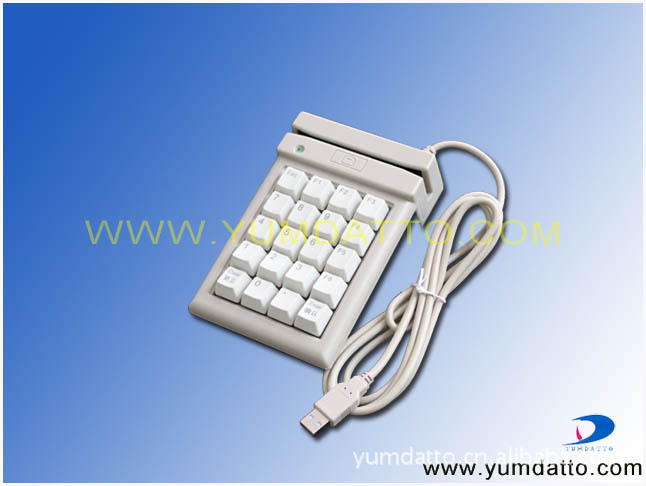

YD-700系列刷卡查询键盘简介

一  基本说明

   YD-700系列刷卡查询键盘是集磁条(卡)、密码键盘于一体，专供金融界柜台自助交易查询、证券自助查询、商业自助查询用途开发的高科技产品，可读取磁卡和存折的磁条信息，同时亦可提供语音提示；形成其独立的使用风格。

二、基本参数

磁条标准（Tape standard0）: ISO7811/2

读取字符数: 第一磁道（TK1）: 79个字符

第二磁道（TK2）: 40个字符

第三磁道（TK3）: 104个字符

磁头寿命（headlife）：大于1000000次

刷卡速度(card feeding speed) ：10－120cm/s

电源（Power suppl）：

不需要额外电源，由主机或终端接口供电。

   工作环境（Environment）：

               工作(Operation)：0-50℃ 20-90%RH

               存储 (Storage)：-20-70℃ ﹤90%RH

三、通讯

YD-710系列

RS232接口：EAIRS-232C异步，半双工

YD-720系列

键盘仿真接口：IBM PC/XT/AT键盘口通讯

YD-740系列

提供USB接口

四、 机型选择

1  YD721  磁卡(TK1)+密码键盘

2  YD722  磁卡(TK2)+密码键盘

3  YD723  磁卡(TK1+TK2)+密码键盘

4  YD724  磁卡(TTK3)+密码键盘

5  YD726  磁卡(TK2+TK3)+密码键盘

三  DIP开关设置(必须在断电情况下才有效)

    SW1  选择主机类型    ON/OFF-XT/AT主机

    SW2  选择CR (回车)   ON/OFF-无/有

    SW3  选择接大键盘    ON/OFF-无/有

    SW4  选择SS&ES (起始码&结束码)

                        ON/OFF-无/有

    出厂设置：OFF  OFF  OFF  OFF
