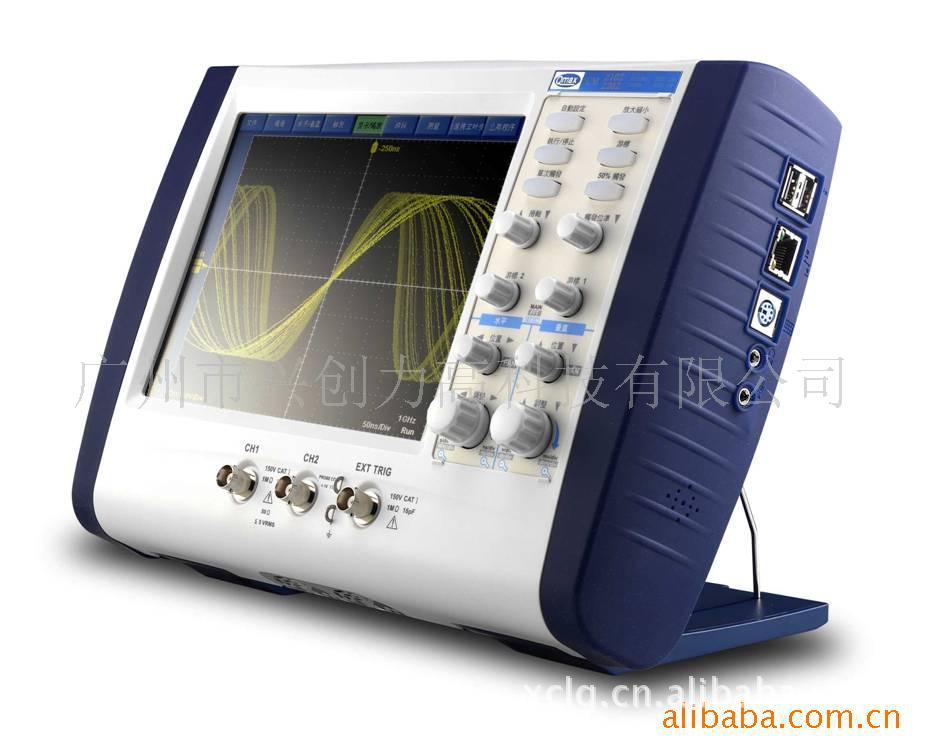

特价批发 台湾微米 UM2102 100MHZ 数字示波器

垂直系统 | |
模拟带宽(-3dB) | 100MHz(UM2102) |
输入通道 | 2 |
上升时间@50Ω | 1.75ns |
输入阻抗 | 1MΩ±1%(13pf标准值),50Ω±1% |
灵敏度 | 2mV/p~10V/p(1MΩ);2mV/p~1V/p(50Ω) |
输入耦合 | 1MΩ:AC、DC、Ground;50Ω:DC、Ground |
带宽限制 | 20MHz(-3dB) |
垂直分辨率 | 8bits |
直流精度 | ±5% |
最大输入阻抗 | 1MΩ;150Vrms,CAT I 50Ω:5Vrms,CAT I |
偏置范围 | 2mV/p:±60mV;5mV/p:±150mV;10mV/p:±300mV;20mV/p: ±600mV;50mV/p:±1.5V;100mV/p:±3V;200mV/p:±6V;500mV/p:±15V; 1V/p:±30V;2V/p:±60V;5V/p:±150V;10V/p:±300V |
| |
水平(时基)系统 | |
主时基范围 | 2ns/p~10s/p |
显示方式 | 单视窗,双视窗,滚动模式,X-Y模式 |
时基精度 | 25ppm |
延迟时基范围 | 触发前延迟最大1个画面:触发后延迟最大1000个画面 |
| |
采集系统 | |
单次采样速率 | 每通道:1G Sa/s |
最大等效采样率 | 10G Sa/s |
最大存储深度 | 250K/CH(UM2102) |
取样方式 | 峰值检测、普通方式、包络方式、平均方式 |
平均次数 | 2~1000次 |
| |
内触发 | |
内触发源 | CH1,CH2 |
触发方式 | 自动,正常,单次,边缘触发,脉宽触发,矮波触发,视频触发 |
触发范围 | ±5 p |
触发耦合 | DC,AC,低频抑制(80kHz),高频抑制(30kHz) |
| |
外触发 | |
EXT | ±500mV |
EXT/10 | ±5V |
| |
测量参数 | |
电压 | 幅值、最大值、最小值、顶端值、底端值、峰-峰值、平均值、均方根值、过冲、欠冲 |
时间 | 频率、周期、上升时间、下降时间、正脉宽、负脉宽、占空比、面积、延迟时间、相位 |
光标 | 垂直、水平、追踪 |
数字运算 | 加、减、乘、除、快速傅立叶变换 |
内插 | SinX/X 或 线性 |
