应用范围

      GZDW系列直流电源柜适用于10～500kV变电站、发电厂和高层建筑、住宅小区等的配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所。

    本产品符合ZBK45017-90《电力系统用直流屏通用技术条件》、DL/T459-2000〈直流电源屏（柜）订货技术条件〉和LS（W）30-40JT〈微机控制直流电源柜技术条件〉等标准的技术要求，产品质量达到国内领先水平。

 本产品充电装置可用高频充电模块和相控充电机。

 本产品微机控制器可用PLC控制器型和单片机型。

使用环境条件

       环境温度：-10℃～＋45℃；

        海拔高度：不超过2400m；

        相对湿度：日平均值不大于95％，月平均值不大于90％；

        地震烈度：不超过8度；

        没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

       微控制器抗噪声：1000V 1µS脉冲1分钟。

技术参数

 交流输入电源为两路三相四线制的主供和备用电源。额定输入电压：三相交流四线380V±10%, 频率50Hz±5%

 雷击保护： 高于2000：1。

 额定输出直流电压： 110V、220V。

 额定输出电流： 5-200A

 蓄电池额定容量： 10-3000AH

 功率因素：≥0.9

 电流调节范围：0-100%Ie

 稳压精度：≤0.5%

 稳流精度：≤0.5%

 纹波系数：≤0.1%

 均流度：≤5%

 整机噪声： <55dB。

 工作方式：连续工作。

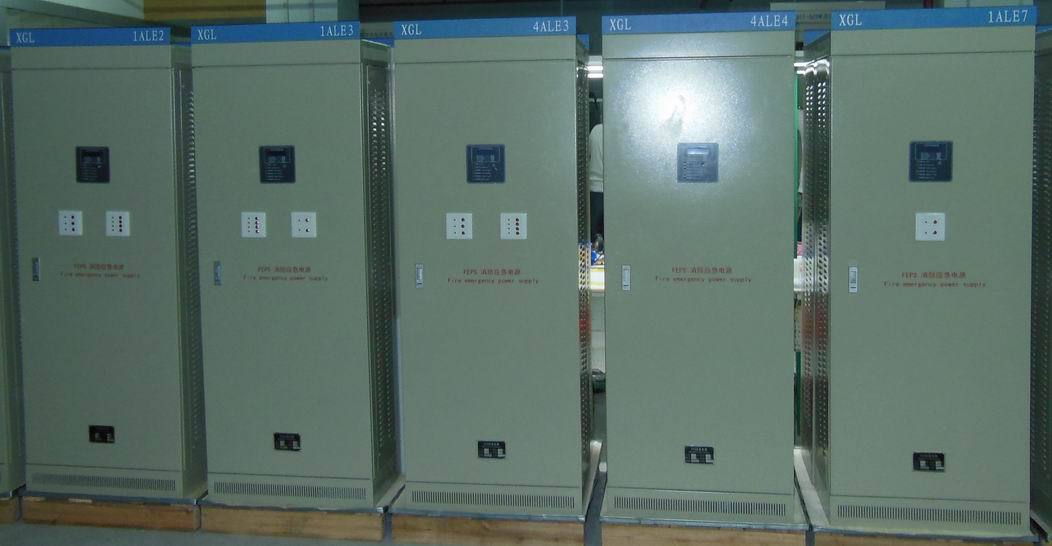

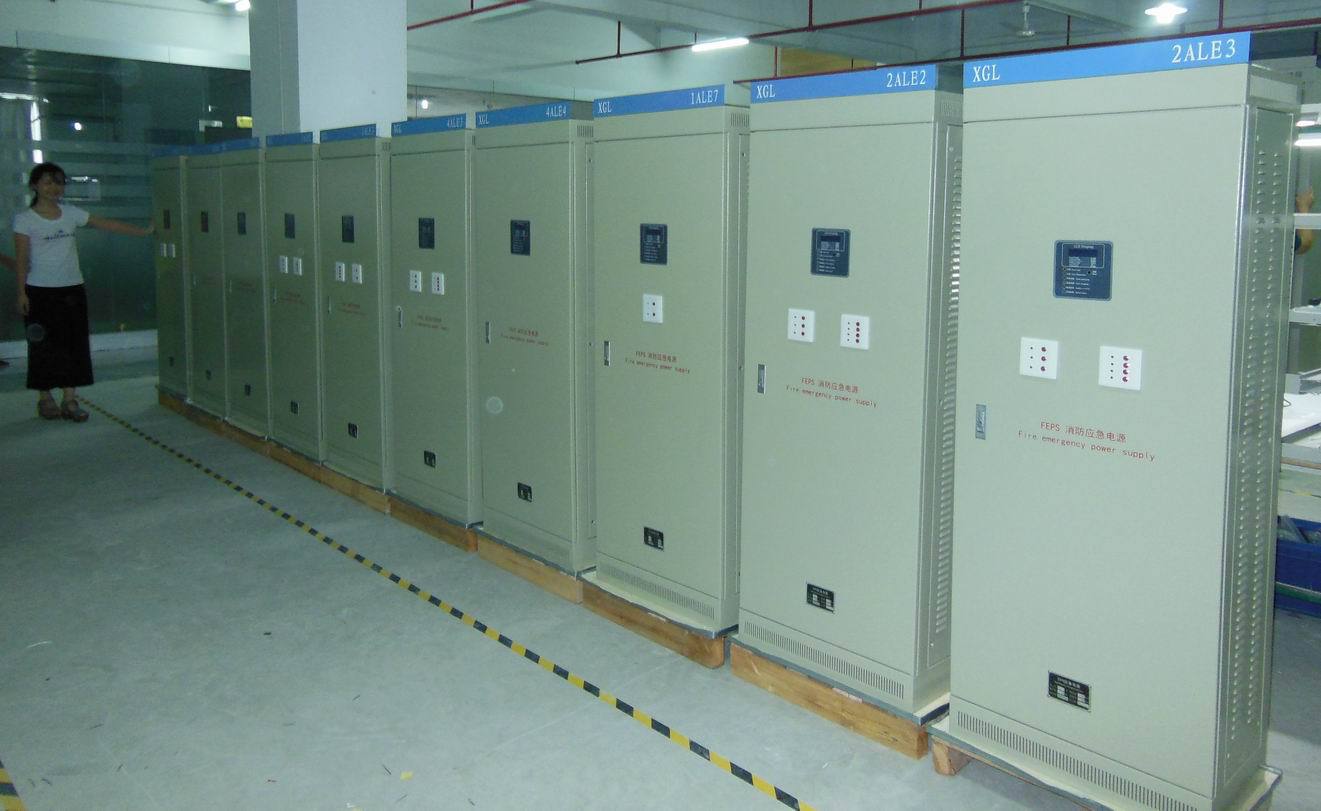

结构特点及柜体数

1、  结构特点

柜体数前面为整扇玻璃门，后面为双开门，外形美观大方；

柜体结构设计便于设备安装调试、维护检修和运行操作；

外形尺寸有2260x800x600mm,2360x800x600mm两种标准规格。

2、  柜体数

      柜体数与模块数、馈线回路数、电池容量及型号、直流电压等级因素有关，一般情况下有：（以220V系统为例，柜体尺寸：2260x800x600mm）

注：200Ah以上容量电池可用电池架安装。

壁挂直流屏

功能概述

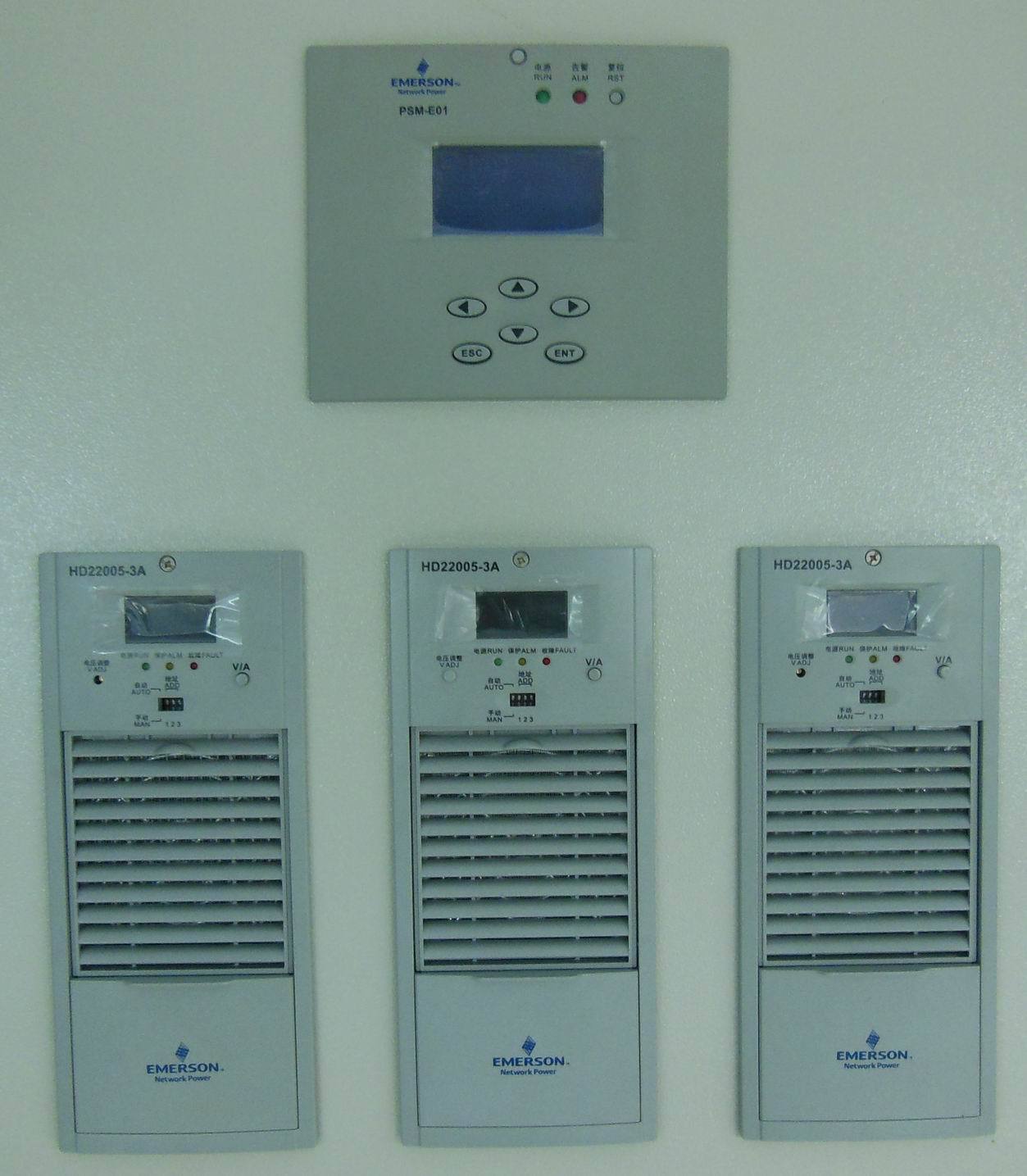

   适合构成38AH/220V、65AH/110V以下系统；模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便；可安装3个2.0A/220V、4A/110V自然模块；降压单元具有自动硅链降压功能，最大电流2A，冲击电流30A/0.5S；监控器采用LCD显示，汉字菜单，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；监控器具有对电池自动管理的功能；提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接；监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；配电单元提供2路交流输入（可选择一路PT供电）、电池输入、3路馈电输出；PT供电时系统自动限制输出功率。

技术指标
交流输入电压：220V±20%
PT供电电压：100V±10%
电网频率：50HZ±10%
功率因数：≥0.85
输出电压范围：90V－140V连续可调（对于110V系统）、
                          180V－280V连续可调（对于220系统）
输出限流：0.2A－2.2A（单模块）
稳压精度：≤±0.5%·稳流精度：≤±0.5%
纹波系数：≤±0.1%·均流度：≤5% ·效率：≥93%
输出过压保护：280±2V（220V），140V±2V（110V）
绝缘电阻：≥10M
绝缘强度：输出对地、输入对地、输入对输出施加 2KVAC，时间1min无飞弧闪络
相对湿度：≤90%
环境温度：－5℃～45℃·可闻噪音：≤55Db
外形尺寸：680（高）X540（宽）X265（深）（壁挂式）
重量：20KG（满配置）
外形尺寸：1600（高）X600（宽）X600（深）（立式小系统）
