24mm 长寿命直流无刷电机,空心杯设计
_________________________________________
性能参数:
空心杯无刷电机,高功率密度设计
____________________________________
技术规格:
| 尺寸 | : | Φ24 X 53 | mm |
| 轴颈 | : | Φ3 | mm |
| 输入电压 | : | 24 | V DC |
| 轴承 | : | NMB | |
| 寿命 | : | 10000 | h |
| 重量 | : | 110 g | g |
| 工作温度 | : | -30 to 85 | °C |
| 储存温度 | : | -30 to 105 | °C |
| 出线数量 | : | 3/8 lines | |
___________________________________________
电气参数:
| EC2453S-2423 ,12V | 空载 | 堵转 | 最大效率 | 最大功率 |
| 电流Current(A) | 0.28 | 34 | 3.1 | 17 |
| 效率Efficiency(%) | - | | 82 | 48 |
| 输出功率Output Power(W) | - | - | 61 | 205 |
| 转速Speed(rpm) | 23700 | - | 21756 | 11850 |
| 扭矩Torque(mNm) | - | 330 | 27 | 165 |
______________________________________________________________
应用案例:
电动工具,医疗器械,微型水泵等
______________________________________________________________
图纸:

_____________________________________________________________

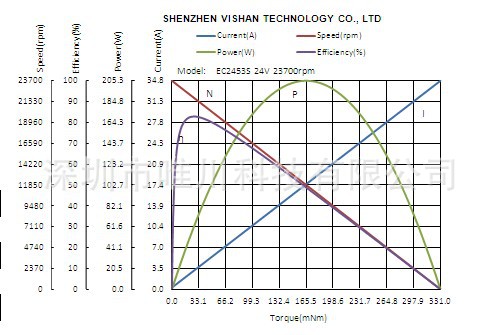

曲线图:

___________________________________________________________
空心杯无刷电机优势:
- 定子绕组采用杯形绕组,无齿槽效应,转矩波动极小
- 高性能稀土钕铁硼磁钢,功率密度极高,额定输出功率高达30W
- 全铝合金外壳,散热更好,温升更低
- 进口品牌滚珠轴承,高寿命保证,可达20000小时
- 新颖的端盖机身组合结构,保证安装精度
- 内置霍尔传感器,便于驱动
- 适用于电动工具、医疗器械、伺服控制等多种场合
