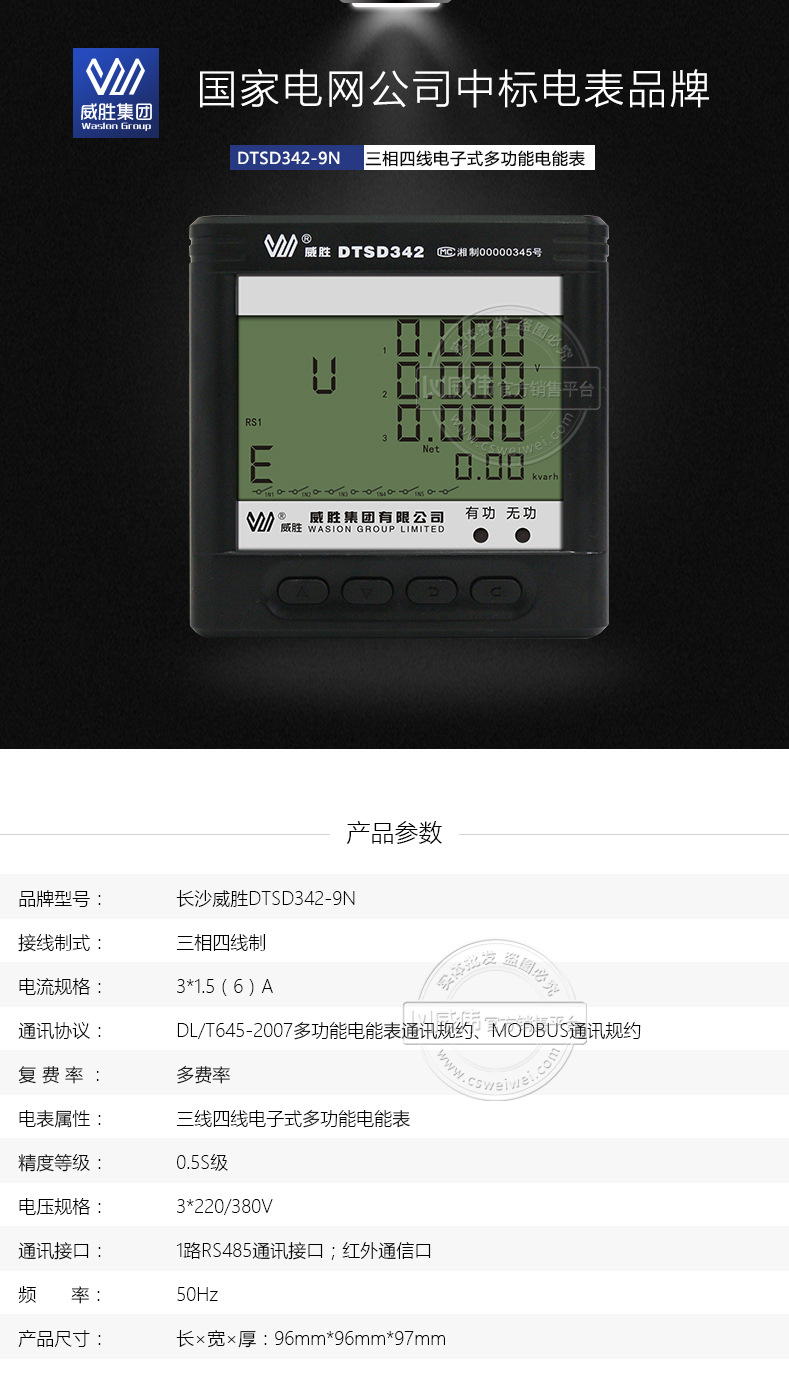

长沙威胜DTSD342-9N三相四线多功能电力仪表 3x220/380V 3x1.5(6)A产品参数

【品牌型号】长沙威胜DTSD342-9N

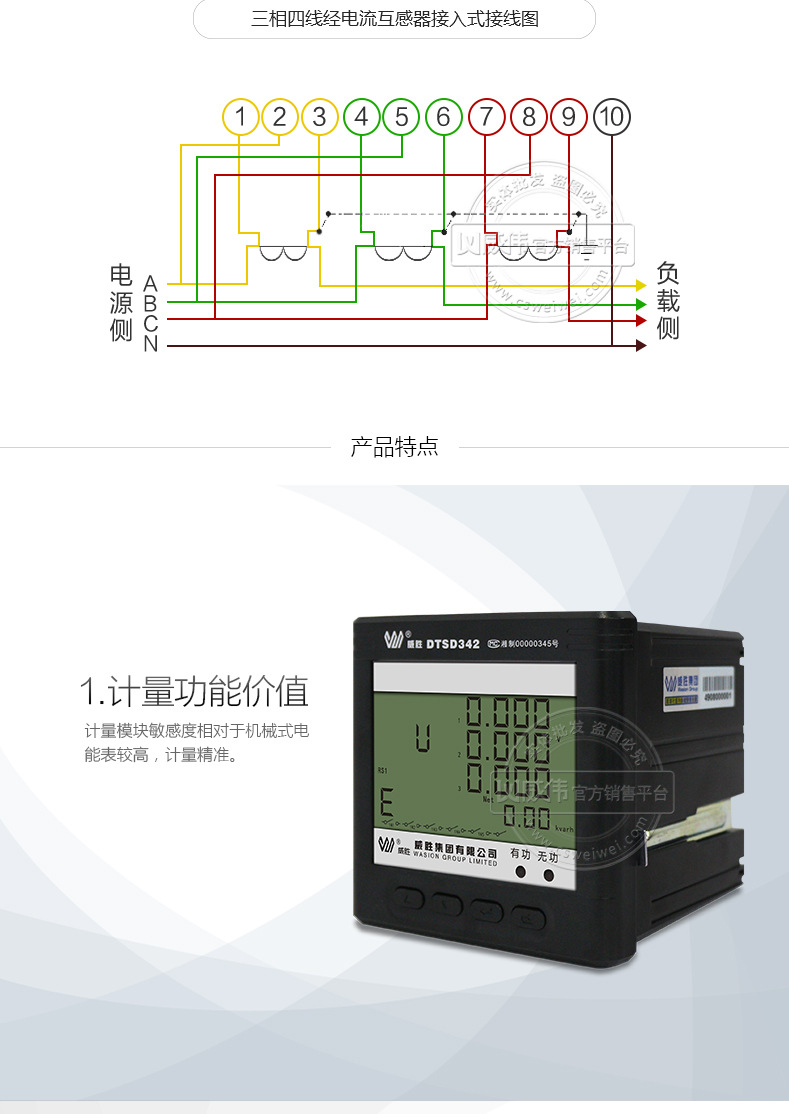

【接线方式】三相四线制

【通讯协议】支持DL/T645-2007多功能电能表通讯规约、MODBUS通讯规约

【通讯接口】1路R485接口，远红外通讯接口

【电压规格】3×100V；3×220/380V；3×57.7/100V

【电流规格】3×1.5(6)A

【精度等级】有功：0.5S； 无功：2级

【电表属性】三相四线电子式多功能电能表

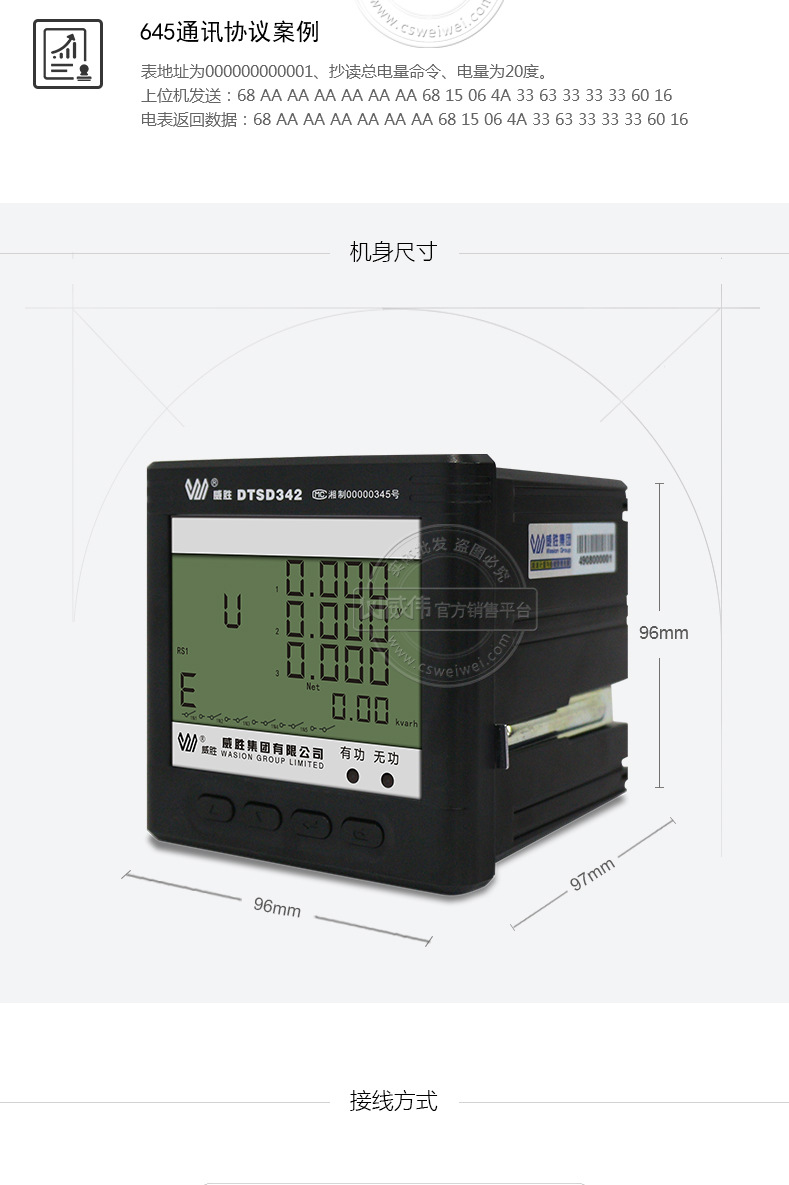

【产品尺寸】长×宽×厚：96mm×96mm×97mm

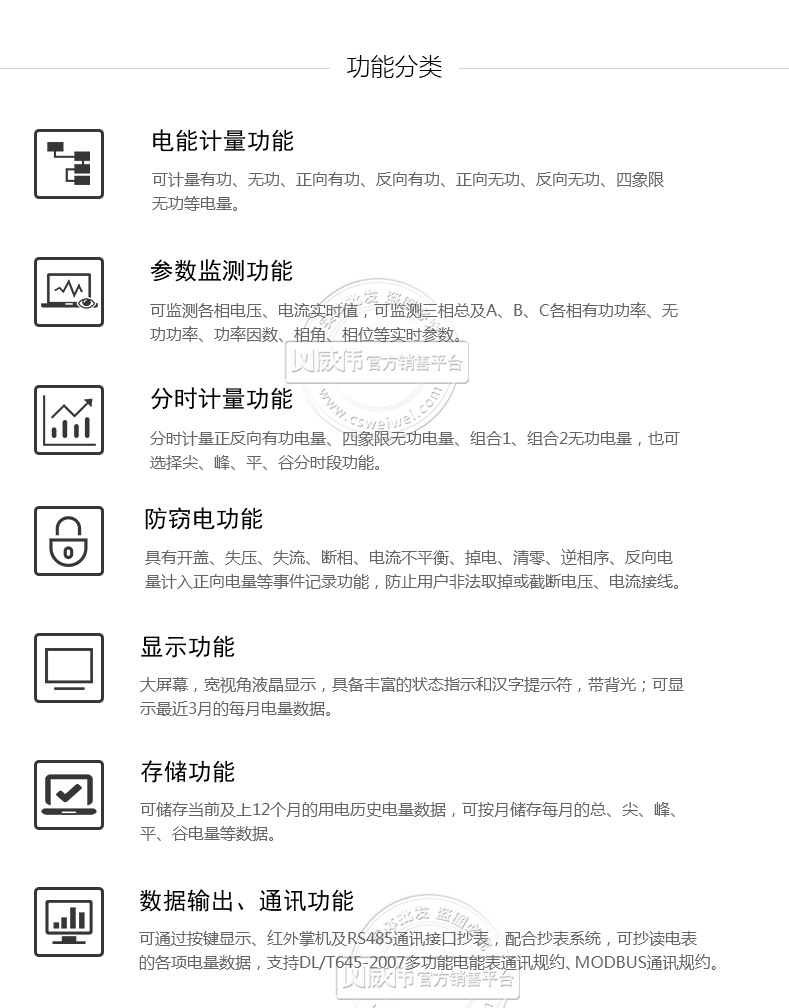

长沙威胜DTSD342-9N三相四线多功能电力仪表 3x220/380V 3x1.5(6)A主要功能

计量功能：可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

参数监测：可监测各相电压、电流实时值，可监测三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

分时计量：分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量，也可选择尖、峰、平、谷分时段功能。

显示功能：大屏幕，宽视角液晶显示，具备丰富的状态指示和汉字提示符，带背光；可显示最近3月的每月电量数据。

数据储存：可储存当前及上12个月的用电历史电量数据，可按月储存每月的总、尖、峰、平、谷电量等数据。

负荷曲线功能：具有6类数据记录负荷曲线功能；可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

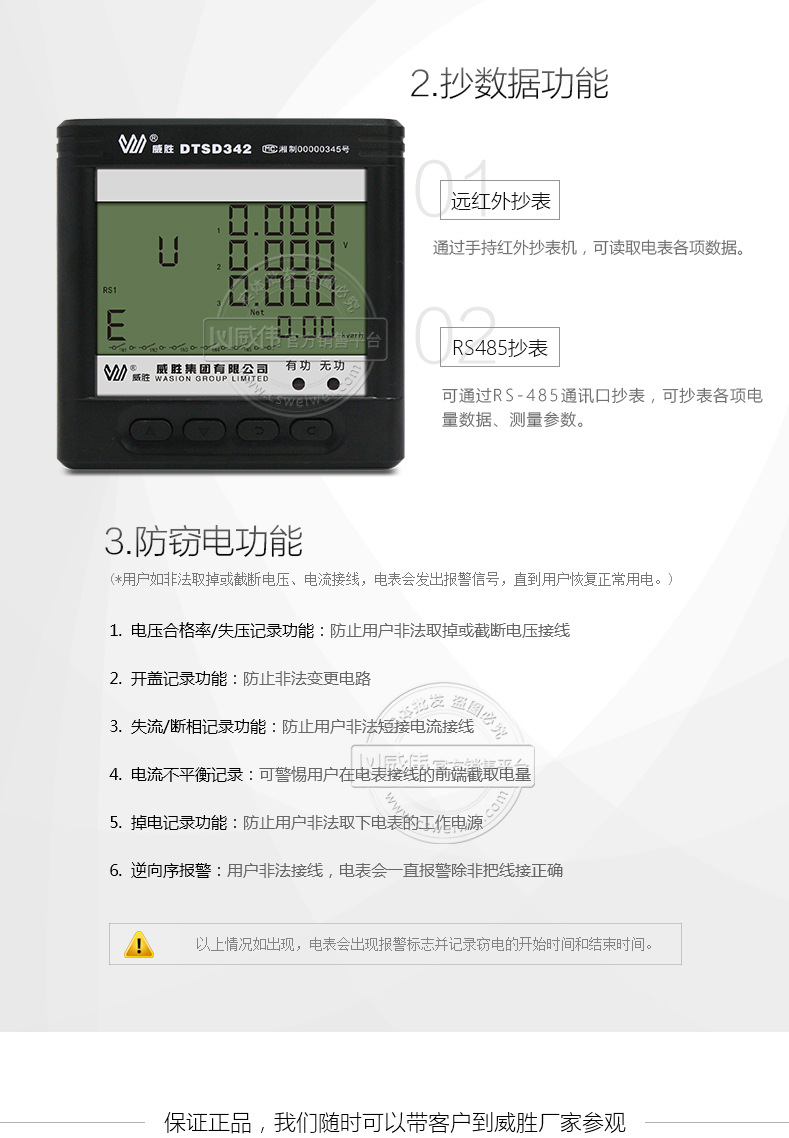

防窃电功能：具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能，防止用户非法取掉或截断电压、电流接线。

通讯功能：可通过按键显示、红外掌机及RS485通讯接口抄表，配合抄表系统，可抄读电表的各项电量数据，支持DL/T645-2007通讯规约、MODBUS通讯规约。
