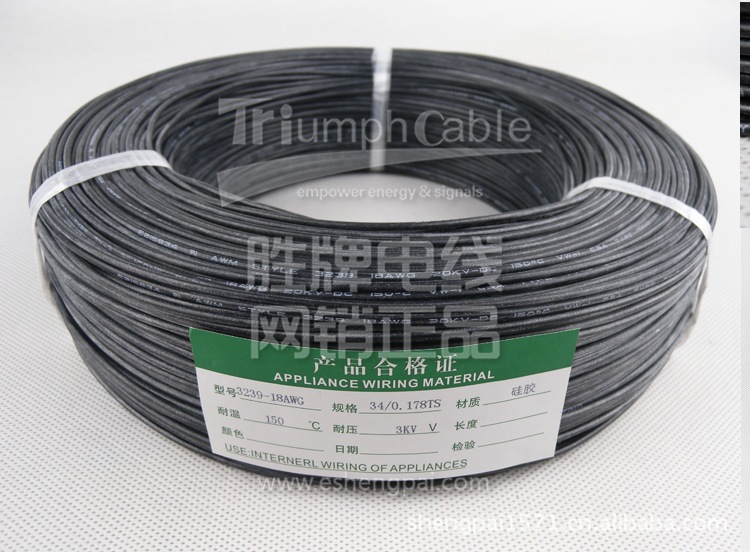

品牌 :胜牌高压硅胶绝缘电线电子线
型号:UL3239-18AWG
芯数:30/0.18TS
单位:305M/R
线芯材质:环保镀锡铜线
标准:UL认证电线芯数
护套材质:环保耐温150度硅橡胶绝缘
电线最大外径 :UL标准(mm)
产品认证:UL美标准认证/CCC认证/ROHS环保/ SGS检测报告

东莞市胜牌电线电缆有限公司
DONG GUAN TRIUMPH CABLE CORPORATION LIMITED
规格承认书
SPECIFICATION FOR APPROVAL
胜牌签章栏 TRIUMPCABLE APPROVAL COLUMN |
制定 | 审核 | 核准 |
欧光远 | | |
客户确认栏 CUSTOMER APPROVAL COLUMN |
确认 | 核准 |
| |
胜牌电线规格书
WIRE SPECIFICATION
规格型号 SPEC NO. | UL3239 18AWG | 参照标准 REFERENCE STANDARD | UL1581 / UL758 |
额定温度 RATED TEMPERATURE | 150℃ | 额定电压 RATED VOLTAGE | 3KV-DC |
阻燃等级 FLAME RETARDANT GRADE | VW-1 | 环保标准 ENVIRONMENTAL STANDARDS | RoHS |
|
结构项目 CONSTRUCTION ITEM |
导体 CONDUCTOR | 构造规格SECTIONAL AREA | AWG/mm | 30/0.18±0.008TS |
导体材质MATERIAL | …… | 镀锡铜丝 |
截面积SECTIONAL AREA | mm² | 0.76 |
绞合外径STRANDED DIAMETER | mm | 1.14 |
绝缘 INSULATION | 材质MATERIAL | …… | 硅橡胶 |
平均厚度THE AVERAGE THICKNESS | mm | 0.51 |
最小厚度MINIMUM GAUGE | mm | 0.46 |
颜色COLOR | …… | 黑、红、黄、白、兰、绿、紫、灰、橙、棕 |
绝缘外径INSULATION DIAMERER | mm | 2.17±0.10 |
屏蔽隔离 SHIELDING | 包带COVERING | …… | / |
屏蔽方式SCREEN MODE | …… | / |
构造规格SECTIONAL AREA | AWG/mm | / |
屏蔽材质MATERIAL | …… | / |
绞合总外径TOTAL DIAMETER | mm | / |
外被 JACKET | 材质MATERIAL | …… | / |
平均厚度THE AVERAGE THICKNESS | mm | / |
最小厚度MINIMUM GAUGE | mm | / |
颜色COLOR | …… | / |
线材外径OVERALL DIAMETER | mm | / |

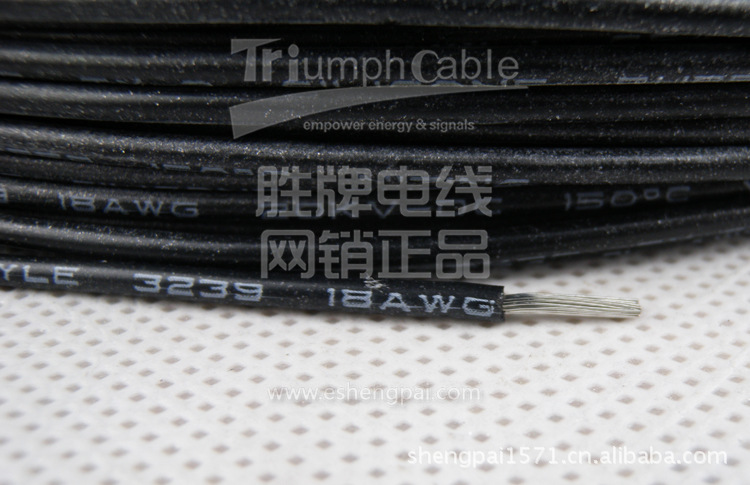

印字内容 PRINTING CONTENT | E347603 AWM STYLE 3239 18AWG 3KV-DC 150℃ VW-1 CSA TYPE TV-3 SILICONE RUBBER 150℃ SHENGPAI |
结构简图 STRUCTURE DIAGRAM |
UL3239高压硅胶绝缘电子线电线产品说明与用途
UL3239硅胶高温电子线的特点:
1.额定温度:-60°C — +200°C
2.额定电压:3KV-30KV
3.标准:UL758 绝缘:硅橡胶
4.单根或绞合裸铜或镀锡铜线(镀锡铜丝采用0.12mm-0.4mm)
5.难燃性UL:VW-1,电器用品安全法:-F-
6.具有优良的高温耐低温性能、具有优良的耐高压、耐老化、耐高温、耐酸碱,使用寿命长。
UL3239硅胶高温电子线电线用途说明:
1.绝缘采用硅橡胶,颜色为:白、红、黑、蓝、绿、黄、半透明等。
2.使用寿命长易软便于安装。广泛应用于照明灯具、家用电器、电热电器、仪表仪器、电机引接线及电子、灯具、染具,复印机,传真机,微波炉,扫描仪等高温线环境.



主营产品:
胜牌电子线电线UL认证编号为(E249743、E249745、E347603)
第一、PVC电线:1007电子线、1015电子线、1571电子线、2468双并线、2468排线、2464多芯线、2547多芯屏蔽线,1672双层绝缘、1569电子线、RV电源线。
第二、硅橡胶电线:硅胶高线温3135、硅胶高压线3239、硅胶编织线3122、CCC硅胶编织线、VDE硅胶线,特软硅胶线、硅胶多芯线。
第三、铁氟龙电线:1330、1332、1709、1333、1180、1910。
第四、低烟无卤PE电线:3266、3265、3389、3321、3302、3385。
⊙可根据客户需求定做各种规格各种颜色的电子线。
⊙单色线:黑、红、橙、黄、绿、蓝、棕、紫、灰、白、粉红、透明等。
⊙注色线:黄注绿、橙注黑、白注黑、红注黑、黄注黑、蓝注黑等。
