电动伸缩门安装使用说明书：
一、适用范围政府机关、企事业单位大门、活动围墙。

二、工作程序及作用值班人员通过控制器发出指令，使电动门按预定轨道快速完成伸、缩运动,以达到控制大门封闭与放行的目的。

三、产品特点美观时尚，节约场地，操作简便，动作平稳、快捷、噪声低，通行能力强，安全可靠。

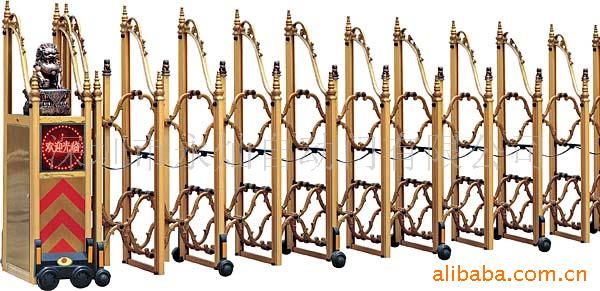

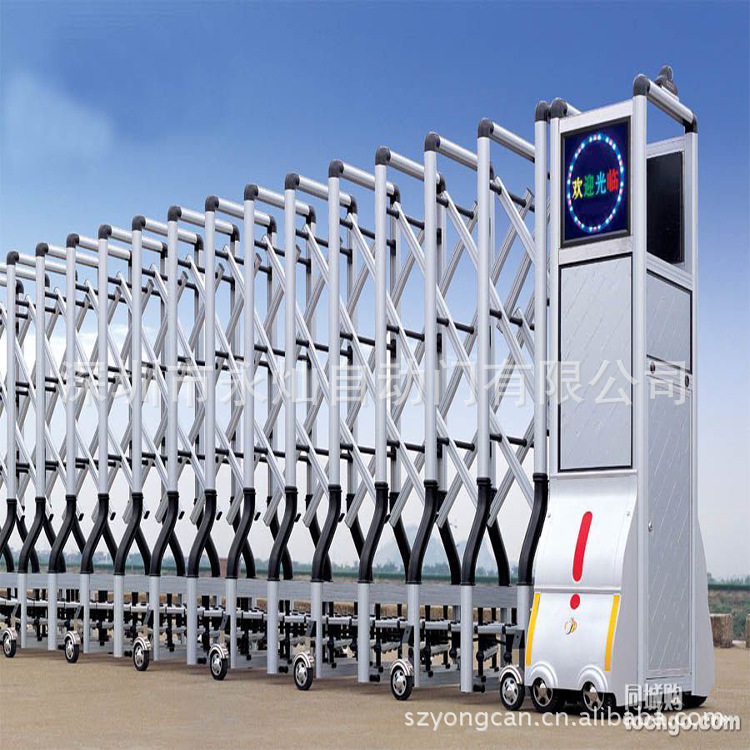

四、产品结构电动伸缩门主要有伸缩门体、机头、控制器三部分组成。 　　

1、伸缩门体：伸缩门体是由门体大框、交叉撑、轴（定轴、滑轴）及门体轮等主要部件组成。门体整体为金属结构，按材质又分为不锈钢门体、铝合金门体、压铸铝门体。 　　

2、机头：由驱动器和电气部分组成，它固定在门体的一端，带动门体伸缩运动，与门体配套使用。 　　驱动器分普通型和机器人型。 　　

3、控制器：由控制盒、台式控制器及手柄遥控器组成。　 　

　1）、控制盒：固定在机头内，由它接收控制器发出的指令控制门体的运行。 　

　2）、台式控制器：主要由值班人员在值班室内使用。 　

　3）、手柄遥控器：主要配备车辆使用，可在机头周围10-30米内（根据现场的无线电通讯环境而定）活动控制大门的开、关。

五、主要技术参数

1、产品常规高度：1600mm 　　

2、环境温度：-250 - +750 　　

3、空气相对湿度：≤90% 　　

4、绝缘：Grade B 　　

5、变速箱速比：1 : 40 　　

6、驱动器技术参数表： 　　

品种 电源电压 电流 功率 电机转速 移动速度 频率 牵引极限 噪声 　　

普通型 220V 3A 370W 1440r/分 18m/分 50HZ 25米以下 <60db 　　

机器人型 220V 1.2A-215;2 120W-215;2 2800r/分 18m/分 50HZ 15米以下 <60db

六、安装与调试

1、预埋轨道： 　　

2、固定门体：将门体放入轨道，尾部的底撑用专用固定卡及地脚膨胀螺钉（M12-215;80）固定。 　　

3、限位开关：按照设定门体的开、关位置埋设限位装置。 　　

4、固定控制盒：控制盒可以装在机头箱内，也可移至离主机10米之内的室内。 　　

5、连接线路：严格按接线图依次接好相对应的连线（严禁在通电状态下接线），接线要牢固，端子与端子之间不能短路，并捡查线路是否正确。 　　

6、调试： 　

　   1）、首先用手动的方式人工推拉门体，检查门体运行是否正常，在确定门体运行正常的情况下，方可接通电源。

　　2）、接通电源，控制盒电源指示灯亮，按“开”按纽，“开”指示灯亮，门体能自动打开至设定的限位处自动停止。按“关”按纽 ，“关”指示灯亮，门体能自动关闭至设定的限位处自动停止。

 　 3）、在调试运行过程如发现门体运行限位不准确，可调整限位开关的高度。

　　4）、调试运行5次以上，如一切正常方可投入使用。

七、使用方法

   1、接通电源，控制盒电源指示灯亮。 　

　2、开门：按“开”键，工作指示灯亮，门体收缩，大门通道自动打开。 　

　3、关门：按“关”键 ，工作指示灯亮，门体伸展，大门通道自动关闭。 　

　4、手动：遇到停电时，可打开机头箱门，用专用钥匙插入匙孔，旋转180度，即可转为人工推拉。 　

　5、遥控:：手持遥控手柄可在控制盒周围10-30米内（根据现场的无线电通讯环境而定）活动控制，按遥控手柄的“开”键，大门自动打开，按“关”键，大门自动关闭。八、养护与维修自动伸缩门的使用寿命与日常的正确使用、合理养护、及时维修有密切关系：

　1、电动伸缩门电源必须架设专线，严禁与其它电器并用。 　

　2、产品在安装牢固、经调试合格后方能使用。 　

　3、控制盒必须安装在干燥、通风的位置，严禁靠近大功率无线电器材，避免影响正常工作。使用控制按键时，不要用力过大、过猛，避免损坏。 　

　4、门体运行时，导轨上严禁人员及车辆停留。操作人员应随时留视门体运行情况，以免发生意外。 　

　5、轨道内应经常清扫，以免杂物堆积影响运行。 　

　6、驱动器每年至少要加注一次润滑脂，链条应经常加注润滑油，并检查各部件磨损情况，磨损严重的机件要及时维修或更换。 　

　7、推拉电动伸缩门时，开、关轻、缓，禁止猛推猛拉，造成损坏。 　

　8、产品出现故障时，请及时通知专业维修人员进行维修；非专业人员不得擅自打开，否则，视为主动放弃保修权利。 　　9、故障产品凭产品保修卡享受免费保修（人为或自然灾害除外）。

九、简易故障排除故障现象 原因 排除方法 　

　自动门不能开、关 无电源 检查、接通电源 　　

   遥控器无电或损坏 检修、更换遥控器 　

　离合器没合上 用专用钥匙将离合器合上 　

　自动门开和关时 　　

   均不能自动限位 限位开关工作不良 检修、更换限位开关 　

　电源线头接反 调换电源线 　

　自动门在一个方向 　

　不能自动限位 限位开关工作不良 检修、更换限位开关　 　

十、电动门遥控器遥控距离的影响因素 　

　影响电动门遥控距离（Remote distance of RF Remote Control）的因素主要有如下几点： 　

　1、发射功率：发射功率大则距离远，但耗电大，容易产生干扰；

　2、接收灵敏度：接收器的接收灵敏度提高，遥控距离增大，但容易受干扰造成误动或失控；

　3、天线：采用直线型天线，并且相互平行，遥控距离远，但占据空间大，在使用中把天线拉长、拉直可增加遥控距离；　   4、高度：天线越高，遥控距离越远，但受客观条件限制；　

   5、阻挡：目前使用的无线遥控器使用国家规定的UHF频段，其传播特性和光近似，直线传播，绕射较小，发射器和接收器之间如有墙壁阻挡将大大打折遥控距离，如果是钢筋混泥土的墙壁，由于导体对电波的吸收作用，影响更甚。 　

　6：遥控器电池电压低！ 　

　7：空气湿度影响！ 　

　8：时钟电阻不匹配。
