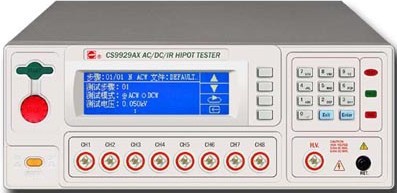

CS9929EX程控多路绝缘耐压仪
CS9929EX是安规行业款精密可变频8/4/14路扫描矩阵耐压、绝缘电阻测试仪，输出交流电压的频率范围为40.0Hz～400.0Hz,分辨率为0.1Hz。输出电压采用硬件反馈，高速MCU控制技术，输出电压稳压率范围在1%以内。内置的8路扫描矩阵，使其特别适用于对电子变压器、电线电缆、电源线、接插件、线路板的扫描测试使用。
1、采用240*64绘图型液晶显示器显示，人性化的界面设计易于操作。
2、具有中、英文显示界面，可满足不同用户的不同需要。
3、恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
4、具有快速放电功能，测试仪能在直流测试完0.2s的时间内把被测试体及回路中的电放完，确保操作人员的安全。
5、具有直流测试开路侦测功能，可防止直流测试时因测试线脱落造成误判。
6、过零启动可防止被测试件损坏。
7、电压按时间梯度上升，寻找击穿点分析。
8、可设置电流上限报警及下限报警功能，防止因测试线脱落造成误判。
9、电流偏移功能可消除测试夹具的漏电流对测试结果的影响。
10、在测试过程中，可手动改变输出电压的大小。
11、具有真实电流测量功能。
12、具有电弧侦测测试功能。
13、具有GFI保护功能。
14、绝缘电阻具有自动换挡、手动换挡功能。
15、绝缘电阻具有量程保持功能，可提高工作效率。
16、可预先设置保存测试参数：可设置30个文件，每个文件可设置99个测试步。
17、具有键盘锁，保护测试参数不被操作人员修改。
18、前面板软件校准，不用打开即可进行参数校准。
19、标配PLC接口，选配RS232C、RS485、USB、GPIB接口。
1、元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、PCB线路板、高压电容
2、家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
3、绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套等
4、仪器仪表：示波器、信号发生器、直流电源、开关电源等
5、照明电器：镇流器、道路灯、舞台灯、手提灯等各类灯具
6、电动电热器具：电钻、手枪钻、切割机、打磨机、研磨机、电焊机等
7、电线电缆：高压线、光缆、电缆、硅橡胶电缆等
8、电机：旋转电机等
9、办公设备：电脑、验钞机、打印机、复印机等
型号 | CS9929AX | CS9929BX | CS9929CX | CS9929EX | |||||
ACW | 输出 电压 | 范围 | 0.050kV～5.000kV | ||||||
精度 | ±（2％读值+5V） | ||||||||
分辨率 | 1V | ||||||||
最大输出功率 | 100VA（5.000kV/20mA） | ||||||||
最大额定电流 | 20mA | ||||||||
下限电流范围 | 0～20mA,0=不判断下限 | ||||||||
电流档位 | 200uA、2mA、20mA | ||||||||
输出波形 | 正弦波 | ||||||||
输出波形失真度 | ≤2%（空载或纯阻性负载） | ||||||||
波峰因数 | 1.3～1.5 | ||||||||
输出信号类型 | DDS+功放 | ||||||||
电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | ||||||||
测试时间 | 0.3s～999.9s 0=连续测试 | ||||||||
电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | ||||||||
间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||||||||
扫描通道数 | 8 | 4 | 8 | 14 | |||||
输出电压模式 | N模式、G模式 | ||||||||
DCW
| 输出 电压 | 范围 | 0.050kV～6.000kV | ||||||
精度 | ±（2％读值+5V） | ||||||||
分辨率 | 1V | ||||||||
最大输出功率 | 60W（6.000kV/10mA） | ||||||||
最大额定电流 | 10mA | ||||||||
电流档位 | 2uA、20uA、200uA、2mA、10mA | ||||||||
纹波系数 | ≤5%（6kV/10mA） | ||||||||
放电时间 | ≤200ms | ||||||||
最大充电电流 | 10mA | ||||||||
电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | ||||||||
测试时间 | 0.3s～999.9s 0=连续测试 | ||||||||
电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | ||||||||
间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||||||||
延时报警时间 | 0.3s～999.9s 0=延时报警时间关 | ||||||||
扫描通道数 | 8 | 4 | 8 | 14 | |||||
输出电压模式 | N模式、G模式 | ||||||||
IR | 输出电压 | 范围 | 0.100kV～1.000kV | ||||||
| 精度 | ±（2％读值+5V） | |||||||
| 分辨率 | 1V | |||||||
最大上限设定值 | 9.999GΩ | 9.999GΩ | 50.00GΩ | 50.00GΩ | |||||
最大下限设定值 | 9.999GΩ | 9.999GΩ | 50.00GΩ | 50.00GΩ | |||||
最小下限设定值 | 1MΩ | ||||||||
电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | ||||||||
测试时间 | 0.3s～999.9s 0=连续测试 | ||||||||
间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||||||||
自动切换档位 | 可设置为开、关 | ||||||||
放电时间 | ≤200ms | ||||||||
扫描通道数 | 8 | 4 | 8 | 14 | |||||
电 压 表 | 范围 | 0.000kV～6.000kV | |||||||
精度 | ±（2％读值+5V） | ||||||||
分辨率 | 1V | ||||||||
显示数值 | 均方根值 | ||||||||
电 流 表 | 测量 范围 | AC | 0～20mA | ||||||
| DC | 0～10mA | |||||||
分辨率 | AC | 200uA档：0.1uA,2mA档：1uA,20mA档，10uA | |||||||
| DC | 2uA档：0.001uA, 20uA档：0.01uA, 200uA档：0.1uA, 2mA档1uA, 10mA档：10uA | |||||||
测量精度 | ≥2mA为±（2%+5个字），<2mA为±（3%+5个字） | ||||||||
偏移功能 | 测试线及附件的的电流可以被减去。 | ||||||||
测试模式 | GND模式：RETURN端接机壳 FLOAT模式：RETURN端不接机壳 | ||||||||
电 阻 表 | 测量范围 | 1MΩ～9999MΩ（CS9919AX除外） | |||||||
分辨率 | 1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ, 100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ | ||||||||
精度 | 0.100kV～0.200kV:1MΩ～999MΩ ±5%，1000MΩ～3000MΩ ±10% 0.201kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10% 0.500kV～1.000kV:1MΩ～999MΩ ±5%，1000MΩ～9999MΩ ±10%, 10000MΩ~50000MΩ ±15% | ||||||||
计 时 器 | 范围 | 0～999.9s | |||||||
分辨率 | 0.1s | ||||||||
精度 | ±（0.1%+50ms） | ||||||||
