DVI+A矩阵8进4出LZ-A0804D

产品简介

DVI加音频矩阵系列8进4出DVI数字矩阵类似，不同的是在DVI矩阵的基础上添加音频处理装置。也可以将任意8路DVI输入端数字信号和音频信号切换传输到任意4路的输出设备上面。DVI矩阵加音频一般前段的输入距离差不多在30米，输出段的距离差不多10米。整个过程信号的衰减程度非常小，而且稳定性好。

产品描述

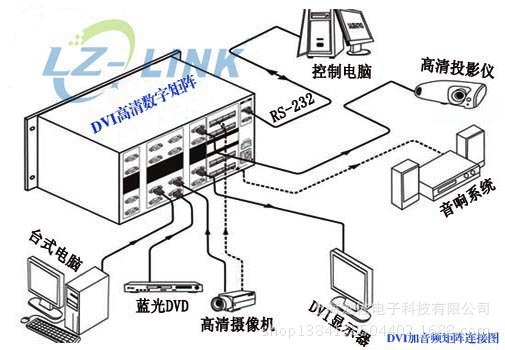

8进4出DVI加音频矩阵：DVI音频加视频矩阵切换器可以将多路高清的计算机信号切换到多台显示终端，使用标准的DVI电缆直接与计算机显卡相连接。适用于小型系统的计算机视频的传输应用，应用学校﹑医院等场合。
8进4出DVI加音频矩阵：带有断电现场切换记忆保护、LCD液晶显示，本产品具有高清图像的信号传输，采用3.15GHZ高带宽芯片，速度更快，采用数字同步处理技术，产品具有浪涌保护、防雷击、抗干扰，保证了通信的可靠性，具备RS232通讯接口，可以方便与电脑、遥控系统或各种远端控制设备，兼容市场所有同类产品的代码和指令，产品的主芯片采用的是美国进口芯片，在切换速度和信号传输上得到了稳定的发挥,支持输入前端精确自适应补偿输入传输距离可达30米，输出传输距离可达10米，可通过级联扩展输出口，支持多级级联。

产品特征

★ 独立的切换输出
★ 遥控锁定功能；面板手动一键切换；傻瓜方便
★ 前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
★ 预案管理和自动轮巡功能（选配）
★ 前面板液晶屏自动屏保功能
★ 按键自动锁定功能
★ 特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)
★ 具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
★ 支持输入前端精确自适应补偿输入传输距离可达30米，输出传输距离可达15米
★ 支持多通道同时切换，地址设置等功能
★ 支持信号时序重整，完美显示1920×1080P图像
★ 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
★ 安装简单，即插即用

技术参数

8进4出DVI音频矩阵：
带宽：3.15GHz，全数字；最大支持分辨1920x1200@60
位时钟抖动(ClockJitter)：<0.15Tbit；最大传输延时：5nS(±1nS)；切换速度：150ns(最长时间)
信号输入
接口形式：通用插座/孔头DVI-I（仅支持DVI-D信号）
信号强度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大电平：3.3V；阻抗：50Ω
传输距离：建议最大输入距离小于30米，在1920x1200@60时（推荐使用认证过的DVI专用线材）
信号输出
接口形式：通用插座/孔头DVI-I（仅支持DVI-D信号）
信号强度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V；最大电平：3.3V；阻抗：50Ω
传输距离：建议最大输出距离小于15米，在1920×1200@60时（推荐使用认证过的DVI专用线材）
音频输入
信号类型：平衡立体声；音频接口：5位凤凰端子；增益：0dB
频率响应：±0.05dB，20Hz～20KMz；总谐波失真噪声：0.03%@1kHz（额定电压下）
信噪比：大于90dB；音频通道分离：>90dB@1KHz
共态抑制比（CMRR）：&gt;75dB@：20Hz～20kHz；最大电平：+19.5dBu，（平衡或非平衡连接）
输入阻抗：输入：&gt;10kΩ（平衡或/非平衡接法）输出：50Ω（非平衡接法），100Ω（平衡接法）
音频输出
信号类型：平衡立体声；音频接口：5位凤凰端子；阻抗：&gt;50Ω；最大电平：+21dB
功耗：&lt;70W；温度：0℃～45℃；电源：AC100～220V；50/60Hz
串行接口：RS232-C，9孔D-Sub型连接器,端口2，3，5分别直通
串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
2U机箱尺寸：430×250×88mm(长×宽×高）约7.0Kg
机箱面板：氧化拉丝；保修：壹年

设备使用注意事项
1、本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地线要为同一保护地线。确保设备的输入电源为AV100～240V/50Hz。
2、使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护地线是同一个地线。
3、使用本产品时严禁带电插拔输入、输出信号线及RS232通讯接口线。
4、严禁将本产品放在过热或过冷的地方工作，应保持工作环境通风良好。严禁将化学物品洒在本产品上。
5、严禁对本产品的机械和电路设计进行更改或增减任何部件，否则厂家对此产生的任何结果不负责任。
6、严禁擅自打开机箱外壳，机器内有交流220V高压，以免发生触电危险，需要维修时应交厂家进行维修。

注意事项
