YUV矩阵4进4出LZ-0404YUV

产品简介
YUV系列切换矩阵是专门为大屏幕投影显示工程中分量视频信号及高清晰视频图像信号的显示切换而设计的高可靠性智能矩阵开关设备，主要可运用于电化教育、军队、公安指挥控制中心等需要高质量多媒体演示系统的场合,完成视频图像信号的切换和管理。

产品描述：

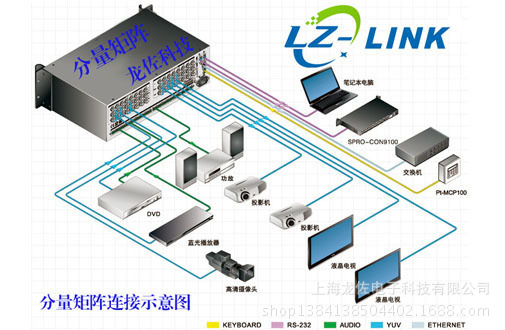

YUV矩阵4进4出矩阵：作用是将多路YUV分量信号无衰减的切换到多台带有YUV接口的显示设备上。分量视频矩阵带有断电现场切换记忆保护、红外遥控控制功能，并具备RS232控制接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。具有断电现场切换记忆保护功能，特有ESD静电保护功能，特有的防雷保护电路，前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便。本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性。

产品特征：

★ 独立的矩阵切换输出
★ 遥控锁定功能；面板手动一键切换；傻瓜方便
★ 前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
★ 预案管理和自动轮巡功能，能任意设定轮巡时间和输入输出通道设置（选配）
★ 前面板液晶屏自动屏保功能，按键自动锁定功能
★ 特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)
★ 具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
★ 支持快速切换操作，操作更加快捷
★ 支持多通道同时切换，地址设置等功能
★ 支持信号时序重整，完美显示1920×720P高清图像
★ 兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
★ 安装简单，即插即用

技术参数：

YUV矩阵4进4出矩阵：
带 宽：450MHz(-3dB)满载，0～10MHz@±0.1dB，0～100MHz@±0.6dB
增 益：0dB
阻 抗：75Ω
亮色度干扰：-55dB@10MHz， -40dB@100MHz
微分相位I/0S：<1.28度，3.58MHz
微分相位误差：0.1度, 3.58-4.43MHz
最大传播延时：5nS(±1nS)
频率响应：少于 ± 0.1dB - 30MHz
切换速度：≤180ns
信号类型：RGBHV，RGBS， RGsB， RsGsBs高清晰度电视（HDTV）成份视频，S-video,复合视频（信号）
视频输入
信号类型：YUV分量
连 接 器：BNC（母头）
信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7V p-p：VGA（电脑信号）；0.3V p-p：R-Y与B-Y
成分视频、 S-video
最小电平：0.5Vp-p
最小电平：0.5Vp-p
阻 抗：75Ω
回波损耗：-30db@5MHz
视频输出
信号类型：YUV分量
连 接 器：BNC（母头）
输出电平：2.0Vp-p
阻 抗：75Ω
回波损耗：-30db@5MHz
D C偏 差：最大±5mV
功 耗：20～80W（视具体型号确定功耗）
串接接口：RS232，9针母D型连接器，端口2，3，5分别直通
串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
输入电压： AC 100～240V；50/60Hz
机箱面板：铝合金氧化拉丝
3U机箱尺寸：480×250×132mm(长×宽×高）8.0KG
保修期限：壹年； 遥 控 器：（选配）

设备使用注意事项
1、本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地线要为同一保护地线。确保设备的输入电源为AV100～240V/50Hz。
2、使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护地线是同一个地线。
3、使用本产品时严禁带电插拔输入、输出信号线及RS232通讯接口线。
4、严禁将本产品放在过热或过冷的地方工作，应保持工作环境通风良好。严禁将化学物品洒在本产品上。
5、严禁对本产品的机械和电路设计进行更改或增减任何部件，否则厂家对此产生的任何结果不负责任。
6、严禁擅自打开机箱外壳，机器内有交流220V高压，以免发生触电危险，需要维修时应交厂家进行维修。

注意事项

注：上海龙佐电子科技有限公司是一家专业研发与生产HDMI 、DVI、AV、RGB、VGA、YUV的矩阵、切换器、分配器、中央控制器、长驱以及转换器等电子产品的高科技企业。龙佐人始终以高品质的产品、优质的售后服务来回报广大客户，我们在新产品的研发和产品质量上有着严格的管理体系。不仅如此，我们还有完善的售后体系（一月包换，一年保修，终身技术支持），彻底解决用户的后顾之忧！我们还可以满足用户的需求量身定做产品，扩展功能强大！
