项目

传统张拉设备

智能张拉设备

张拉力精度

±15%

±1%

油压力响应时间

2S

0.01S

应力读取速度

人工换算，一般10S以上

计算机计算，0.1S

伸长量读取

钢板尺，1mm分辨率

高精度传感器，0.1mm

加载速度

随意性大

按程序设定，无人为影响

自动补张拉

无此功能

保压过程自动补张拉

同步张拉

很难实现

应力与伸长量同步“双控”

压力保护

只有安全阀定压保护

独立一套系统实时双重保护

电能消耗

电机长时间运转

变频电机，能耗降低40%

张拉记录

人工记录

自动记录

预应力损失

张拉过程中预应力损失大

张拉规范，损失小

人 工

张拉过程需4人以上

只需要2人

远程监控功能

无此功能

可选择笔记本电脑实现远程监控功能，方便质量管理，提高管理效率。统一业主、监理、施工、检测单位于同一互联网平台，能实时进行交互、突破了地域的限制，及时掌握预制梁场和桥梁预应力施工质量情况，实现“实时跟踪、智能控制、及时纠错”等效果，有利于保障桥梁结构安全。

名 称

主要技术参数

技术特性与说明

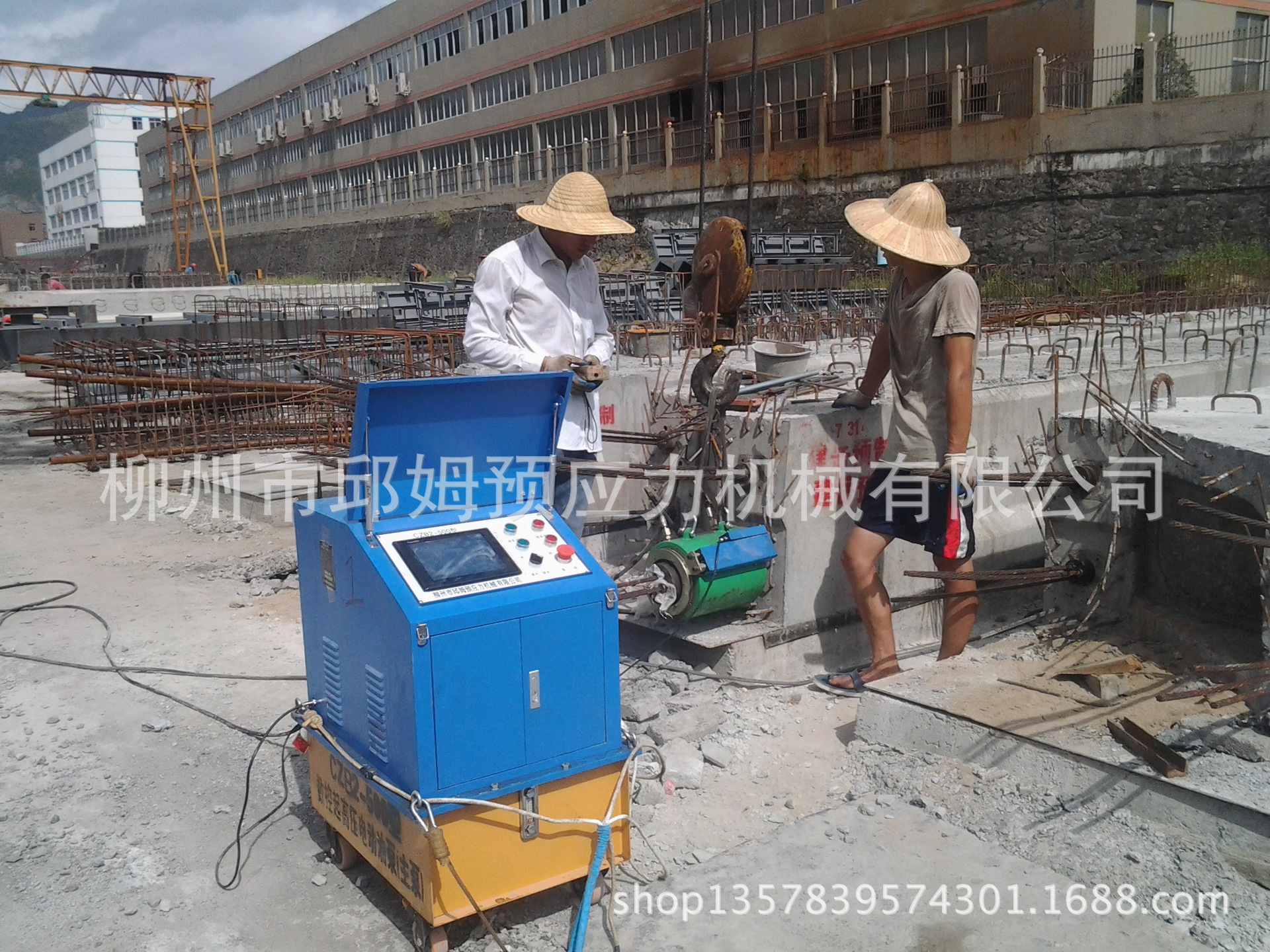

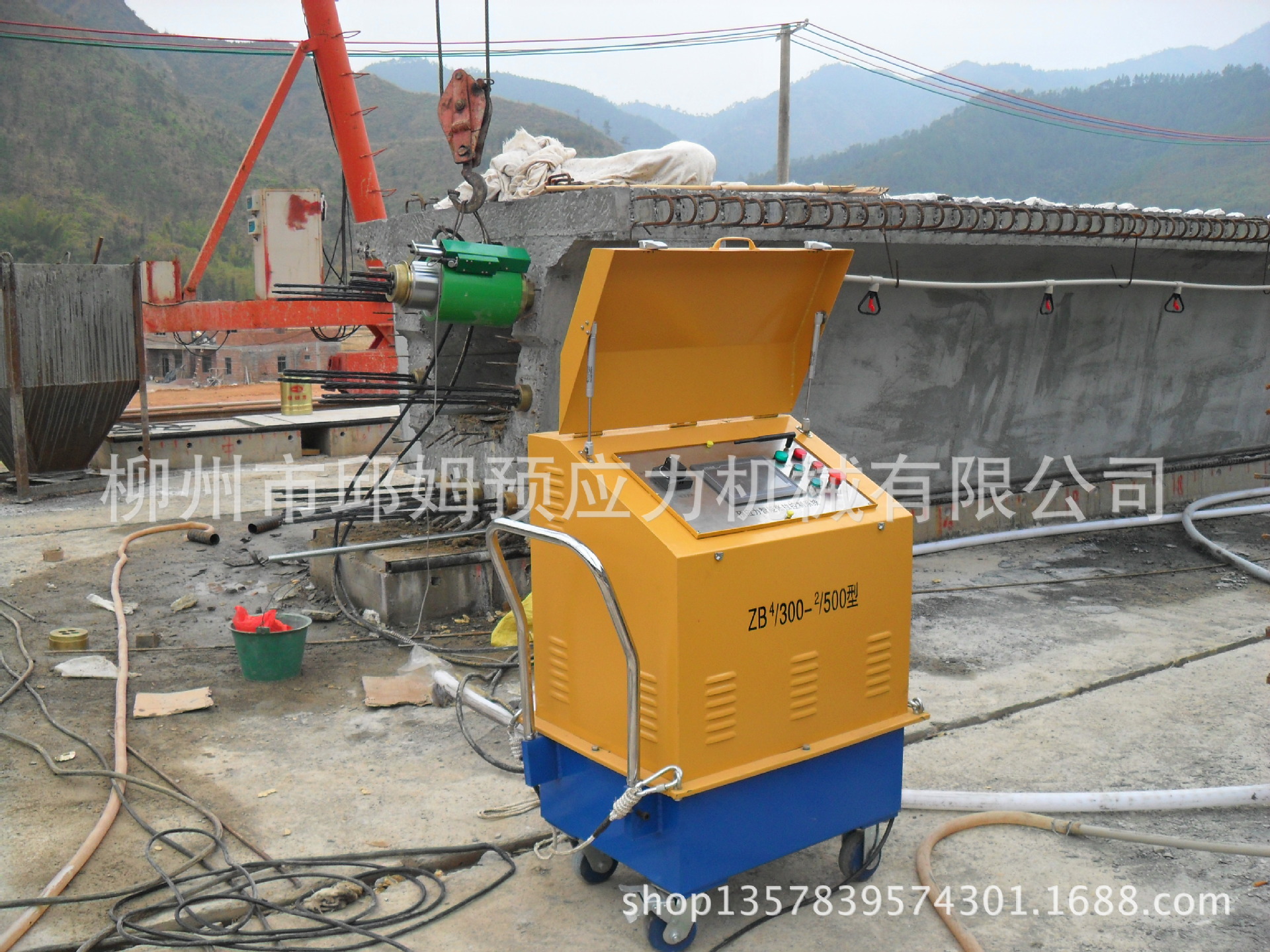

智能张拉主泵站

◆    压力同步精度：0.5%

◆    位移精度：0.5mm

◆    力定位精度：0.25%

◆    泵站流量：2.2L/min

◆    压力表精度:0.4J 60MPa

◆    额定压力：50～63MPa

◆    预应力产品与监控电脑完美结合。

◆    触摸屏操作人机交互界面。

◆    针对预应力张拉设计的专业软件。

◆    强大的数据管理和及时打印。

智能张拉副泵站

◆    额定压力：50～63MPa

◆    输入电压：380V

◆    主、副泵站之间无线通信连接，使张拉更便利。

◆    每台泵站可根据需要连接多台千斤顶。

◆    一键完成全部自动张拉控制操作。

◆    强大的数据管理和及时打印。

智能张拉

千斤顶

◆    公称油压：50～63MPa

◆    公称张拉力：600～9000kN

◆    张拉行程：200mm

◆    可根据客户需要订制

◆    主、副泵站之间无线通信连接，使张拉更便利。

◆    每台泵站可根据需要连接多台千斤顶。

◆    一键完成全部自动张拉控制操作。

位移传感器数据钱

◆    位号线长度：6m

◆    每台千斤顶使用一根位移传感器数据线。

◆    采用工业级快插接头连接。

◆    配置防磨损护套。

高压油管

◆    额定压力：63MPa

◆    油管通径：Φ5mm

◆    油管长度：6～10mm

◆    每台千斤顶配套两根油管。

◆    采用工业级快插接头连接。

◆    配置防磨损护套。
