一、概述1、ZW20A户外柱上真空断路器（以下简称断路器）是三相交流50Hz, 额定电压12kV的户外装置。主要用于开断、关合电力系统中的负荷电流过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制, 更适用于农村电网及频繁操作的场所。本产品与控制器配套, 能满足配电自动化系统要求, 并能可靠有效地完成传统的重合闸功能。 2、本断路器开断性能可靠, 出线座采用环氧树脂和硅橡胶整体浇注, 断路器采用全封闭结构, 箱内充有SF6气体, 具有防潮、防凝露性能, 可适用于高温、潮湿地区使用。 3、断路器可选用悬架吊装式安装, 也可选用坐装式安装。

二 型号含义　　 行业标准型号：ZW20A—12／□—□ 　　 Z：真空断路器 　　 W：户外 　 20：设计序号 　 12：额定电压(kＶ)　　　 　 □：额定电流（A） 　 □：额定短路开断电流（ｋA）　 　　 A：改进型

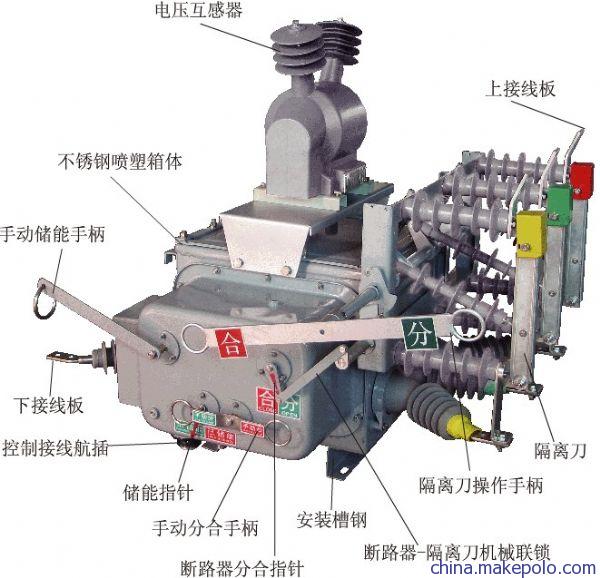

三 结构特点1、断路器由内装高压系统及其操作机构的主箱体、操作机构箱和供安装固定搬（吊）运的吊架三部分组成。 2、装有真空灭弧室的断路器开断性能可靠, 进出线采用环氧树脂和硅橡胶整体浇注, 保证良好的外绝缘, 具有无燃烧和爆炸危险, 安全、体积小和使用寿命长等特点。 3、断路器采用全封闭结构, 密封性能好, 箱内充有SF6气体, 具有防潮防凝露性能, 适用于高温潮湿地区使用。 4、断路器可以内装三相CT, 输出三相电流供智能控制器进行信息分析, CT变比可调, 只要将连线端子接到相应端子座即可。 5、断路器分、合闸可手动或电动操作及过流保护。 6、断路器操作机构新颖、简单、动作可靠, 体积小、机械寿命可达10000次。 7、整个结构由合闸弹簧、储能系统、过流脱扣器、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成。

客户如有其它特殊要求，可在订货时提出，我公司可给予最大满足。
