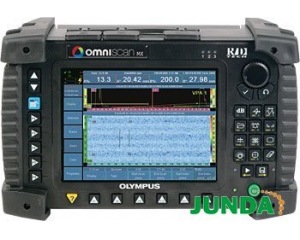

奥林巴斯OmniScan MX UT超声波探伤仪
奥林巴斯OmniScan MX UT超声波探伤仪衍射时差检测
l 衍射时差法（TOFD）是一种使用两个探头以一发一收模式进行检测的技术。TOFD探测并记录来自缺陷端部的衍射信号，从而进行缺陷探测和缺陷定量。TOFD数据显示在灰度图象B扫描视图中。TOFD检测方法符合ASME‑2235规范，覆盖范围宽，且对缺陷进行定量时无需考虑波幅。
l 单线扫查，进行全体积检测。
l 进行设置时，无需考虑焊缝结构。
l 对于各种缺陷都非常灵敏，且不受缺陷方向影响。
奥林巴斯OmniScan MX UT超声波探伤仪衍射时差（TOFD）和脉冲回波检测
l 奥林巴斯探伤仪尽管TOFD是一种非常强大有效的检测技术，但由于两个检测盲区的存在，其覆盖范围又有局限性。两个盲区的位置在近表面和底面。
l OmniScan®UT探伤仪的检测可同时使用TOFD与常规脉冲回波方法。脉冲回波法可以覆盖盲区，从而弥补了TOFD的不足之处。
l TOFD检测。
l 45º脉冲回波法，用于从焊缝两侧对焊冠进行检测。
l 60º脉冲回波法，用于从焊缝两侧对焊根进行检测。
奥林巴斯OmniScan MX UT超声波探伤仪零度检测（腐蚀和复合材料）
l 零度检测测量从工件反射到闸门中的超声回波的传播时间和波幅，以便对缺陷进行探测和测量。
l C扫描成像
l 带有C扫描后处理的完整A扫描记录
l 监控每个闸门中的波幅、峰值位置、穿出闸门阈值位置和厚度。
l 自动闸门与前面的闸门同步，从而得到更大的厚度动态范围。
l A扫描数据存储和C扫描后处理功能。
l 可选IF闸门，用于界面跟踪同步、测量闸门，或TCG/DAC曲线。
l 射频信号上的正闸门或负闸门（闸门间彼此独立）。
l 8路可被完全配置的报警，用于单闸门或多闸门中的事件；滤波器，可设定单通道或多通道的事件次数。
l 用户可定制彩色调色板，用于波幅和厚度C扫描。
l 颜色可调，彩色调色板有256种颜色。
l 双轴机械编码功能，数据采集和机械扫查同步。
l 可选数据库，便于用户在个人计算机上处理A扫描和（或）C扫描。
奥林巴斯OmniScan MX UT超声波探伤仪全功能B扫描
l 便于判读的被检工件横截面视图。
l 锅炉、管道、储物容器的腐蚀图像的清晰显示。
l 采集到的厚度值一目了然。
l 编码TOFD功能，用于无需考虑波幅因素的缺陷定量。
奥林巴斯OmniScan MX UT超声波探伤仪全功能A扫描
l A扫描显示的颜色可选。
l 抑制模式。
l 无填充模式。
l 峰值锁定模式（始终保持闸门A中带有最大波幅的信号）。
l 闸门阈值穿出（超过闸门阈值的那部分曲线的颜色改变）。
l 60 Hz的A扫描刷新率，带有包络覆盖和闸门内峰值。
奥林巴斯OmniScan MX UT超声波探伤仪逐步校准向导
l 所有的校准过程均根据逐步向导进行。
l 声速校准
l 楔块延迟校准
l TOFD校准
l TCG校准
l 编码器校准
奥林巴斯OmniScan MX UT超声波探伤仪TOFD选项
l B扫描编码数据成像和储存
l 灰色调调色板，亮度和对比度可调
l 100 MHz A扫描数字化
l TOFD在线和离线校准向导
l 双曲线指针和TOFD定量读数
l 直通波的再次同步
奥林巴斯OmniScan MX UT超声波探伤仪技术参数
外型尺寸 | 244毫米x 182毫米x 57毫米 |
重量 | 1公斤（2.2磅） |
接口 | LEMO®00（2个、4个、8个） |
脉冲发生器 | |
脉冲发生器数量 | 2个、4个、8个 |
脉冲输出 | 50 V、100 V、200 V、300 V±10 % |
脉冲宽度 | 30 ns～1000 ns±10%可调，分辨率为2.5 ns |
下降时间 | 小于7 ns |
脉冲形状 | 负方波 |
输出阻抗 | 小于7Ω |
接收器 | |
接收器数量 | 2个、4个、8个 |
接收器增益范围 | 0 dB～100 dB，步距为0.1 dB |
最大输入信号 | 20 Vp-p（满屏的128%） |
最小灵敏度 | 200µVp-p（满屏的128%） |
输入端噪音当量 | 160µVp-p（26µV RMS）（128%） |
输入阻抗 | 50Ω |
输入滤波器 | 中心频率：1 MHz（1.5 MHz）， |
系统带宽 | 0.25 MHz～32 MHz（-3dB） |
检波 | 全波、正半波、负半波 |
模式 | PE（脉冲回波法）、PC（一发一收法）、TT（穿透法）。在PC模式下，脉冲发生器的最多数量为通道数量的一半。 |
平滑 | 数字式 |
DAC | |
点数 | 16 |
DAC范围 | 高达40 dB |
最大增益斜率 | 20 dB/µs |
数据采集 | |
A扫描采集频率 | 每秒6000个A扫描（512点A扫描） |
最大脉冲速率 | 单通道12 kHz（C扫描） |
数据处理 | |
实时平均次数 | 2、4、8、16 |
闸门 | |
数量 | 3个闸门：I（同步），A和B（测量） |
同步 | 闸门I、A、B相对于主脉冲；闸门A和B相对于闸门I（后同步） |
数据存储 | |
A扫描记录（TOFD） | 每秒6000个A扫描（512点A扫描） |
C扫描类型数据记录 | 12000（A1、A2、A3、T1、T2、T3）（3个闸门） |
数据显示 | |
刷新率 | 60 Hz |
数据同步 | |
时间同步 | 1 Hz～12 kHz |
编码器同步 | 单轴或双轴，分成1～65536步 |
报警器 | |
数量 | 3个 |
条件 | 闸门的任意逻辑组合 |
信号 | 闸门A或B的波幅或TOF |
