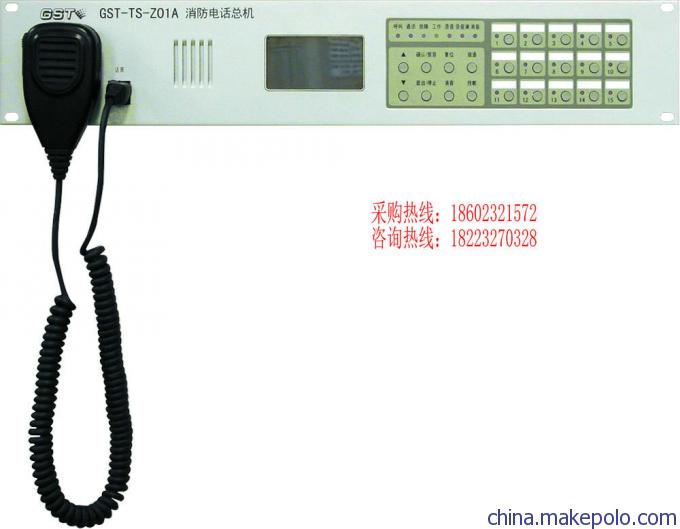

GST-TS-Z01A型消防电话总机价格：1650元/台​

采购热线：023-88595834，手机18602321572  QQ:591275407

一、GST-TS-Z01A型消防电话总机特点

GST-TS-Z01A 型消防电话总机是消防通信专用设备，当发生火灾报警时，由它可以提供方便快
捷的通信手段，是消防控制及其报警系统中不可缺少的通信设备。主要具有以下特点：
（1）每台总机可以连接最多 90 路消防电话分机或 2100 个消防电话插孔；
（2）总机采用液晶图形汉字显示，通过显示汉字菜单及汉字提示信息，非常直观的显示了各种
功能操作及通话唿叫状态，使用非常便利；
（3）在总机前面板上设计有 15 路的唿叫操作键和状态指示灯，和现场电话分机形成一对一的按
键操作和状态指示，使得唿叫通话操作非常直观方便；

二、主要技术指标

（1）工作电压：DC24V±10%
（2）工作电流≤0.5A
（3）允许消防电话分机环路电阻：<1000 欧姆
（4）频率范围：300～3400Hz
（5）串音电平：<-60dB
（6）传输损耗：<5dB
（7）使用环境：
温度：0℃～+40℃
相对湿度≤95%，不结露
（8）外形尺寸：
482.6mm×88.1mm×155.0mm

三、结构特征、安装与布线

GST-TS-Z01A型消防电话总机外形尺寸及结构略
其中系统内部接线：
机壳地：与机架的地端相接
DC24V 电源输入：接 DC24V
RS485 接控制器：与火灾报警控制器相连接
系统外部接线：
通话输出：消防电话总线，与 GST-LD-8304 接口连接

布线要求：通话输出端子接线采用截面积≥1.0mm2的阻燃RVVP屏蔽线，最大传输距离 1500 米。
特别注意：现场布线时，总线通话线必须单独穿线，不要同控制器总线同管穿线，否则会对通话声
产生很大的干扰。
