TBI滚珠丝杆又称为:滚珠螺杆,滚珠丝杠,滚珠丝杆,导螺杆。
TBI滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。
TBI滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,tbi滚珠丝杆被广泛应用于各种工业设备和精密仪器。
TBI滚珠丝杆是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。
滚珠丝杆的特点:
1、与滑动丝杠副相比驱动力矩为1/3滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3.在省电方面很有帮助。
2、高精度的保证tbi滚珠丝杆是用日本制造的世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度?湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3、微进给可能tbi滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高tbi滚珠丝杆可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
TBI滚珠丝杆高速进给可能TBI滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。
TBI滚珠丝杆精度公差:C10,C7,C5,C3,C2,C1----数字越小,精度越高。
TBI公司是世界知名的大型丝杠制造商;其丝杆最大特点是滚轧丝杆技术领先;质优价廉,大量被使用于雕刻机、点胶机、焊锡机、绕线机、木工机床、数控机床等设备上;TBI丝杆常规产品(深圳市合力士传动科技有限公司)有配备仓库存有大量直径12MM-63MM轧制级丝杆现货,丝杆长度最长可达8米。
;免费提供设计选型和技术咨询!
滚珠丝杆支撑座安装
(1)将固定侧安装到螺杆上。
(2)将固定侧插入,拧紧锁紧螺帽,用垫块和内六角固定螺栓将其固定。
(3)支撑侧轴承用止动环固定到螺杆轴上,并装入支撑侧支撑座。
注1:请勿将支撑单元拆解。
注2:螺杆轴插入支撑单元时,注意请不要将油密封垫片的凸缘球翻。
注3:用内六角固定螺栓压紧垫块时,为防止松弛请将内六角固定螺栓涂上粘结剂後再拧紧。
另外在严酷的条件下使用时,还必须采取措施防止其他零部件的松池,详细情况请与我公司销售经理联系。

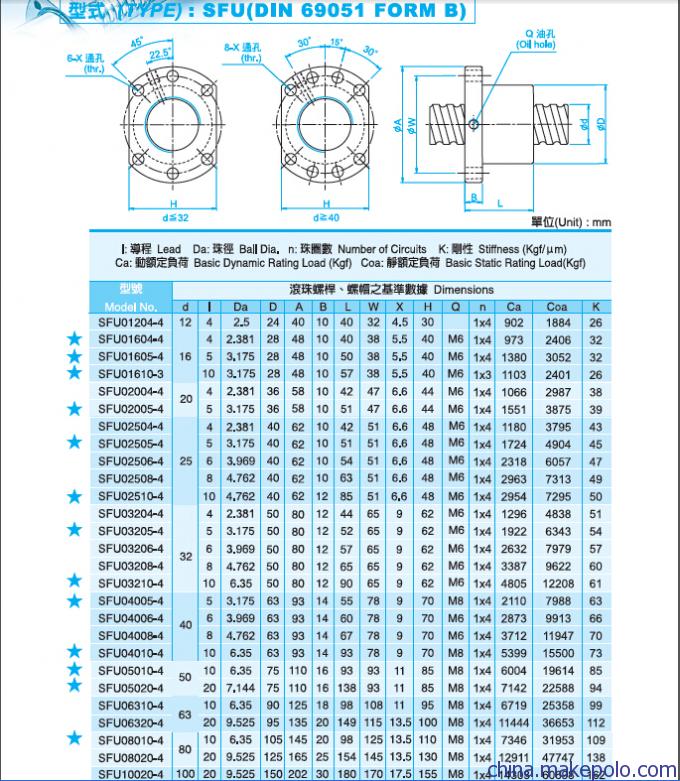

TBI滚珠丝杆型号大全:
高速 大导程系列双切边4孔:SFER1616 SFER1632 SFER2020 SFER2040 SFER2525 SFER3232 SFER4040 SFER5050重负载系列双切边6孔:SFUR1605 SFUR1610 SFUR2005 SFUR2505 SFUR2510 SFUR3205 SFUR3210 SFUR4005 SFUR4010 SFUR5010 SFUR6310 SFUR8010双切边4孔:SFIR1605 SFIR1610 SFIR2005 SFIR2505 SFIR2510 SFIR3205 SFIR3210 SFIR4005 SFIR4010 SFIR5010SFI6310 SFI8010高速静音双切边6孔SFSR1205 SFSR1605 SFSR1610 SFSR1616 SFSR1620 SFSR2005 SFSR2010 SFSR2020 SFSR2505 SFSR2525SFSR3205 SFSR3210 SFSR3220 SFSR3232 SFSR4005 SFSR4010 SFSR4020 SFSR4040 SFSR5005 SFSR5010SFSR5020 SFSR5050 SFSR6310 SFSR6320高速重负载系列4孔SFVR1205 SFVR1210 SFVR1510 SFVR1604 SFVR1605 SFVR2004 SFVR2005 SFVR2010 SFVR2020 SFVR2505SFVR2506 SFVR2508 SFVR2510 SFVR2525 SFVR3204 SFVR3205 SFVR3206 SFVR3208 SFVR3210 SFVR3220SFVR4005 SFVR4010 SFVR2510 SFVR4020 SFVR5005 SFVR5010 SFVR5020 SFVR6310 SFVR6320 SFVR8010SFVR8020 SFVR8020-7.6 双切边4孔SFKR0401 SFKR0601 SFKR0801 SFKR0802 SFKR082.5 SFKR1002 SFKR1004 SFKR1202 SFKR1204 SFKR1402 SFKR1602D数字代表:双螺母丝杆。DFER1616 DFER1632 DFER2020 DFER2040 DFER2525 DFER2550 DFER3232 DFER4040 DFER5050DFUR1605 DFUR1610 DFUR2005 DFUR2505 DFUR2510 DFUR3205 DFUR3210 DFUR4005 DFUR4010 DFUR5010 DFUR6310 DFUR8010DFIR1605 DFIR1610 DFIR2005 DFIR2505 DFIR2510 DFIR3205 DFIR3210 DFIR4005 DFIR4010 DFIR5010DFI6310 DFI8010DFSR1205 DFSR1605 DFSR1610 DFSR1616 DFSR1620 DFSR2005 DFSR2010 DFSR2020 DFSR2505 DFSR2525DFSR3205 DFSR3210 DFSR3220 DFSR3232 DFSR4005 DFSR4010 DFSR4020 DFSR4040 DFSR5005 DFDR5010DFSR5020 DFSR5050 DFSR6310 DFSR6320DFVR1205 DFVR1210 DFVR1510 DFVR
