特 点

 3U 5槽带交流电源的PXI平台

 兼容PXI Rev 2.2硬件规范

 紧凑型5槽PXI机箱，带1个系统槽 和4个PXI/Compact PCI外设槽

 300W工业级交流电源

 3.0kg轻量全铝结构

 55dBA低噪运行

 0°C至+55°C的宽温工作范围

 电磁兼容符合EN55022

概

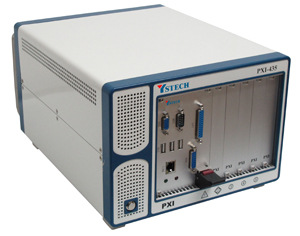

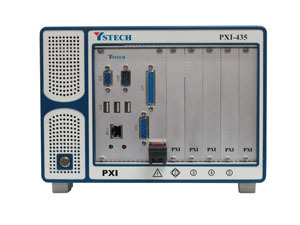

PXI-435采用优质全铝结构，设计灵活轻巧，加工精良，便携性和坚固性融为一体。PXI-435支持宽温运行，还有低噪运行以及优良的电磁兼容性，为各种测试和测量提供安全可靠保障。 研实科技PXI-435是具备先进功能的PXI和CompactPCI开发平台，它除了支持PICMG 2.0硬件规范外，该平台还提供包含1个系统槽和4个外设槽PXI背板，用于满足用户多种多样的测试和测量需求。 PXI-435配备了一个工业级的300W 1UATX电源，根据需要可以配备不同功率电源，最大的电源功率可以达到400W。

电源规格

交流（AC)输入

电压范围：180至240VAC

输入电压频率：60Hz

输入额定电流： 4A/230VAC

直流（DC)输出

直流输出总功率300 W

根据需要可配置为250W/300W/350W/400W电源

标准300W电源参数

机箱结构

安装方式：台式安装3U竖插

系统总槽数：5个

物理尺寸：255mm×192mm×346mm(WxHxD)

总重量：3.0 kg

后I/O ：不支持

冷却系统

风 扇：带滤网的 2×4.5W/12VDC风 扇

冷却能力： 30W/槽（经+55°C室内测试验证 ）

声压级： 48 dB（最大风扇速度时）

 声功率： 55.5 dB（最大风扇速度时）

环境参数

工作温度： 0°C—+55°C

储存温度：-20°C—至+70°C

工作湿度：10% —90%，非凝露

储存湿度：10%—90%，非凝露

辐射标准：EN 61326-1；FCC A级

安全性：EN 61010-1

抗干扰性：EN 61326-1

设计冲击：20G，半正弦，11ms脉冲持续时间

随机振动：（操作时） 5—500 Hz，0.5 Grms，3轴

非操作时）5—500 Hz，2.46 Grms，3轴

背板规格

结构：3U插板

标准：支持PICMG2.0硬件规范，

兼容PXI Rev 2.2硬件规范

槽位：1个系统槽，4个扩展槽

供电：支持标准ATX电源插座

总线：支持32/64Bit、33/66MHz CPCI总线
