840W家用风光互补发电系统
一、产品介绍
风光互补系统是一种将光能和风能转化为电能的装置。由于太阳能与风能的互补性强，风光互补发电系统弥补了风能与光能独立系统在资源上的间断不平衡、不稳定。可以根据用户的用电负荷情况和资源条件进行系统容量的合理配置。既可保证风光互补系统供电的可靠性，又可降低发电系统的造价。同时，风光互补系统是一套独立的分散式供电系统，完全不依赖电网独立供电，不消耗市电，不受地域限制，既环保又节能，还可作为一道典雅的风景为城市景观增姿添彩。
二、产品优势
风光互补系统既与国家的新能源、绿色照明战略精神相一致，又与政府在节能环保方面的政策要求相吻合，既体现环境效益、经济效益、又实现社会效益，真正的实现了三效合一。有效减少空气颗粒物、一氧化碳、二氧化碳、二氧化硫、二氧化氮有害气体的释放,使用一套2KW风光互补电站系统每年就可节约用电2500-3000多度。国家能源局于2013年11月18日发布《分布式发电项目管理暂行办法》 也在鼓励使用风光互补新能源。
三、系统连接示意图
四、系统报价及各部件参数
序号 | 部件名称 | 规格 | 单位 | 数量 | 单价 （元） | 备注 |
1 | 风力发电机 | EW-600W-24V | 台 | 1 | 1680 |
|
2 | 太阳能板 | 240W-24V | 块 | 1 | 1200 |
|
3 | 风光互补控制器 | 600W-24V | 台 | 1 | 600 | 智能型 |
4 | 风力发电机塔架 | 6米拉锁塔架 | 套 | 1 | 550 | 选配 |
5 | 太阳能支架 | 240W | 套 | 1 | 220 | 建议配置及价格 |
6 | 蓄电池 | 12V-150AH | 块 | 4 | 4200 | 建议配置及价格 |
7 | 逆变器 | 1000W-24V | 套 | 1 | 1300 | 建议配置及价格 |
合计： 3480 元 （此价格不含风力发电机塔架、太阳能支架、蓄电池和逆变器） | ||||||

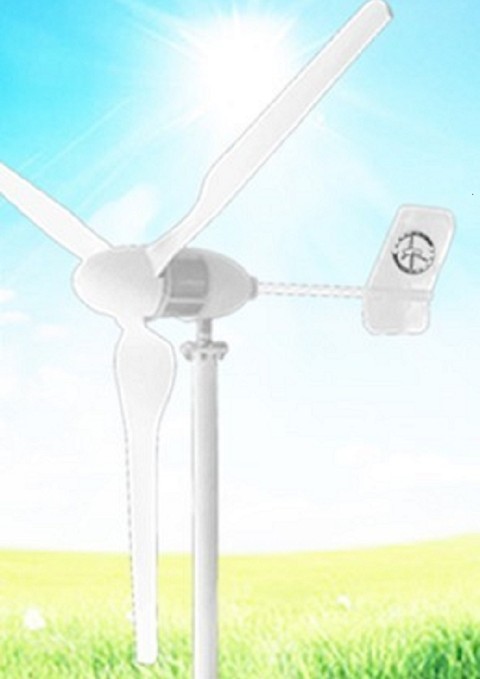

4.1 风力发电机参数
参数 | |
品牌 | 光芒 |
额定功率(W) | 600 |
额定电压(V) 额定电流（A） | 24 |
25 | |
风轮直径(m) | 1.73 |
启动风速(m/s) | 2.5 |
额定风速(m/s) | 12 |
安全风速(m/s) | 45 |
发电机工作形式 | 永磁同步发电机 |
风叶旋转方向 | 顺时针 |
风叶数量（片） | 3 |
风叶材料 | 玻璃增强聚丙烯材料 |
电机材料 | 铝合金&不锈钢 |
滑环类型 | 密封滑环 |
刹车方式 | 短路刹车 |
拉索塔架高度（m） | 6 |
风机毛重(kg) | 27 |
包装形式 | 纸箱（内衬泡沫） |
包装尺寸 | 116x46x24cm |
4.2 240W太阳能电池板参数
项目 | 参数 |
最大功率-PMAX | 240W |
开路电压-VOC | 37.54V |
最佳工作电压-VMP | 29.98V |
短路电流-ISC | 8.84A |
最佳工作电流-IMP | 8.34A |
组件转换效率 | 17% |
最大系统电压 | 1000V DC(IEC) / 600V DC(UL) |
熔丝电流 | 15A |
工作温度 | -40 ~ 85 ℃ |
组件尺寸 | 1650×991×40 mm |
重量 | 18.5 kg |
接线盒 | 防护等级 IP67 |
线缆截面积 | 4MM² |
连接器 | MC4 兼容接头 |
最大功率温度系数 | -0.45% / ℃ |
开路电压温度系数 | -0.33% / ℃ |
短路电流温度系数 | 0.062% / ℃ |
4.3 风光互补控制器参数
项目 | 参数 |
蓄电池额定电压 | 24V |
风机额定输入功率 | 600W |
风机最大输入功率 | 900W |
光伏额定输入功率 | 300W |
卸载开始电压点 | 27V |
充电停止电压点 | 29V |
风机刹车电流点 | 25A |
蓄电池过放保护电压点 | 21.6V |
蓄电池过放恢复电压点 | 24V |
输出过压保护电压点 | 32V |
光控开电压点（出厂值） | 2V【可调】 |
光控关电压点（出厂值） | 3V【可调】 |
1、2路额定输出电流 | 10A |
1路输出控制方式（出厂设置） | 3种方式可选（光控开关） |
2路输出控制方式（出厂设置） | 3种方式可选（光控开，时控5小时关） |
卸载控制方式 | PWM脉宽调制 |
显示方式 | LCD |
静态电流 | ≤20mA |
工作温/湿度范围 | -20～+55℃/35～85%RH（但无结露） |
通信功能（可选） | 可选RS232 、RS485、 RJ45、 GPRS |
温度补偿功能（可选） | -4mV/℃/2V ,–35℃～+80℃ , 精度：±1℃ |
市电切换功能（可选） | 智能切换 |
尺寸（长×宽×高） | 142×150×82mm |
产品重量 | 1.9kg |

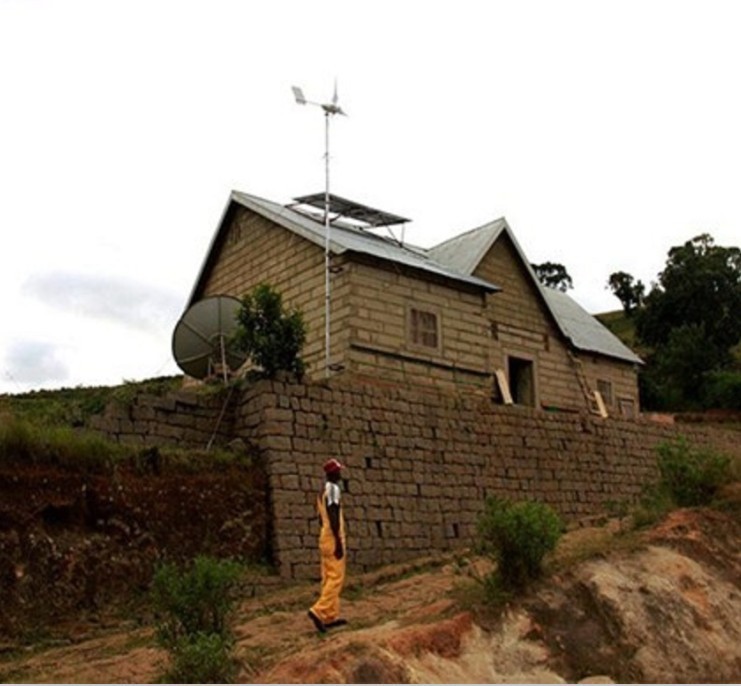

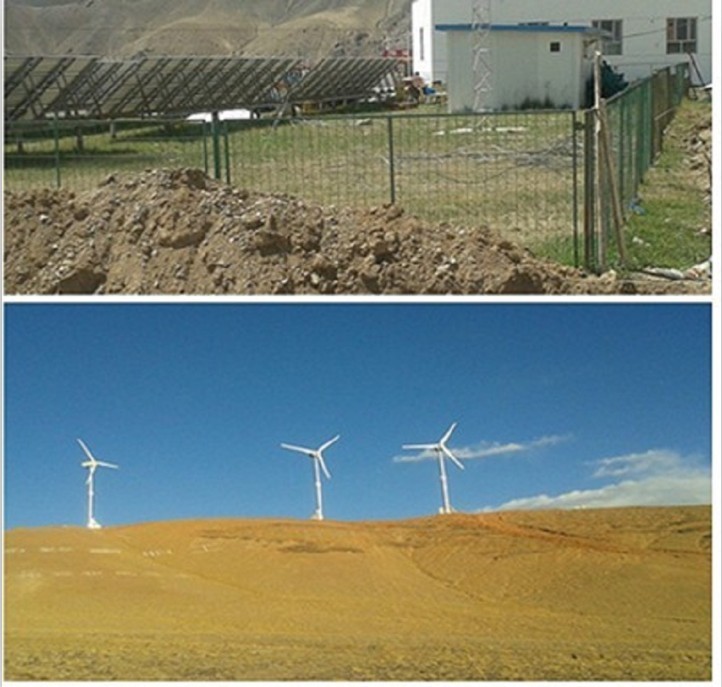

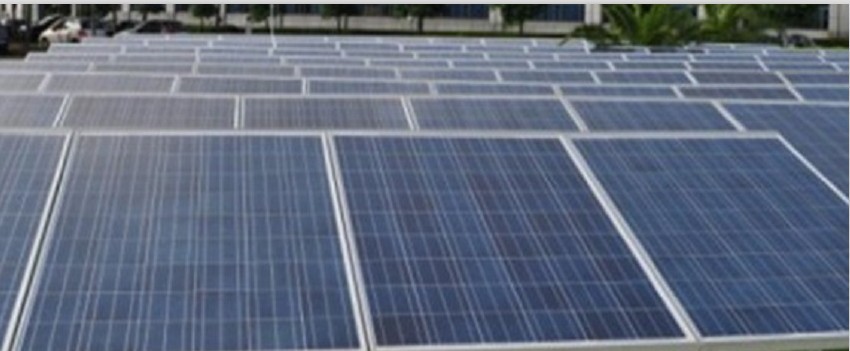

五、工程案例
六、公司介绍
扬州神州风力发电机有限公司成立于1996年，坐落在美丽的古城扬州。公司占地面积3.5万平方米，注册资金1100万元，是专业从事中小型风力发电机组研发、生产的高科技企业，拥有多项发明专利与实用新型专利。公司成立以来，不断引进专业人才，先进的生产设备和检测设备，形成了集设计，制造，安装，调试，营销和售后服务等一体化服务体系，并独立研发出了从80w到50kw 多个功率层次的风能产品， 在风光互补路灯系统，风光互补家庭供电系统， 风能独立供电系统， 风能并网系统， 风光柴互补等系统中得到广泛应用。公司现拥有ISO9001,CE, RoHs等认证，并多次荣获“江苏省高新技术企业”、“江苏省风电产业技术创新联盟骨干单位”等多项荣誉称号。
我们秉承客户第一， 质量第一， 服务第一的原则， 孜孜不倦的为客户提供最好的产品和最优质的服务。 我们坚信能源不再是消耗， 而是由我们创造！
七、资质证书
九、联系方式
公司名称：扬州神州风力发电机有限公司
地址：江苏省扬州市江都区仙女镇新河工业园
业务咨询电话：15861365069
15905253056
13813135412
15905253001
光伏业务部电话：0514-86292749
技术支持电话： 林先生 15161802829
'
