产品型号

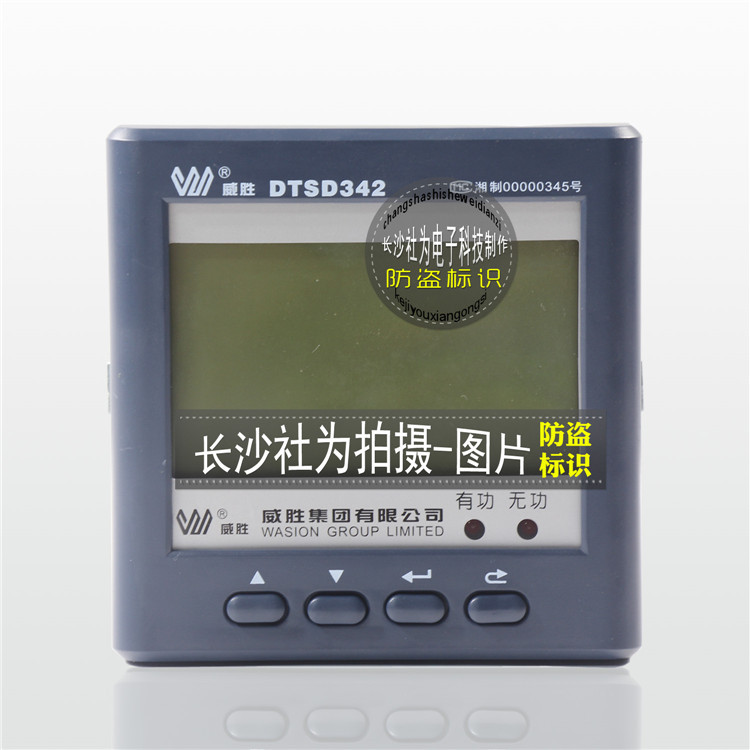

DTSD342/DSSD332-1A电流监测仪表/电流电力仪表/电流数显表
适用场合
本仪表是一款三相电流测量与控制于一体的仪表。仪表适用于变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜。
产品特点
● 记录电流的极值数据；
● 2路开关量输入，2路光耦继电器输出；
● 提供1路12V，50mA的直流电源输出；
● 电流变比范围：0.0000~9999.9999；
● 丰富的可编程报警器输出；
● RS485支持Modbus RTU规约和 DL/T645规约自适应；
● 通讯状态等显示提示；
● 多种监测量可现场配置的变送器4路（选配）；
● 产品全密封设计，防尘防雾；
技术参数
项目 | 性能参数 |
规格 | 三相三线、三相四线 |
测量 | 电 流 | 额定电流 | 1A、1.5A、5A |
测量范围 | 1(6)A、1.5(6)A、5(6)A |
功耗 | <0.05VA(单路额定电流) |
精度等级 | RMS精度0.2 ℅ |
电网频率范围 | 45～65HZ |
输入输出 | 选配功能（只能选择一种功能） | 开关量功能 | 2路光耦继电器输出 |
2路光耦输入 |
变送信号输出 | (1路~4路)4~20mA变送信号输出 |
准确度等级优于0.5级 |
+12V电源输出 | 额定电流50mA |
通 信 | 接口与通信规约 | RS485口: Modbus RTU规约+ DL/T645规约 |
通信地址范围 | Modbus RTU:0~ 247; |
波特率 | 选配低速（支持600bps~9600bps）或 高速（600bps~38400bps） |
环 境 | 工作温度 | -25℃~+60℃ |
极限工作温度 | -35℃~+70℃ |
相对湿度 | ≤95℅（无凝露） |
工作电源 | 交直流两用电源(范围：40V~420V)，功耗：≤1W，2VA |
尺寸 | 外形尺寸(mm)：96×96×95 ； 开孔尺寸(mm)：92×92 |
重量 | 450g |
接口电气性能
● 光耦继电器输出接口：AC/DC 250V,100mA
● 开关量输入接口： 导通阻抗 1.2KΩ
● 变送器输出接口：
技术指标 | 变送负载能力示意图 |
输出信号 | 4～20mA |  |
响应时间 | ≤250ms |
工频耐压 | AC2kV/min.1mA |
冲击电压 | 4.0kV,1.2/50μS |
极限工作电压 | ≤40V |
最大回路负载 | 见右图示 |
'
