VAS9181 是一款集充电管理、电量检测、LED 电量显示、LED 手电、升压DC/DC 等一体的单芯片专用IC， 所需外围器件极少，适用于单节锂离子/锂聚合物电池的移动电源充放电管理。它集成的高效1.2MHZ 同步BUCK 锂电池充电管理，采20V 工艺设计, 使用小尺寸的电感和电容最大可以达到2.0A 的充电电流，自适应充电管理可以搭配各种形态的5V 电源进行快速充电，可编程电池电压可以匹配不同型态的电芯达到电量的优化；集成的升压DC/DC 可以输出最大达到5V/2.1A 的放电电流，当电池电压低至3.2V 时依然可以维持5V/2.1A 的输出, 支持智能判断负载插入和拔除，进行自动升压和自动关机，电池电压低电保护，输出过流/ /短路保护等电路，确保芯片和系统安全工作；集成4 段的电池电量检测和显示，可以在充电还是升压放电的状态下有效地指示电池当前剩余的电量。手电LED 可以输出最大60mA 的电流，可通过按键控制手电的
开关。
充电特点
l高度集成的单片方案，所需外围元器件少l 20V 输入耐压l 2.0A 开关型充电电流l涓流，恒流，恒压和满充指示管理l 1.2MHz 开关频率, 支持2.2uH 的微型电感l高达94%效率l 4.2V 到4.4V 可编程的电池电压l自适应充电管理(VIN-DPM) l无需反向逆灌二级管或MOS l无需充电电流检测电阻l 4 段LEDs 电量显示(两种模式) l异常报错显示l搭配外围线路可实现边充边放l多重保护:
n6.6V 输入过压保护(OVP) n可编程的充电定时器(3~20 小时) n125℃热反馈充电电流调节n155℃过温关断(OTP) n电池短路与电池过压保护(BOVP) n电池温度检测(TS)
应用领域
l移动电源l备用电源
升压特点
l小于 60uA 电池存放漏电流l 1.2MHz 开关频率, 共享电感(2.2 or 3.3uH) l 5V/2.1A 恒压输出l高达90% 效率l电池电压3.15V 以下低电量提示l电池电压3.0V 以下自动关闭输出l 5.0V 到5.5V 可编程的输出电压l内置补偿与软启动, 宽范围的输出电容
(44uF~470uF) 配置l快速动态响应, 支持全陶瓷电容应用l集成60mA 手电应用l在升压模式下轻载自动关断l支持负载插入自动启动升压l 4 段LEDs 电量显示l精准的过电流检测l多重保护:
n逐周期5A 电流限制n155 ℃过温关断(OTP) 并重启n过电流/短路保护n驱动外接N 沟道MOSFET 可完全断开
USB-A 口

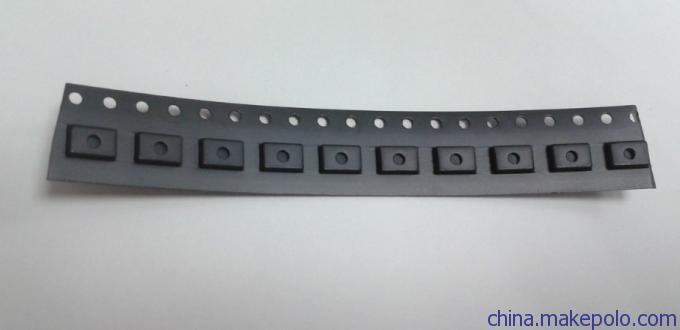

封装
l TQFN4x4-24
