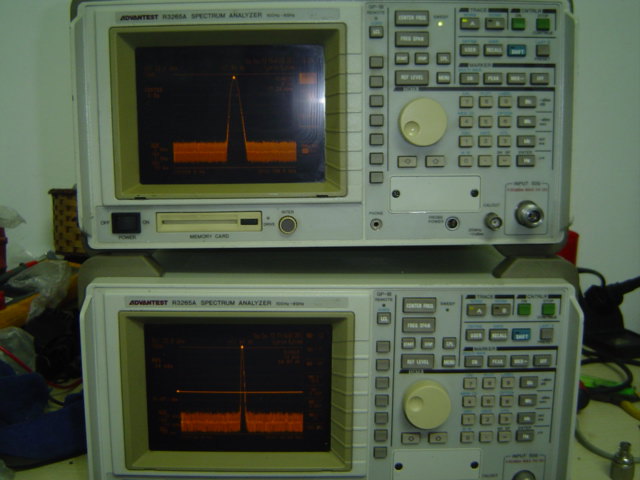

Advantest R3265A爱德万8G频谱分析仪 分辨率10Hz 100Hz-8GHz
产品型号：R3265A
产品品牌：爱德万
简单介绍
技术指标：
频率范围：100Hz - 8GHz
频率精度：（±）（在1GHz频点）：110Hz
分辨带宽范围：10Hz - 3MHz
平均噪声电平（最窄分辨带宽）：-140dBm
噪声边带（20kHz偏移）：-110dBc/Hz
R3265频谱分析仪的详细介绍
主要性能简介
*高输入灵敏度：-145dBm
*5us/p的高速扫描和数字读数输出
*门扫描功能
*内存卡功能
*用户定义功能
*运用大CRT显示的便携式系统
*和MIC-T-28800标准件兼容，质量可靠
性能简介
R3265是为了改进以前型号的基本功能而设计的微波频谱分析仪，为了满足新的用户需要简化了操作。因为它融入了时域分析功能，因此R3265可用于数字和模拟通讯中。尽管它是便携式仪器，也采用了大的CRT显示。在很宽的动态范围内，R3265可在一次扫描过程中测量从100Hz~8GHz的频率范围。即使在2.6GHz的频率上，一种新开发的高纯度合成器也能得到－110dBc/Hz的高信号纯度(10kHz的偏移频率)。
R3265特别擅长于测量新型的移动通讯设备的寄生发射强度，占用频率带宽，以及邻近通道的信号泄漏。在低噪声模式下，R3265具有-145dBm的高输入灵敏度(1MHz~3.6GHz)，因此它可以很容易的测量微弱信号。除了普通的用户自定义功能外，R3265还具备多光标功能，既列出多个光标显示的频率和电平值，以此来增强操作能力。存储功能可存储或调用测量设置，测量数据和用户定义值。使用这个功能，就可大大缩短测量所需时间和减少面板的重复设置。
主要性能简介
软件校准使其可以进行高精度测量
内部的CPU不仅可以校正中频(IF),而且还可以校正包括衰减器在内的频率特性，以提高振幅测量精度。在噪声测量中还可校正功率带宽。
10Hz到3MHz的分辨率带宽
对于频率分辨率，R3265运用了窄带(10Hz)IF带宽滤波器，可以从宽IF宽带滤波器(3MHz)中分离出附近的信号，把测量灵敏度提高为脉冲RF信号。这样R3265可运用于各种测量中。
窄带IF带宽滤波器也运用了一个数字IF滤波器，因此可进行高选择性邻近特性测量和高速测量。
运用大CRT显示的便携式系统
R3265便携式频谱分析仪使用了一个8英寸CRT显示屏来监视测量结束，这样就保证了精确的监测性能，而且操作也很简单容易了。
5μs/p的高速扫描
R3265用一个高速数字转换器在零间隙内进行5μs/p的高速扫描。用平均化功能也可将这个数据平均化。这个功能对于监测欧洲的GSM系统和日本，美国的下一代移动电话系统(如数字移动电话)的时分多址(TDMA)信号的平均传输功率是非常理想的。使用延迟扫描就可扩展到任意的范围(选件71)。
门扫描功能
R3265的标准特性包括同步信号（TDMA和视频信号）的分析功能。当和高速扫描功能一起使用时，可用此功能去监测TDMA信号任意一次窄通道中的传输功能或者用于分析TV信号一个水平线中的噪声。直至现在，门扫描功能都需要外部门扫描信号。选件71就提供了这样的信号，大大便利了操作。
占用带宽和邻道功率的测量
通过计算所测量的频谱数据，R3265可以很容易的测量无线电传输特性的占用带宽和邻道的泄漏功率，当测量占用带宽时，也显示载波频率。邻道的泄漏功率可在70dB的动态范围内进行测量。
主要技术指标
频率
频率范围：100Hz~8GHz
频段谐波模式(N)
100Hz~3.6GHz1
3.5GHz~7.5GHz1
7.4GHz~8GHz1
前置放大器：用VIG调谐前置放大器为3.5GHz~8GHz
频率读数精度(起始,终止,CF,标记器)：
±(频率读数×频率参考精度+跨度×跨度精度+0.15×RBW+10Hz)
间隙精度：±3%(跨度>2MHz）；±5%（跨度<2MHz)
计数频率光标：
分辨率：1Hz~1kHz
计数精度(S/N≥25dB)：±(光标频率×频率参考精度+5Hz×N+1LSD)△光标计数精度(S/N≥25dB):±(△光标频率×频率参考精度+10Hz×N+2LSD)
频率参考精度：±2×10-8/天，±1×10-7/年，±5×10-9/天(选件21)
频率稳定性：
残余FM(零跨度)：<3Hzp-p/0.1s
漂移(在预热1小时后)：
<2.5kHz×扫描时间(分)
50kHz<跨度≤2MHz
<60Hz×扫描时间（分）
频率范围混频器电平
二次谐波失真<-70dBc 100MHz到3.6GHz -30dBm
<-60dBc10MHz到3.6GHz -30dBm
<-100dBc>3.5GHz -10dBm
三阶互调失真<-70dBc 200MHz到3.6GHz -30dBm
<-60dBc10MHz到3.6GHz -30dBm
<-75dBc>3.5GHz -30dBm
残余响应(输入处无信号，0dB RF衰减) 1MHz到3.6GHz
300kHz到8GHz
振幅精度：
频率响应：
带内平坦度(10dB输入衰减)
±1.5dB 100Hz到3.6GHz,
±1.0dB 50MHz到2.6GHz
±1.5dB 3.5GHz到7.5GHz,
±1.5dB 7.4GHz到8GHz
频带转换引起的附加不确定度：
±0.5dB参考CAL信号的频响（10dB输入衰减）
±3dB 100Hz到8GHz
校准精度：-10dBm±0.3dB
IF增益不确定性：在自动校准后
±0.5dB:0dBm~-50dBm;
±0.7dB:0dBm~-80dBm,
分度逼真度：
对数:±0.2dB/1dB,±1dB/10dB,±1.5dB/90dB
线性度：基准电平的±5%
QP对数：±1.0dB/30dB,±2dB/40dB,±1.0dB/40dB（25℃~10℃）
输入衰减转换精度：±1.1dB/10dB步进,最大2.0dB,0~8GHz
分辨率带宽切换不确定度：
在基准带宽处：300kHz处，经过自动校准≤±0.3dB 100Hz~3MHz≤±1dB 30Hz≤±1.5dB 10Hz~100Hz(数字IF)
脉冲数字化不确定度：对数:1.2dB (RBW≤1MHz), 3dB (RBW:3MHz)
线性度：基准电平4%(RBW≤1MHz)，基准电平12%(RBW:3MHz)
一般指标
环境温度
工作温度：0℃到50℃
储存温度:-20℃到+60℃
湿度:RH85%
电源供应:从100VAC和220VAC间自动选择
尺寸：353mm(宽)×177mm(高)×450mm(长)
重量：22kg(通常情况下)
'
