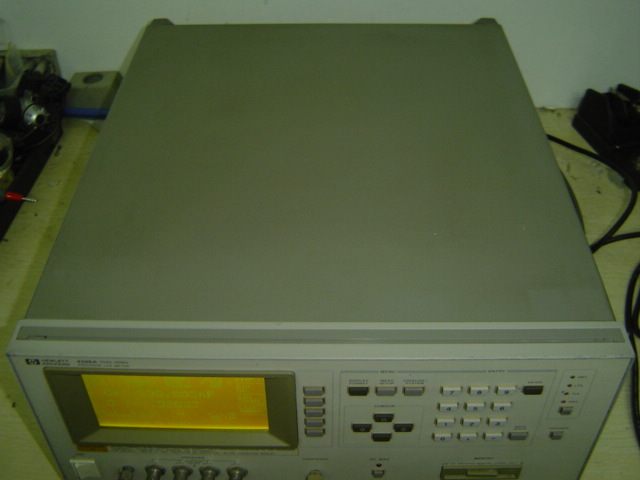

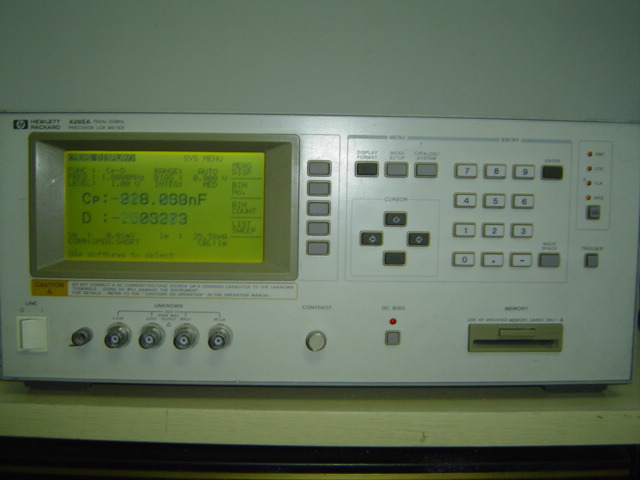

产品名称： 精密LCR测试仪HP4285A
品　　牌： HP
产品型号： 4285A


产品指标： 75kHz-30MHz
产品信息： ?75kHz-30MHz 以100Hz步进
?0.1%的基本精度
?高速测量：30ms/一次测量
?恒定的V或I测试信号电平
?用Agilent42841A时给出10Adc
?能用Agilent42851A进行精确的Q测量
?具有列表扫描测量功能
4284A，4285A精密LCR测试仪
　　Agilent4284A和4285A精密LCR测试仪是用于元件和材料测量的价廉物美的仪器。它们通过提供精确、高吞吐量的测试方法来改善元件的质量。20Hz到1MHz宽的测频范围和优良的测试信号，使4284A在测试元件时符合最通行测试的标准如IEC/MIL标准(国际电工委员会或美国军用测试标准)。对射频元件的测试，4285A给出更高的测试频率范围，从75KHz到30MHz。无论在研究开发、生产、质量保证中还是进货检验，4284A和4285A能满足全部LCR测量要求。
技术指标
（全面的技术指标请参阅技术资料）
被测参数：|Z|-θ,|Y|-θ,R-X,G-B,C-D,Q,ESR,G,Rp;L-D,Q,ESR,G,Rp;偏差和%偏差
测量电路模式：串联和并联
量程转换：自动和手动
触发：内部、外部、手动和总线（HP-IB）
延迟时间：0～60.000s,以1ms步进


测量终端：四端对
测试电缆长度：
　　4284A：标准：0和1m；带选件006时：0，1，2，和4m
　　4285A：0，1和2m
积分时间：短、中等和长
取平均：1～256，可程控
测试信号
　　4284A：20Hz～1MHz±0.01%,8610个可选择频率
　　4285A：75KHz～30MHz±0.01%, 以100Hz步进
测试信号方式
标准:分别在开路或短路的测量端，而不是在被测件上对选定的电压或电流编程。
恒定：维持被测件上选定的电压或电流，而与器件阻抗和变化无关。



示器
LCD点阵显示：显示被测值，控制设置，比较极限和判决，列表扫描表，自测试信息和信号指示。



修正功能
开路/短路误差为0：消除由测试夹具杂散寄生阻抗引起的测量误差。
接负载：利用已校器件作为参考来改善测量精度。



列表扫描功能
最多可对10个频率或测试信号编程。可进行单次测试或顺序测试。当安装上选件001时，还能进行直流偏压测试。



比较器
10仓室(ten-bin)分类用于一次测量参数。输入/输出用于二次测量参数。
仓室计数：0～999999
列表扫描比较器：高/符合/低判定输出用于列表扫描中的每个测量点。
