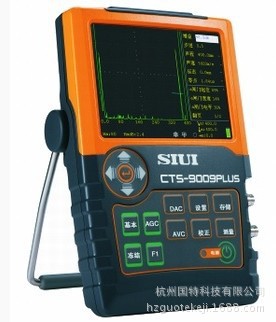

轻便、易用、可靠
——SIUI新一代轻便式数字超声探伤仪
小巧轻便：整机（含电池）重量保持在1.15Kg，高空、野外作业
轻松自如
操作简易：按键少，定义明确，实现单手握持操作
防尘防水：按 IP65 防护标准设计，适应复杂的工业探伤环境
超低功耗：标配锂聚合物电池，连续工作时间长达7小时
性能强劲：分辨率高、穿透力强，满足从薄板到大铸件的精确探伤
顶级功能与性能
最高采样速率240MHz，测量分辨率0.1mm
工作频率范围0.5～10MHz，灵敏度余量高达65dB
20～500Hz分10档可调的脉冲重复频率，避免探伤过程中出现混响信号
自动增益控制AGC，配合峰值回波、图像冻结功能，快速确定缺陷最高
波，探伤更高效
AVG曲线，使用已知平底孔或大平底回波，制作出3条不同当量的曲线
DAC曲线，配合回波比较功能，使不同距离不同波幅的回波定量更简便
宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏，细节一览无遗
3种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求
存储300组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求
特点：小体积 低功耗 高性能 多功能 轻重量 易操作
Ø 小巧轻便：整机（含电池）重量保持在1.15Kg，高空、野外作业轻松自如
Ø 操作简易：按键少，定义明确，实现单手握持操作
Ø 防尘防水：按 IP65 防护标准设计，适应复杂的工业探伤环境
Ø 超低功耗：标配锂聚合物电池，连续工作时间长达7小时
Ø 性能强劲：分辨率高、穿透力强，满足从薄板到大铸件的精确探伤
技术参数：
衰减器误差（dB） | 每12dB±1dB | 检波方式 | 负向检波/正向检波/双向检波/滤波/RF |
垂直线性误差（%） | ≤3 | 增益调节（dB） | 0~110；分0.5/2/6/12步进调节 |
动态范围（dB） | ≥30 | DAC功能 | 用于制作、设置和应用DAC曲线 |
探伤灵敏度余量（dB） | ≥65（2.5Z20N探头） | AVG功能 | 用于制作、设置和应用AVG曲线 |
远区分辨力（dB） | ≥26 | 闸门 | 闸门方式：off/进波/失波/进波+报警声/失波+报警声 |
水平线性误差（%） | ≤0.5 | 自动增益功能 | 使闸门内回波幅度自动调节到指定幅度幅度设置：40%/50%/60%/70%/80%/90%/100% |
电噪声电平（%） | ≤10（1~4MHz） | 峰值记忆功能 | 显示波形包络 |
工作频率范围（MHz） | 0.5~15，分1~4/0.5~8/2~15三档可选 | 峰值回波功能 | 记录包含最高回波的回波波形 |
脉冲重复频率（Hz） | 分10档可调（20~500Hz可调，但受探测范围、材料声速、脉冲位移、探头零点等限制） | 冻结功能 | 冻结屏幕波形 |
薄板分辨力（mm） | ≤3（5C10N探头） | 自动校正功能 | 用于校正材料声速与探头零点，校正模式：声速+零点/声速/零点 |
探测范围（mm） | 0~13000（钢纵波） | 角度测量功能 | 用于测量探头角度 |
脉冲移位（mm） | -10~1000（钢纵波） | 抑制（%） | 0~80 |
探头零点（μs） | 0~200 | 工作电压（V） | 9~12DC（外部电源），6.0~8.4（电池） |
材料声速（m/s） | 400~9999 | 工作温度（℃） | -10~40 |
阻尼 | 低/高 | 重量(Kg) | 约1.15（含电池） |
探头频率检测 | 采用FFT计算探头回波的频率 | AWS D1.1/D1.5 | 根据美国焊接协会AWS的D1.1/D1.5D计算钢结构和桥梁焊缝等级 |
裂纹测高功能 | 根据斜探头端点反射法计算焊缝裂纹高度 | 闸门扩展功能 | 将闸门内回波放大到整个回波区域 |
以太网接口 | 实现与计算机（上位机）的实时通信和遥控 | 探头频率检测 | 采用FFT计算探头回波的频率 |
B型扫描 | 采用定时扫描方式形成B型图像 | 尺寸（mm） | 152×240×52（宽×高×深） |
API 5UE | 根据美国石油协会API的推荐性实践RP 5UE计算缺陷深度的定量方法 | 曲面修正 | 修正斜探头圆管检测时的深度和水平距离，修正模式：内弧/外弧 |
'
