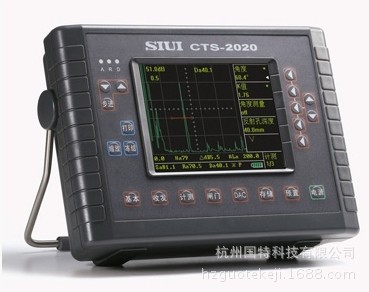

CTS-2030介绍:
CTS-2030配置场致发光（EL）显示屏，不支持屏幕颜色变化；工作温度为-20℃~ 40℃；其他参数及功能与CTS-2020相同。
产品功能：
最高采样速率240MHz，测量分辨力0.1mm，最小显示范围5mm
工作频率范围0.5～10MHz，灵敏度余量高达62dB
USB接口可实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告
脉冲重复频率可调，避免在探伤过程中出现混响信号
界面波跟踪功能，通过A、B闸门间的逻辑关系，容易实现水浸法探伤或精确测厚
峰值记忆功能，有助于对工件进行快速扫查和测量
完善的DAC曲线功能，方便进行回波价
具有测量探头角度（K值）的功能
大容量存储器可存储高达500个数据集，包括波形、曲线、参数、探伤报告等
菜单语言：中、英文二种，操作过程文字信息提示
高亮度彩色TFT液晶显示屏带来最佳的读测效果
10种波形颜色和字符颜色自由选择
大容量锂电池可连续工作6小时以上
产品应用：
薄板探测
CTS-2020具有很好的近区分辨力，非常适合锻件近区缺陷的检测和压力容器、管道的壁厚测量。
图示为1.2mm钢板的底面回波
焊缝检测
CTS-2020完善的DAC曲线和回波比较功能，令回波评价工作更轻松、更方便、更准确
图示为焊缝的缺陷回波与一组DAC曲线
跟踪功能
CB闸门跟踪功能，容易实现水浸法探伤或精确测厚
图示为B闸门跟踪功能示意图
斜探头探伤时，可对缺陷进行精确测试
C通过数字仪器的强大功能，可以对缺陷进行精确定位
图示为斜探头探测距表面40mmΦ1.6的波形图
CTS2020超声波探伤仪主要技术指标
项 目 | 单 位 | 技 术 数 据 |
衰减器误差 | dB | 每12dB±1dB |
垂直线性误差 | % | ≤3 |
动态范围 | dB | ≥30 |
探伤灵敏度余量 | dB | ≥62 |
远区分辨力 | dB | ≥26 |
水平线性误差 | % | ≤0.5 |
电噪声电平 | % | ≤20（1～4MHz） |
工作频率范围 | MHz | 0.5～ 10，分1 ～ 4 / 0.5 ～ 10两档可选 |
脉冲重复频率 | 分10档可调。 探测范围≤1500mm时，约20Hz ～ 500Hz
探测范围>1500mm时，约20Hz ～ 200Hz |
薄板分辨力 | mm | ≤3（5C10N 探头） |
测量分辨力 | mm | 0.1 |
探测范围 | mm | 0～ 6000 （钢纵波），连续可调，最小显示范围5 mm |
脉冲移位 | mm | -10～ 1000 （钢纵波） |
探头零点 | μs | 0～ 199.9 |
材料声速 | m/s | 1000～ 9999 |
阻尼 | | 高/低 |
抑制 | % | 0～ 80 |
检波方式 | | 正向、负向、双向、滤波 |
增益调节 | dB | 0～ 110；分 0.5 / 2 / 6 / 12步进调节 |
USB接口 | | 1个USB接口，可实现仪器内部存储数据、数据波形向U盘的转存，打印探伤报告 |
打印机 | | 可配用HP-1020、HP-1120、Canon-S100SP打印机 |
DAC曲线 | | 最多能记录10个回波参考点并逐段显示；可改变DAC 3线间dB距离；可以插入回波参考点或对选定的回波参考点进行修正 |
数据存储器 | | 500组数据集，包括探伤状态参量、回波图形、DAC 曲线和备注信息等 |
监视闸门 | | 2个独立的测量闸门，B闸门可设定为界面波跟踪闸门模式 |
报警信号 | | 声光报警（内接蜂鸣器和面板LED发光二极管） |
测量点选择 | | 闸门内最高波的峰值或第1回波的前沿 |
回波评价 | | 声程、水平距离、垂直距离、幅值、dB差值显示 |
A型回波冻结 | | 冻结探伤画面 |
缩放 | | 选择正常和放大两种显示模式 |
峰值记忆 | | 可选择回波峰值记忆显示，背景峰值波形以不同颜色表示 |
显示屏 | | 5.7"高亮度TFT液晶显示屏, 320×240象素 |
电源 | | 交流电或电池 |
电池类型 | | 锂电池组（7.4V 、7.2Ah） |
工作时间 | h | ≥6（与背景光亮度有关） |
工作电压 | V | 6～9 DC （外部电源）；6.0～8.4 （电池） |
工作温度 | ℃ | -10～40 |
重量 | Kg | 约1.68（不含电池） |
尺寸 | mm | 260 ×78× 180（长×宽×高） |
'
