  具体运费由铁芯的重量确定，订单在2000元以上，由卖家承担运费。
|
|
应用领域： |
大功率开关电源
逆变焊机电源
X 光电源、激光电源、通讯设备电源
UPS 不间断电源和高频感应加热电源
充电电源
电解电镀电源
变频调速电源 |
|
性能指标 : |
| 铁基纳米晶铁芯与铁氧体铁芯磁性能对比： |
| 基本磁性参数 | 纳米晶铁芯 | 铁氧体铁芯 | | 饱和磁感应强度（ T ） | 1.25 | 0.5 | | 剩余磁感应强度（ T ） （ 20KHz ） | <0.20 | 0.20 | | 铁损（ 20KHz/0.2T ） （ W/Kg ） | <3.4 | 7.5 | | 铁损（ 20KHz/0.5T ） （ W/Kg ） | <35 | 不能使用 | | 铁损（ 50KHz/0.3T ） （ W/Kg ） | <40 | 不能使用 | | 导磁率 （ 20KHz ） （ Gs/Oe ） | >20,000 | 2,000 | | 矫顽力 (A/m) | <1.60 | 6 | | 饱和磁致伸缩系数（×10－6） | <2 | 4 | | 电阻率(mW-cm) | 80 | 106 | | 居里温度 ( ℃ ) | 570 | <200 | | 叠片系数 | >0.70 | － |
|

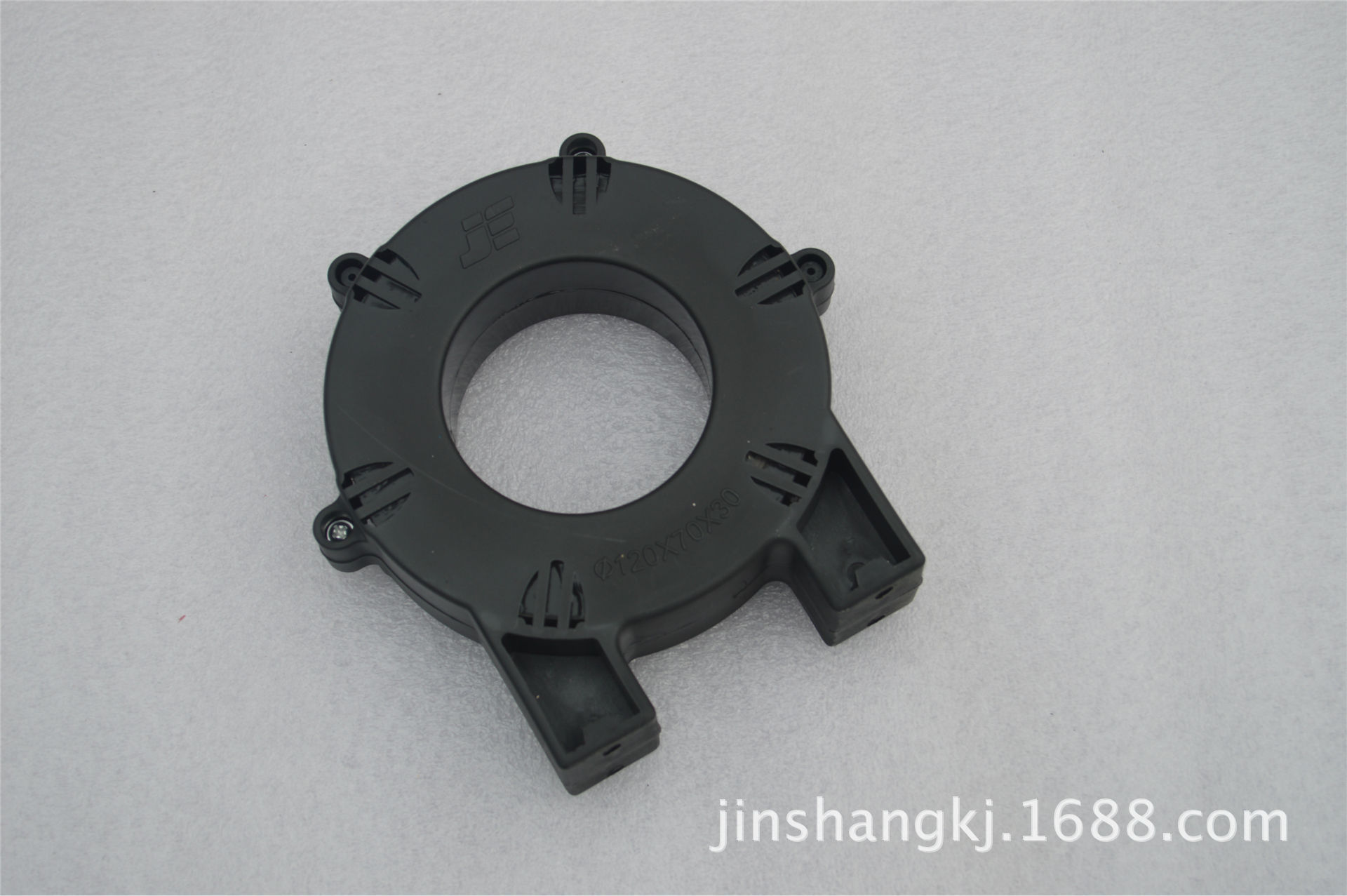

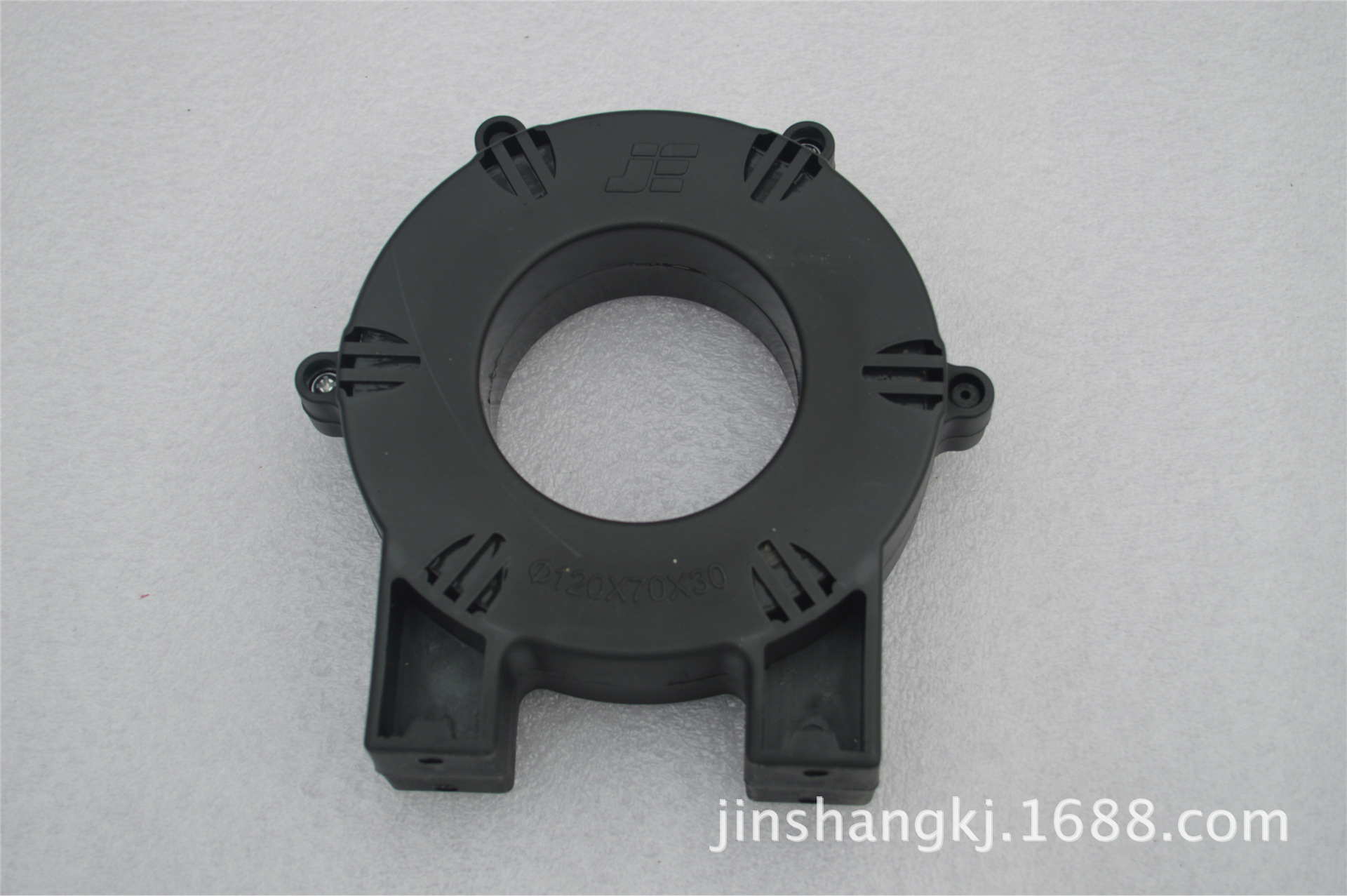

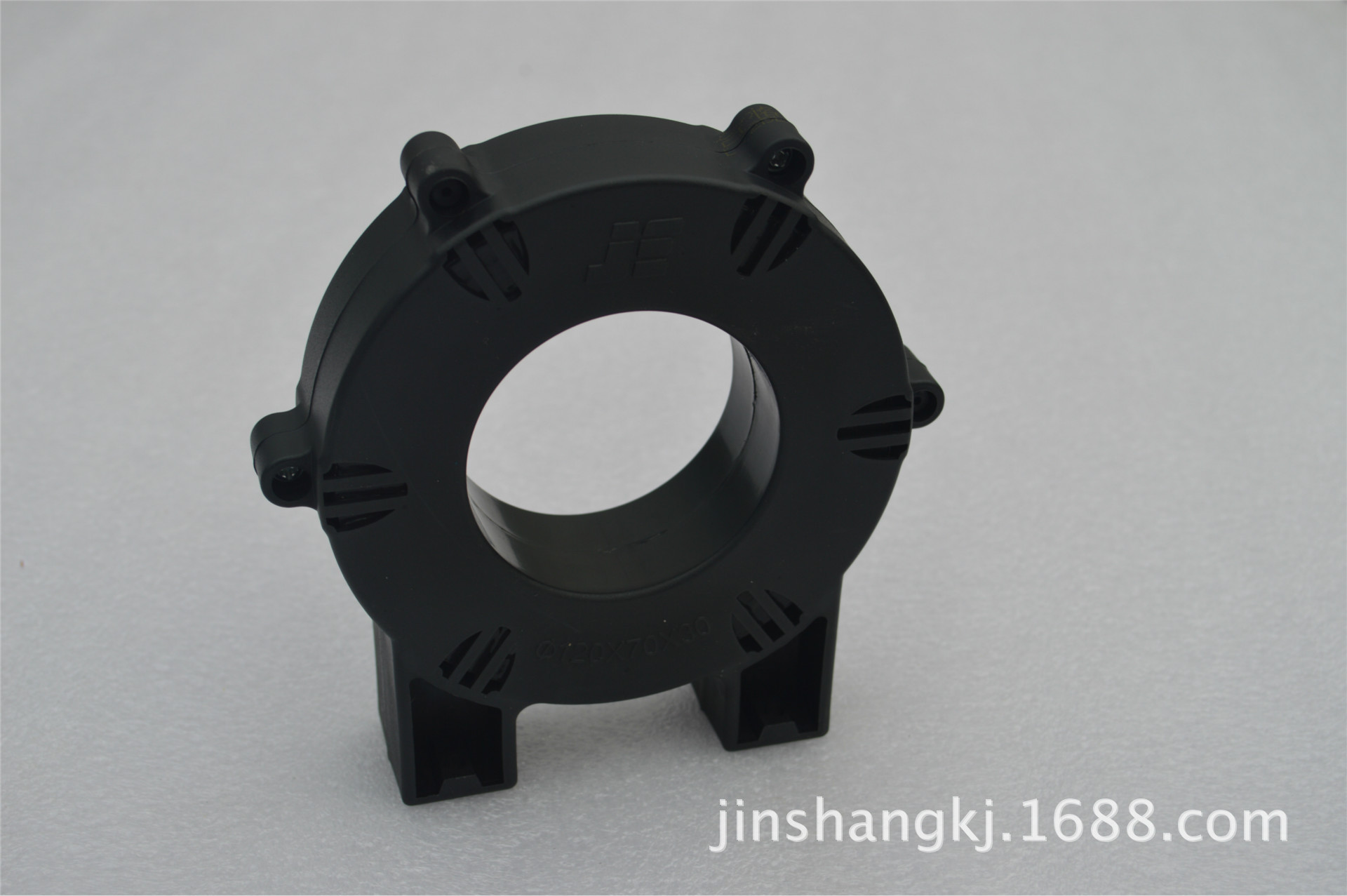

| 外包装有金属、塑料保护盒、或者经特殊处理后不装盒 | | 常用环形铁芯规格： | 产品规格 | 铁芯尺寸 (mm) | 护盒尺寸 (mm) | 截面积 (cm2) | 磁路长度 (cm) | 质量 (g) | 焊机适用功率 (Kw) | 适用焊机电流 | OD | ID | HT | OD | ID | HT | JSONL-644020 | 64 | 40 | 20 | 66 | 37 | 23 | 1.8 | 16.34 | 213 | 2-5 | | JSONL-704025 | 70 | 40 | 25 | 72 | 37 | 28 | 2.81 | 17.28 | 352 | 3 | | JSONL-755025 | 75 | 50 | 25 | 77 | 47 | 28 | 2.34 | 19.63 | 334 | 4.5 | | JSONL-805020 | 80 | 50 | 20 | 82 | 46 | 23 | 2.25 | 20.42 | 333 | 4 | | JSONL-805025 | 80 | 50 | 25 | 85 | 44 | 30 | 2.81 | 20.42 | 416 | 5 | 120A 160A | JSONL-1005025 | 100 | 50 | 25 | 105 | 44 | 30 | 4.69 | 23.56 | 801 | 12 | | JSONL-904020 | 90 | 40 | 20 | / | / | / | 3.75 | 20.42 | 555 | 10 | | JSONL-1006020 | 100 | 60 | 20 | 105 | 56 | 23 | 3 | 25.13 | 547 | 8 | 160A 200A | JSONL-1206030 | 120 | 60 | 30 | 125 | 57 | 35 | 6.75 | 28.27 | 1384 | 15 | 315A | JSONL-1207020 | 120 | 70 | 20 | 125 | 67 | 25 | 3.75 | 29.85 | 812 | 10 | | JSONL-1207025 | 120 | 70 | 25 | 125 | 67 | 30 | 4.69 | 29.85 | 1014 | 12 | 200A 250A | JSONL-1207030 | 120 | 70 | 30 | 125 | 67 | 35 | 5.63 | 29.85 | 1217 | 15 | 315A 400A | JSONL-1308040 | 130 | 80 | 40 | 136 | 76 | 45 | 7.5 | 32.99 | 1793 | 25 | 400A 500A | JSONL-1308050 | 130 | 80 | 50 | 136 | 76 | 55 | 9.38 | 32.99 | 2242 | 30 | 500A 630A | JSONL-1309050 | 130 | 90 | 50 | 136 | 85 | 56 | 7.5 | 34.56 | 1880 | 30 | 630A | JSONL-1308060 | 130 | 80 | 60 | 136 | 85 | 66 | 11.25 | 32.99 | 2690 | 40 | 630A | JSONL-18011060 | 180 | 110 | 60 | 186 | 105 | 66 | 15.75 | 45.55 | 5202 | 60 | 1250A |
|
注：其他规格,可按相关要求制做。 |
