2 计量电能表受谐波影响的误差

2.1 感应式电能表受谐波的影响

感应式电能表是靠电磁感应来产生转动力矩的，电能表工作时，电压线圈的电流所产生的磁通分为两部分，一部分是穿过铝盘并由回磁板构成回路的工作磁通，另一部分是不穿过铝盘而由左右铁轭构成回路的非工作磁通。而电流线圈所产生的磁通，两次穿过铝盘，并通过电流元件铁芯构成回路。由于电压线圈和电流线圈产生的交变磁通，在不同位置穿过铝盘，并在铝盘的不同位置感应出电流（涡流），此涡流与磁场相互作用便产生推动铝盘转动的力矩，铝盘转动与负载有功功率成正比。

电能表产生误差的原因很多，与系统高次谐波相关的体现为两个方面：

·电磁感应式电能表的设计只按基波考虑；

·由谐波和基波叠加而成的电压、电流波形发生畸变。

2.2 电子式电能表受谐波的影响

电子式电能表的工作过程如图1。

全电子式电能表产生误差的因素，完全消除了感应式电能表的机械转动、元件磨损、倾斜度等的影响，但对其运行环境、元器件质量、电能质量、谐波频率的影响产生的误差也是多方面的。

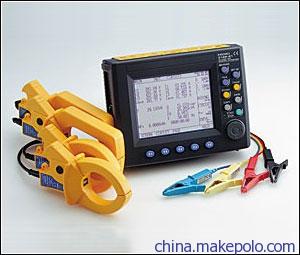

3 谐波工况下的电能计量

3.1 谐波工况下的准确计量要求

随着电力市场改革的推进，电能作为一种商品已经全面走向市场化，电能表能否在各种工业状况下准确计量，逐渐受到了供用电双方的重视。

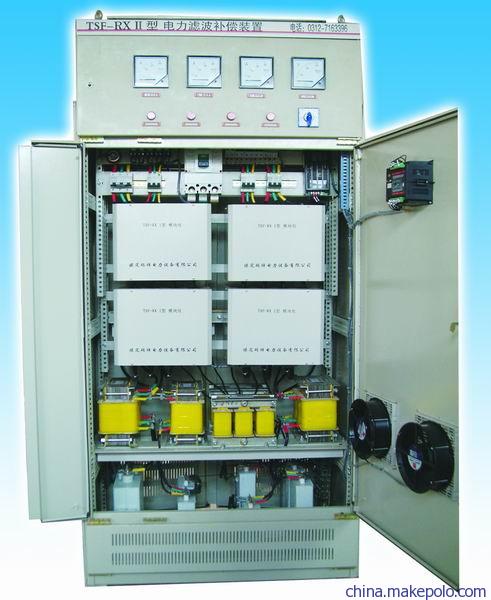

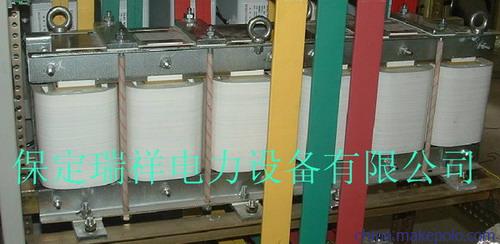

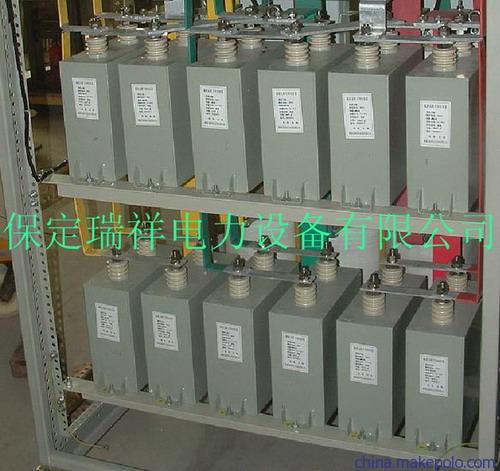

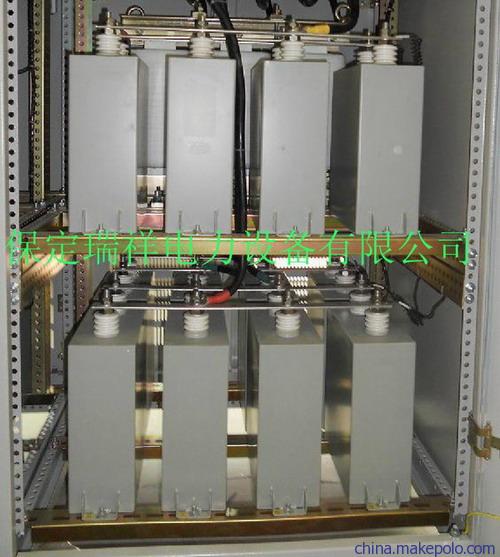

随着大功率非线性负荷的迅速增加，使得供电系统中电压、电流波形发生畸变，对电网造成了严重的影响，并使电能表计量的误差急剧增大。

在谐波工况下是否依然能够准确计量，成为对三相多功能电能表的必然要求。

3.2 谐波工况下的计量准确性

在实际的计量中，电力用户可以分为两类，即产生谐波的谐波源用户和不产生谐波的谐波受害者用户。

作为谐波源的用户，一方面产生了谐波功率，对电网造成了污染，另一方面，计费总电能为基波电能减去产生的谐波电能。作为正常使用的谐波受害者用户，一方面设备深受谐波危害，另一方面，计费总电能为基波电能加上吸收的谐波电能。
