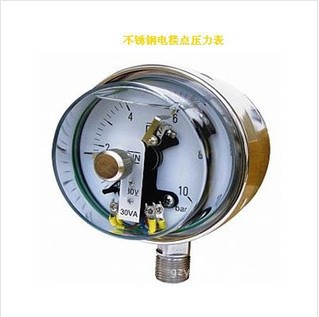

YXC系列磁助式电接点系列Ⅰ型(100,150)
适用范围
该仪表适用于无爆炸危险、不结晶、不凝固及遇铜（铜合金）不起腐蚀作用的液体、气体和蒸气等介质的压力系统实现测压发信（报警）和自动控制。
YXC系列产品采用了磁助式电接点装置，具有动作稳定可靠、接点功率大等优点。
YXN系列产品在YXC产品的基础上，通过在仪表内部加设阻尼装置，提高了抗介质脉动和机械振动的性能，增强了产品使用的可靠性，延长了产品的使用寿命。
技术参数
| 型号 | YXC100、YXN100 | YXC150、YXN150 |
| 公称直径 | φ100 | φ150 |
| 接头螺纹 | M20×1.5 |
| 精度等级 | 1.5;2.5 |
测量范围
Mpa | -0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 －0.1~1.5 |
| -0.1~2.4 0~0.1 ~0.16 0~0.25 0~0.04 0~0.6 |
| 0~1 0~1.6 0~2.5 0~4 0~6 |
| 0~10 0~16 0~25 0~40 0~60 |
| 0~100 0~120 |
| 使用环境条件 | 温度：-40~70℃；相对湿度≤85% |
| 抗震等级 | YXC系列为V·H·3,YXN系列为V·H·4 |
| 电接点装置的技术参数 | ●最高工作电压：C220V；AC380V |
| ●触点最大功率：30VA（阻性负载） |
| ●控制方式；可调节上、下缓行磁助接点开关 |
额定负载参考值
| 电压（V） | 电阻性负载电流（A） | 电感性负载电流（A） |
| AC | DC |
| 380 | 0.08 | | 0.045 |
| 220 | 0.135 | 0.13 | 0.065 |
| 110 | 0.27 | 0.25 | 0.13 |
| 50 | 0.5 | 0.4 | 0.2 |
| <40 | ≤1 | | |
外型尺寸
| 型 号 | D | D0 | H | H’ | H0 | h | H1 | H2 | L | L’ | d1 | d0 |
| YXC100-Ⅰ | φ100 | φ90 | 78 | 44 | | | 17 | | 90 | | | |
| YXC100-Ⅲ | φ100 | φ90 | | 44 | 38 | 2 | 29 | 18 | 121 | 42 | φ132 | φ118 |
| YXC150-Ⅰ | φ150 | φ140 | 83 | 49 | | | 18 | | 115 | | | |
| YXC150-Ⅲ | φ150 | φ140 | | 47 | | | 29 | | 121 | 42 | φ180 | φ165 |
| YXN100-Ⅰ | φ100 | φ90 | 80 | 47 | | | 17 | | 94 | | | |
| YXN100-Ⅱ | φ100 | φ90 | 80 | 47 | | | 17 | | 94 | | φ130 | φ118 |
| YXN100-Ⅲ | φ100 | φ90 | | 47 | 28.5 | 3 | 32 | 28 | 124 | 44 | φ130 | φ118 |
| YXN100-Ⅳ | φ100 | φ90 | | 47 | | | 32 | 28 | 124 | 44 | | |
| YXN150-I | φ150 | φ140 | 85 | 54 | | | 22 | | 115 | | | |
| YXN150-Ⅲ | φ150 | φ140 | | 49 | 26.5 | 3 | 55 | 50 | 127 | 44 | φ177 | φ165 |
