一、LED条形地砖灯概述

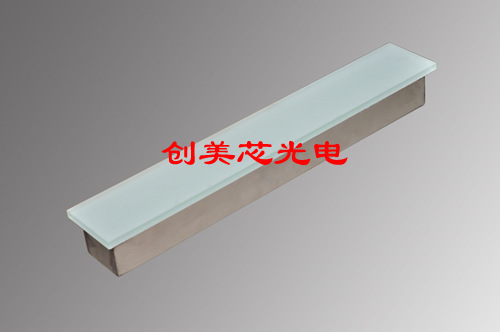

LED条形地砖灯是一款专为地下广场建筑物轮廓设计的高科技产品，可多条灯具可级联组成

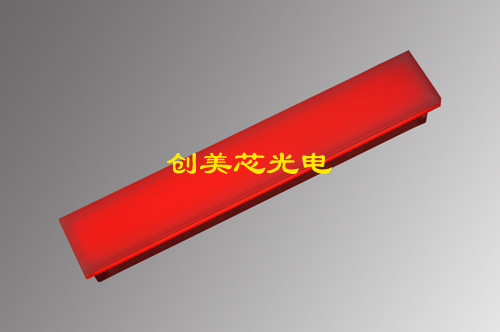

LED条形地砖灯色彩鲜艳，炫彩迷人。采用三基色（R、G、B）组成，可显示六万多种颜色，播放幻彩和视频效果均可实现。
LED条形地砖灯控制方式独特：采用DMX512改进版SDMX512控制方式控制，打破DMX512控制方式控制点数的缺点，克服RS-485通讯的不足，
是一款专为LED条形地砖灯研发的控制系统。
二、LED条形地砖灯特点
灯体采用高强度不锈钢材料，表面抗老化静电喷塑处理，自洁、抗腐蚀性强。
面罩采用全新钢化玻璃灯罩，抗冲击、耐摩擦。
采用高品质LED产品，稳定性高，寿命长，达到低投资高回报。
可进行DMX512系统控制，变化多彩、流水、梦幻效果。
绿色环保无污染：冷光源设计，无热辐射，对眼睛和皮肤无任何伤害。不含铅、等污染元素，实现了真正意义上的绿色
人性化结构设计，灯具安装与维护更轻松。适合多种应用场合需求。
灯具设计充分散热，面盖温度较低，安全，保护性好。
三、LED条形地砖灯参数：
（1）、灯体参数：
LED 数量：60粒/M（SMD5050）可选
电 压：DC24V
功 率: 15W/M
驱动方式：静态恒流源驱动
外壳尺寸：W80×L1000，W100×L1000，W150×L1000，W200×L1000（可根据尺寸定制）
外壳材质：不锈钢成型外壳，
端盖材质： 不锈钢
预埋件材质：冷轧板成型预埋件
防护等级： IP68
绝缘等级： CLASS II
颜色范围： 256级灰度（全彩色）
（2）、光源参数：
光源封装：SMD5050
光源功率：0.25W/粒
发光亮度：红色：>650mcd、绿色：>1500mcd、蓝色：>400mcd
发光角度：120度
光源数量：36粒/个
光源颜色：RGB全彩（可选）
光源寿命：>50000小时
光 衰：1000小时<5%
质保期限：2年
说明：
1）、此LED条形地砖灯，可通过数据控制每一个像素的变化（可实现扫描、追光、流水灰度变化、渐变、跳变等变化效果）多条灯具组合，可现实文字，图案等变化效果

四、LED条形地砖灯主要部件说明：
1、 LED光源（发光二极管）
（1）、发光角度120 度，红、绿、蓝光的正面中间值亮度分别为：红：650MCD 绿：1500MCD 蓝：400MCD,是同等产品的2倍以上的亮度，从而达到采用更少电能转换更多光能的效果。最终使整个项目更加节能。
（2）、由于我们采用了120 度角SMD5050全彩LED 作为光源，再加上这款LED 有良好的配光，所以我们的产品能确保在任何角度观看都不会产生暗区现象,并且不会出现偏色现象
（3）、电路保护措拖设计在每颗LED内部增加了齐纳二极管，从而起到静电保护作用。
（4）、LED光电参数：
产品 Par Numder 顺向电压 VF（V） 发光强度 IV（mcd） 主波长 λd（nm） 反向电流 IR（uA） 可视角度 Power Angle(deg)
红（R） 1.8-2.4 500-700 620-630 10 120
绿（G） 3.0-3.8 1300-1500 515-525 10 120
蓝（B） 3.0-3.8 350-400 465-475 10 120
3、 驱动器件（IC）
采用台湾进口恒流驱动IC,功耗低，寿命长，质量稳定，输出稳定的电流供给LED灯。
4、 PCB（印刷电路板）
全铝基铜铂镀金板材
吸水性低，防潮性能优秀
具有柔韧性好、不易折断、高低温不易变形等特点.
5、 钢化玻璃：
采用透明或磨砂超白钢化玻璃，耐候性能强，高透光性，抗UV（紫外线）2年以上不变色、抗冲击、耐高低温的能力大大优于国内产品。
厚度大于8-15mm，确保抗击强度。
6、 专用镀金数据防水连接头
由于数据信号对防水要求极高因此对防水连接头的设计也颇为讲究；
精心设计的螺旋锁紧式防水结构，操作方便，性能可靠。
连接头防水垫圈采用高弹性耐候硅胶制成，具有持久高弹性，抗老化等特点。
金属插拔端子采用优质铜件并做表面镀金处理，抗氧化能力强，并确保牢固接触及优良的导电性能。
防水接头内加入专用抗氧化剂，再次提高防潮和防水性。
7、全密封防水：
内部灯板采用透明电子有机硅胶全密封灌胶工艺，从而使灯板上的电子元器件和灯不和空气接触，使元器件不容易被腐蚀和防水性能更加可靠。（当PC外壳进水情况下，灯板浸泡水中依旧正常工作）。

五、LED条形地砖灯防水驱动电源，可直接埋在地里面，方便走线，维护简单
电源功率：200W
输出电压：DC24V
输入电压：AC180V～AC240V
电源效率：>85%
功率因数：&gt;95%
产品认证：CCC、CE

六、产品维护
公司一直奉行“顾客至上，质量第一”的经营方针，为了使客户买得放心，用得放心，我们对客
户均提供一系列的服务项目：

创美芯光电郑重承诺：
本公司LED条形地砖灯产品享有贰年全免费保修
其中包括：
1、设备运行故障进行处理。
2、免费更换故障部件。
3、免费培训电脑操作、电路维护等方面人员。
4、提供足够的技术资料和备用件。
5、创美芯条形地砖灯采取终生维护，免费保修贰年，保修期后酌情收取材料费及工本费。
6、人为因素或自然不可抗拒因素除外。
