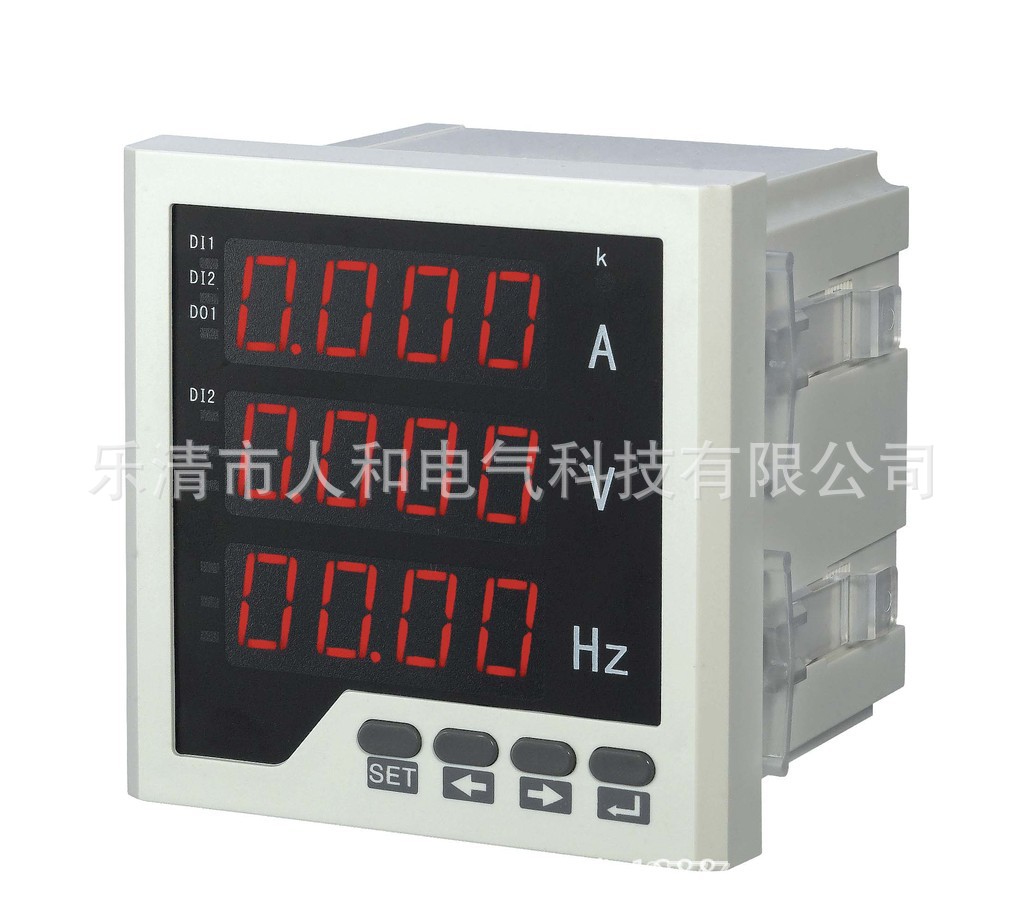

RH-3UIF33 电流测量仪表 电流电压测量仪 频率测量仪表
乐清市人和电气科技有限公司
中国 温州
产品属性
图文详情
品牌推荐
品牌/型号
人和电气/RH-3UIF33
加工定制
是
品牌
人和电气
型号
RH-3UIF33
测量范围
0-1999
尺寸
96*96（mm）
测量精度
0.5级
电源电压
DC 80V-270V,DC48V,DC24V,AC220V,AC380V,AC100V（V）V
用途
高精度测量单相有功电能，无功电能，三相有功电能，三相无功电能
规格
嵌入式安装
'
| |||||||||||||||||||||||
|
性能特点：
1.高精度测量三相电压，三相电流，有功功率，无功功率，视在功率，功率因数，频率等电参量
2.提供数码管显示，本地数据查询
3.电流，电压变比可编程设置
4.支持RS-485通讯，Modbus-RTU协议
5.支持开关量输入.开关量输出，模拟量变送输出
6.辅助电源:AC\\DC 80V-270V,AC220V,AC380V,AC100V
7.多种外形选择，满足不同柜体电气回路的要求
技术参数：
1. 测量精度：电压 0.5级 |
| 电流 0.5级 |
| 有功功率 0.5级 |
| 无功功率 0.5级 |
| 功率因数 0.5级 |
| 频率 +_0.02HZ |
| 2. 信号输入：接线方式 单相 三相三线 三相四线 |
| 额定电压：AC57.7V,AC100V,AC220V,AC380V |
| 额定电流：AC1A, AC5A |
| 过负载： 电压：1.2倍（持续），2倍\\1秒（即时） |
| 电流：1.2倍（持续），10倍\\5秒（即时） |
| 功耗： 电压<1VA\\相 电流<0.4VA\\相 |
| 阻抗： 电压>300千欧 电流<20m欧 |
| 频率： 45-65Hz |
| 3. 辅助电源：工作范围 AC\\DC 80V-270V,AC220V,AC380V,AC100V |
| 功耗： <4VA |
| 4. 功能模块：通讯接口，1路RS-485通讯，Modbus-RTU协议 |
| 波特率： 1200-9600bps，默认2400bps |
| 开关量输入：支持2路干接点输入 |
| 开关量输出：支持2路继电器输出，容量：AC250\\5A,DC30V5A |
| 变送输出：支持1路模拟量输出：0\\4-20mA或0-5\\10V |
5. 环境： 工作温度 -10-- +55摄氏度 |
| 存储温度 -25-- +70摄氏度 |
| 相对湿度 <93%，无腐蚀性气体场所 |
| 海拔 <2500m |
| 6. 安全： 绝缘电阻 >100兆欧 |
| 交流耐压 AC2KV |
| 7. 电磁兼容性能： 静电放电 4级 |
电快速瞬变脉冲群 4级 |
| 浪涌 4级 |
规格选型：
| 三相交流电流电压频率组合表 | |||
| 型号 | 显示方式 | 面框尺寸（mm） | 开孔尺寸(mm) |
| RH-3UIF11 | 单排LED数码 | 160X80 | 152X76 |
| RH-3UIF23 | 三排LED数码 | 120X120 | 111X111 |
| RH-3UIF33 | 三排LED数码 | 96X96 | 92X92 |
| RH-3UIF41 | 单排LED数码 | 120X60 | 114X56 |
| RH-3UIF51 | 单排LED数码 | 96X48 | 92X45 |
| RH-3UIF63 | 三排LED数码 | 72X72 | 68X68 |
| RH-3UIF73 | 三排LED数码 | 80X80 | 76X76 |
| RH-3UIF83 | 三排LED数码 | 48X48 | 45X45 |
| RH-3UIF2Y | LCD液晶 | 120X120 | 111X111 |
| RH-3UIF3Y | LCD液晶 | 96X96 | 92X92 |
| RH-3UIF6Y | LCD液晶 | 72X72 | 68X68 |
| RH-3UIF7Y | LCD液晶 | 80X80 | 76X76 |
| 备注：AC/DC电源（开关电源）另加20元 | |||
| RS485通讯：加30元 | |||
| 模拟变送输出：每加一路另加40元 | |||
| 开关量输入：每加一路另加20元 | |||
| 开关量输出：每加一路另加20元 | |||
| 带“*”号为本公司非常规产品 | |||
