高端通孔式滑环，滑环，导电滑环，大口径导电环 孔径12.7MM
深圳市欣德利机电设备有限公司
中国 深圳
产品属性
图文详情
品牌推荐
品牌/型号
欣德利/GH012
加工定制
是
品牌
欣德利
型号
GH012
规格
过孔直径12.7MM
适用范围
广泛
产品认证
CE,ROHS
电流
10A
'
本店是“欣德利”品牌滑环专卖店为官方授权店，质优价廉。
批量订购可申请批发价格。
需购产品可以联系龙生：13751181276
QQ:2294159673
官方网站：www.rjint.com

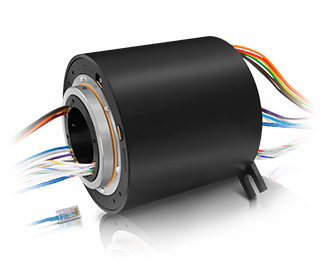

GH012系列（通孔）
通孔直径 12.7mm,外径: 56mm
GH012是标准系列过孔滑环，,过孔直径12.7mm(适用任何<=12.7mm)，全铝合金结构的整体式精密导电滑环。支持signal(2A), 10A, 倍率*10A,电压600VAC/VDC.
相比较同类产品有着旋转精度高，性能更稳定，寿命更长。其采用接触材料采用贵金属+超硬镀金处理，力矩小，运转稳定，寿命长,电阻波动小,接触电阻小,保证优良的传输性能。
典型应用包括自动化设备、工作转台、摄像机云台、机器人等.
| 术参数 | |||
| 通路数 | 2~48(参考以下表格) | 电流 | Signal(2A),10A,倍率* 10A |
| 电压 | 600 VDC/VAC | 最高转速 | 600RPM |
| 通孔直径 | 12.7mm(或<=12.7mm) | 外径 | 56mm |
| 外壳材质 | 铝合金 | 扭矩 | 0.1N.m;+0.03N.m/6路 |
| 工作寿命 | >8000万转(工作转速而定) | 接触材料 | 贵金属:金-金 |
| 电气噪音 | <10 毫欧 | 接触电阻 | <20m毫欧(AWG16#,300mm) |
| 耐压强度 | 1000VDC@50Hz | 导线规格 | UL Teflon@Awg22,Awg16 |
| 绝缘强度 | 1000MΩ@600VDC | 导线线长 | 300mm |
| 工作温度 | -40°C to 80°C | 防护等级 | IP51 |
| 防震级别 | MIL-SID-810E | 工作湿度 | 10% to 85% RH |
| 材料 | RoHS 认证 | CE认证 | 是 |

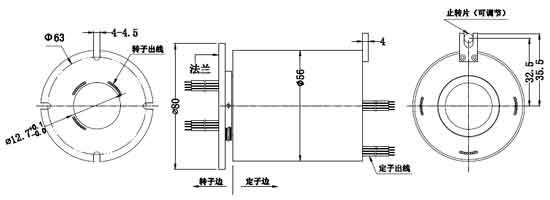

法兰连接
- 产品规格
- 工作参数

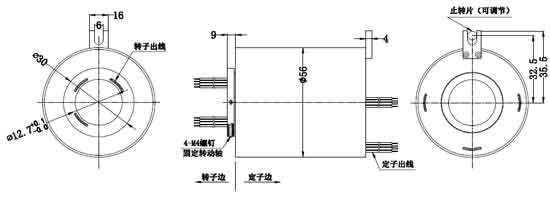

- 产品图纸
- 产品说明
型号# 总环数 信号&电流 型号# 总环数 信号 & 电流
| GH01202-0200 | 2环 | 2X10A | GH01202-0002 | 2环 | 2X信号(2A) |
| GH01203-0300 | 3环 | 3X10A | GH01303-0003 | 3环 | 3X信号(2A) |
| GH01303-0102 | 3环 | 1X10A+2X信号(2A) | GH01303-0201 | 3环 | 2X10A+1信号(2A) |
| GH01306-0600 | 6环 | 6X10A | GH01206-0006 | 6环 | 6X信号(2A) |
| GH01206-0204 | 6环 | 2X10A+4X信号(2A) | GH01206-0402 | 6环 | 4X10A+2X信号(2A) |
| GH01212-1200 | 12环 | 12X10A | GH01212-0012 | 12环 | 12X信号(2A) |
| GH01212-0210 | 12环 | 2X10A+10X信号(2A) | GH01212-0408 | 12环 | 4X10A+8X信号(2A) |
| GH01212-0606 | 12环 | 6X10A+6X信号(2A) | GH01212-0804 | 12环 | 8X10A+4X信号(2A) |
| GH01212-1002 | 12环 | 10X10A+2X信号(2A) | GH01218-1800 | 18环 | 18X10A |
| GH01218-0018 | 18环 | 18X信号(2A) | GH01218-0216 | 18环 | 18X10A+16X(信号)2A |
| GH01218-0414 | 18环 | 4X10A+14X(信号)2A | GH01218-0612 | 18环 | 6X10A+12X(信号)2A |
| GH01218-0810 | 18环 | 8X10A+10X(信号)2A | GH01218-1008 | 18环 | 10X10A+8X(信号)2A |
| GH01218-1206 | 18环 | 12X10A+06X(信号)2A | GH01218-1404 | 18环 | 14X10A+4X(信号)2A |
| GH01218-1602 | 18环 | 16X10A+2X(信号)2A | GH01224-2400 | 24环 | 24X10A |
| GH01224-0024 | 18环 | 24X(信号)2A | GH01224-0618 | 24环 | 6X10A+18X(信号)2A |
| GH01224-1212 | 18环 | 12X10A+12X(信号)2A | GH01224-1806 | 24环 | 18X10A+6X(信号)2A |
| GH01236-3600 | 36环 | 36X10A | GH01236-0036 | 236环 | 36X(信号)2A |
| GH01236-0630 | 36环 | 6X10A+30X(信号)2A | GH01236-1224 | 36环 | 12X10A+24X(信号)2A |
| GH01236-1818 | 36环 | 18X10A+18X(信号)2A | GH01236-2412 | 36环 | 24X10A+12X(信号)2A |
| GH01236-3006 | 36环 | 30X10A+6X(信号)2A | GH01242-4200 | 42环 | 42X10A |
| GH01242-0042 | 42环 | 42X(信号)2A | GH01242-0636 | 42环 | 6X10A+36X(信号)2A |
| GH01242-1230 | 42环 | 12X10A+30X(信号)2A | GH01242-1824 | 42环 | 18X10A+24X(信号)2A |
| GH01242-2418 | 42环 | 24X10A+18X(信号)2A | GH01242-3012 | 42环 | 30X10A+12X(信号)2A |
| GH01242-3606 | 42环 | 36X10A+6X(信号)2A | GH01248-4800 | 48环 | 48X10A |
| GH01248-0048 | 48环 | 48X(信号)2A | GH01248-0642 | 48环 | 6X10A+42X(信号)2A |
| GH01248-0642 | 48环 | 6X10A+42X(信号)2A | GH01248-1236 | 48环 | 12X10A+36X(信号)2A |
| GH01248-1236 | 48环 | 12X10A+36X(信号)2A | GH01248-1830 | 48环 | 18X10A+30X(信号)2A |
| GH01248-2424 | 48环 | 24X10A+24X(信号)2A | GH01248-3018 | 48环 | 30X10A+18X(信号)2A |
| GH01248-3612 | 48环 | 36X10A+12X(信号)2A | GH01248-4206 | 48环 | 42X10A+06X(信号)2A |
'
