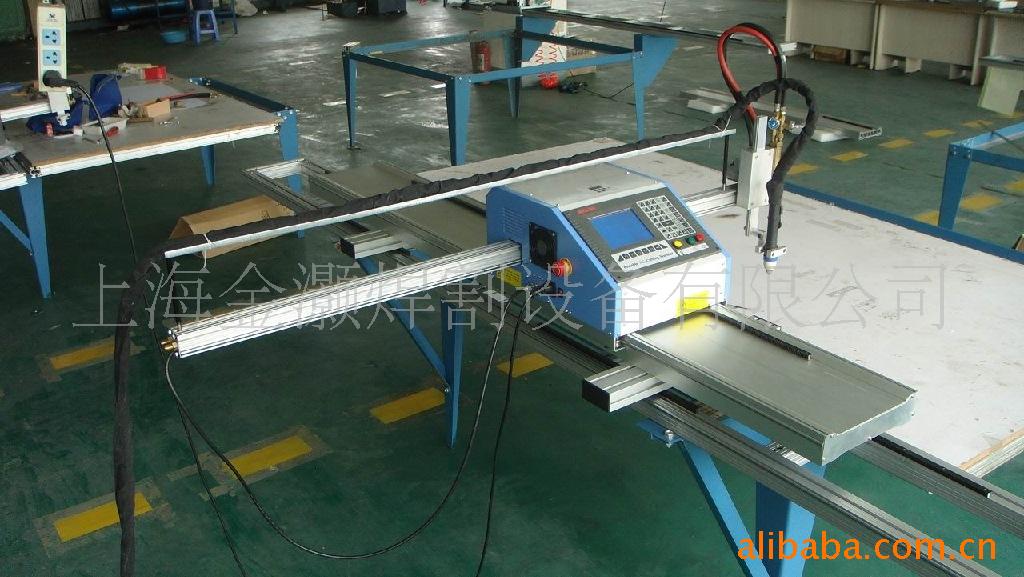

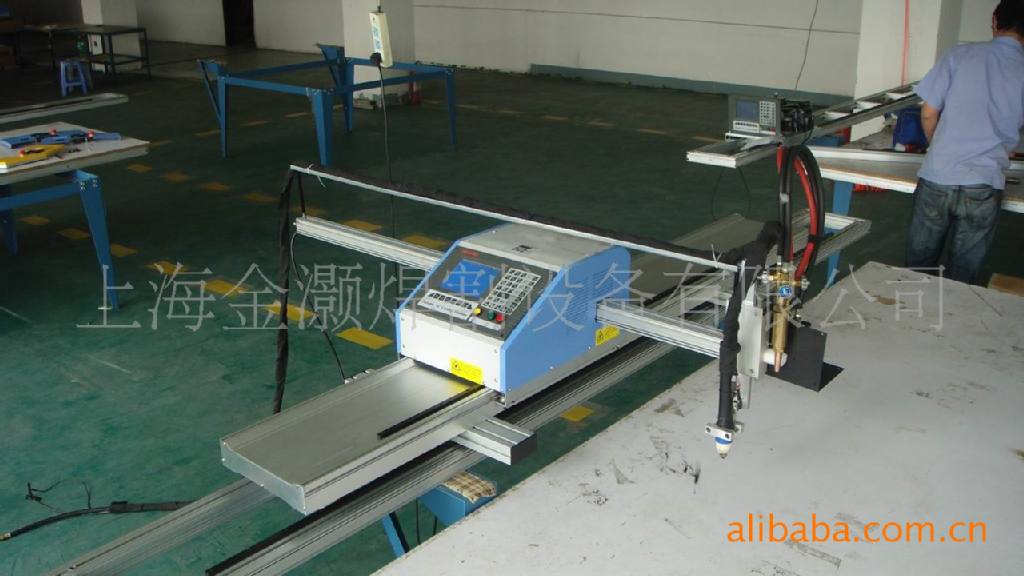

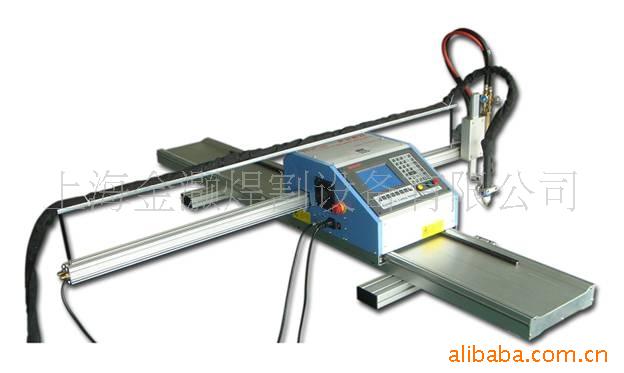

便携式数控火焰等离子切割机

主要特点及功能

●   　　便携式数控火焰等离子切割机与大型龙门切割机一样，可以编程切割直线和圆弧构成的任意平面形状零件。配置5.7寸液晶屏，动静图形显示，直观易学，可直接在机器上编程，也可在电脑上用CAD文件直接转化为程序文件，通过U盘传输到机器里，实现切割。本切割机标准配置为火焰切割，可以外挂等离子切割机。

●   　　可选配我们提供的1500×1500mm可拆装式工作台，若2台合并，切割面积可达到1500×3000mm

技术参数

便携式数控火焰等离子切割机

Portable NC flame/plasma cutting machine

技  术  参  数

机型：便携式数控火焰/等离子切割机

型号：HC1020、HC1225、HC1530、HC1630

技术参数：

1，输入电压/功率/频率    220V±10%V/220W/50HZ。

2，液晶触摸屏规格       5.7英寸。

3，有效切割范围         1000(宽)×2000(长)MM、1250（宽）×2500（长）MM、1500（宽）×3000（长）MM、

                         1600（宽）×3000（长）MM。

4，导轨长×宽×厚        2500×273×45（mm）、3000×273×45（mm）

                        3500×273×45（mm）、3500×273×45（mm）

5，配置的轨枕数量        2个、3个、4个、4个。

6，轨枕长×宽×厚        500×90×45（mm）。

7，切割厚度              5-150 MM （火焰）。

8，切割速度              50-2000（最大4000）mm/min。

9，等离子切割厚度        视等离子电源而定。

10，切割方式             火焰（氧气/丙烷或乙炔）,等离子（可配置等离子切割机）。

11，运行精度             ±0.1mm/m。

12，机械加工精度         ±0.5mm/m。

13，割枪和调高           火焰，手动调高(±50mm)，选配电动调高(±50mm)。等离子，（自动调高，即弧压调高）。

14，适用燃气            乙炔，丙烷，氧气。

15，主机重量            19KG。

16，燃气压力            最大0.1Mpa。

17, 氧气压力            最大0.7Mpa。

二、 数控系统

1，显示器     5.7英寸高分辨液晶显示器。可显示切割图形及切割运行轨迹。操作更加简化。

2，键  盘     触摸屏和按键双操作模式。

3，支持U盘传输文件。也可以手动编辑切割程序（G代码）。

4，2轴直线和圆弧插补。

5，支持加工中暂停，前进，后退，调速等功能。

6，系统具有断电记忆功能和回参功能及自动穿孔切割功能。

7，系统具有手动和电动升降控制调整功能。

8，具有割缝补偿功能。

9，电子离合器操作按扭，方便实现快速定位（兼急停按扭）

10，温控风扇设计，需要冷却时才启动。延长风扇使用寿命。

11，系统可储存30个文件，每个文件可达2000行。U盘中可存储50个文件，均可随意调用。

12，高速16位单片机，FLASH存储程序和外连USB读取传输程序。

13，高细分步进电机驱动，运动平稳，低噪音，运行精度高。

14，切割速度最大可调到每分钟4米，能满足等离子切割的需求。

15，真正抵御高频干扰，适应各种等离子机型。

三、采用铝制芯轴导轨（不变形，已申请国家专利：200720011857.9），横梁部分。采用1.8°步进电机。

四，构成部分

1， 由横梁，导轨，主机三大部分组成。

2， 主机部分，机箱采用全钢防磁结构，保证数控系统可靠稳定运行。

3， 采用铝制芯轴导轨及横梁。里面还设有加强套。使其不变形。

五， 基本功能：

       任意回退、断电记忆、割枪移位、更换割嘴、割枪穿孔停留、任意中断、电子离合器开关等。

       以上功能均给操作者带来了极大的方便。

弧压调高部分，可以在设定的距离内自动调整高度。

六， 编程软件

    编程软件 HYCAM（第四代）基于AutoCAD自动编程与套料系统

HYCAM是专为各种数控切割机配用的切割软件，该软件能最大限度的帮助用户轻松完成各种复杂零件的绘制、编程、套料，不仅使用方便，同时也带来了明显的经济效益。

①绘图方法：利用AutoCAD强大的绘图功能进行零件图的绘制和套料，并能通过DXF文件数据的处理，自动生成所需切割代码。

②工艺处理：切入点可选择边切入或拐角切入；切入方式可选择圆弧切入或直线切入；割缝补偿功能可以计算出火焰中心点的实际切割轨迹；可以任意设定切割路径和方向。

③套料手段：基于AutoCAD能对零件图随意进行平移、旋转、复制、镜像、缩放、图阵列等操作。可通过窗口技术局部放大处理。

④屏幕仿真：对各种实际切割过程都能在屏幕上模拟加工轨迹，仿真切割过程，并能任意缩放、移动。

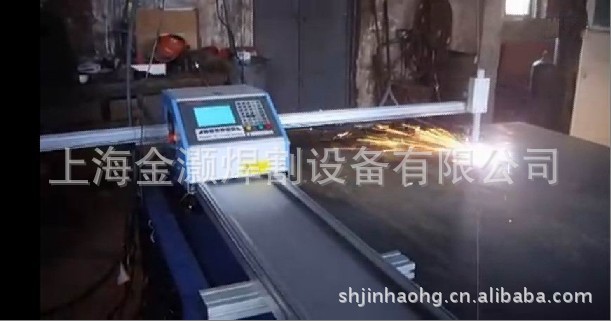

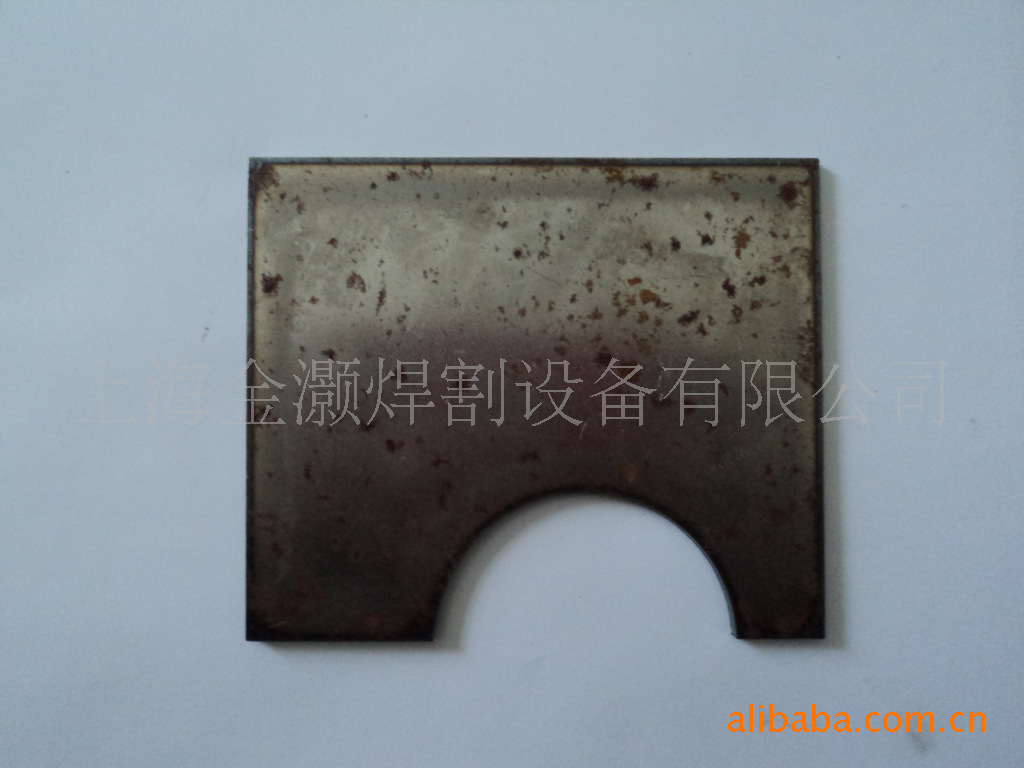

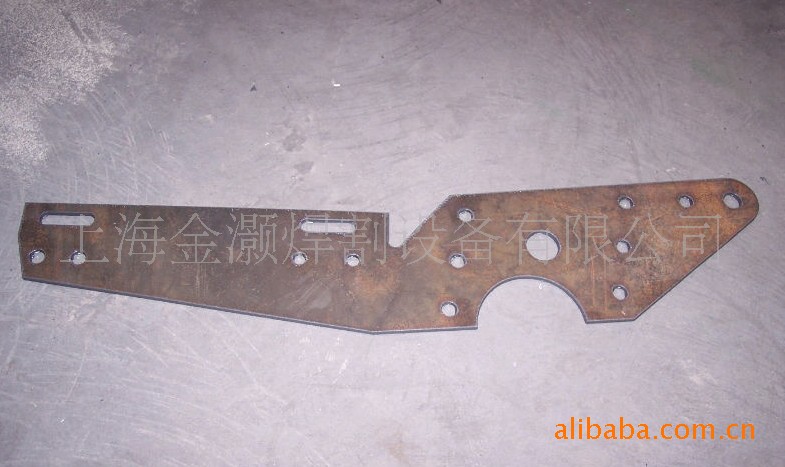

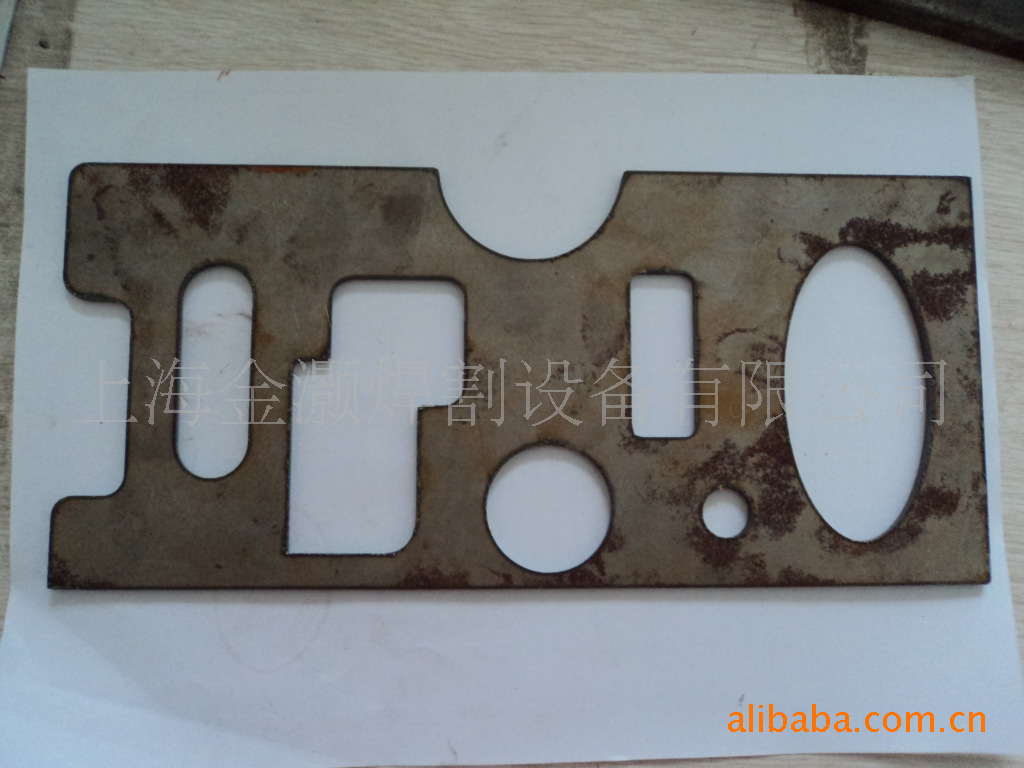

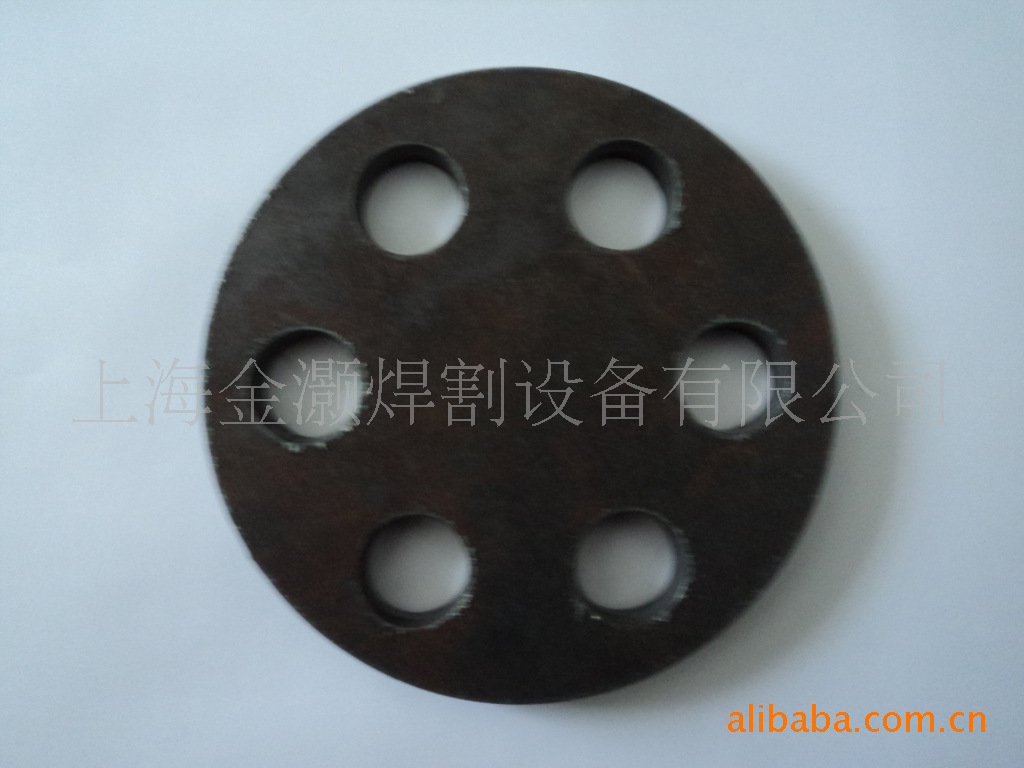

现场切割图片

新产品推荐：

升级版便携式数控切割机！

升级版便携式数控火焰等离子切割机是市面上迄今为止配置最高，功能最全，稳定性最好的便携式数控切割机，是“金灏小蜜蜂”的高级版本，其完全高于“金灏小蜜蜂”的功能和配置，在全面做好系统的可靠性和稳定性的同时，性能价格比尤为突出。
        “升级版便携式数控火焰等离子切割机”与大型龙门切割机一样，可以切割由直线和圆孤构成的任意平面形状零件，图形动静态显示，直观易学，可直接在机器上编程，也可在电脑上绘制或利用现成的CAD文件通过随机附赠的软件直接转换为G代码程序文件，通过U盘传输到机器里，实现切割。
        “升级版便携式数控火焰等离子切割机”最突出的特点：
          ● ARM9+FPGA硬件方案，运算和界面刷新速度更快；
          ● 7英寸彩色液晶屏，界面友好，显示宽大丰富，高对比度使界面显示更清晰；
          ● 独有的起点对刀、检测钢板功能，图库数量高达63个，矩形文件直接共边功能；
          ● 高达4万的程序行数；
          ● 系统文件一键还原功能，后续维护更省心；
          ● 无线遥控器，12个基本功能的遥控操作；
          ● 易于和市面上任何等离子机器连接。
